Die Kienzle Weltzeituhr 1956 - 1996 Erstmals bereits 1939 nachgewiesen (!)
		Die Kienzle Weltzeituhr wurde von 1956 bis zum Konkurs im Jahr 1996 angeboten. Designer: Heinrich Johannes Möller In ihrer ersten Ausführung war selbstverständlich ein mechanisches Uhrwerk mit einer Unruh als Gangregler eingebaut. Die Abmessungen der Weltzeituhr im Jahr 1956: 29,5 cm hoch / 26,0 cm Durchmesser Fußgestell: 14 cm x 7 cm Gewicht: 2,7 Kg

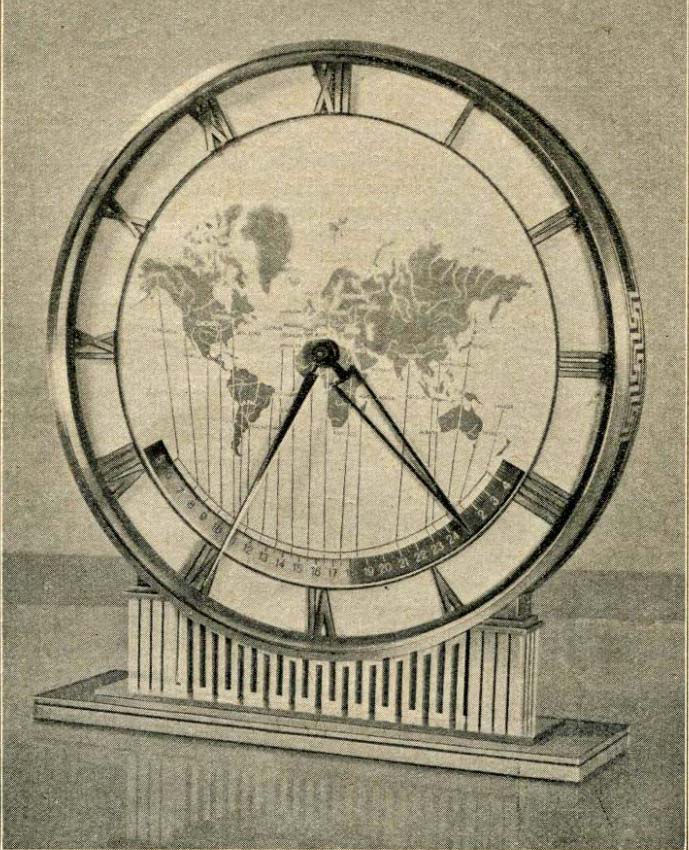

Es gab aber 1939 einen Vorläufer dieser Kienzle Weltzeituhr
Zum Vergrößern auf das Foto klicken		Im Jahr 1939 entwarf Heinrich Möller für Kienzle eine Weltzeituhr als offizielles Geschenk des Gaues Württemberg zum 50. Geburtstag von Adolf Hitler als Einzelstück. Sie war mit einem wuchtigen Sockel in Mäander Ornamentik und einem Mäander aus Hakenkreuzen an der runden Schmalseite ausgestattet. Es sollte wohl Deutschland als Mittelpunkt der Welt zeigen. Quelle: Deutsche Uhrmacherzeitung 1939, Seite 255. Da 1939 auch der 2. WK begann ist es möglich, dass die Weltzeituhr in dem uns heute bekannten Design erst wieder 11 Jahre nach Ende des 2. WK im Jahr 1956 hergestellt wurde.



Heinrich Johannes Möller

Kienzle Chef-Designer 1931/32 - 1970

Kienzle ist die älteste Uhrenfirma Deutschlands. Sie wurde im Jahr 1822 von Johannes Schlenker in Schwenningen gegründet. Er begann als Hausierer für selbst gefertigte Schwarzwalduhren.
Sein Enkel - Karl Johannes Schlenker - führte mit seinem Schwager Jakob Kienzle das Unternehmen unter dem Namen Schlenker & Kienzle weiter.

Ab 1897 übernahm Jakob Kienzle als Alleininhaber die Firma. Unter dem Namen "Kienzle" wurde die manuelle Fertigung stark modernisiert bis hin zu einer industriellen Fertigung.
Neben Armbanduhren wurden ab den 1930´er Jahren auch Uhren für Auto- und Flugzeug- Cockpits hergestellt. Aus dieser Zeit stammt diese zeitlos schön gestaltete Tischuhr (!)

Im Designwettbewerb der deutschen Uhrenindustrie räumten die Modelle von Kienzle 1932 fast die Hälfte aller Auszeichnungen ab.
Diesen Erfolg hatte die Schwenninger Uhrenfirma ihrem jungen Chefdesigner zu verdanken.

Sein Name ist Heinrich Möller (1905-1983) Er prägte den Uhrenstil einer ganzen Epoche.

"Wie vom Himmel gefallene Sterne" wurden damals seine sehr modernen Tischuhren bezeichnet.

In erster Linie natürlich die Weltzeituhr, aber auch die Sternzeichen-Uhr und Glasscheiben-Uhr. Von 1932 bis 1970 leitete er das Entwurfsbüro der Kienzle-Uhrenfabriken.

Möller entwickelte einen eigenen Stil für das Uhrendesign ab den 30´ger Jahren des 20. Jh. Uhren sollten keine Möbelstücke mehr sein, sondern kleine Kunstwerke.

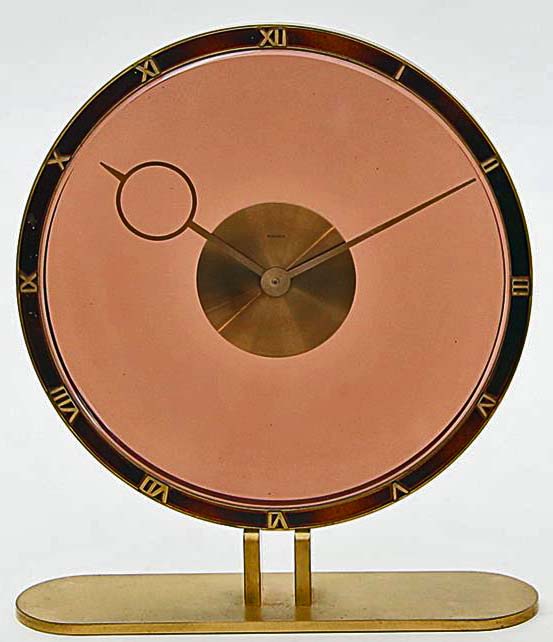

Glasscheiben-Uhr

Entwurf Heinrich Möller evt. um 1935.
Runde Scheibe auf ovaler Messing- Sockelplatte.
Braun emaillierter Ziffernkranz mit römischen Ziffern.

Zeiger zwischen zwei rot-braun eingefärbten Glasscheiben.

8-Tage Werk mit Handaufzug. H. 25 cm.

Lit.: Katalog "Bröhan Metallkunst der Moderne",
S. 344 und 345 mit vergleichbaren Uhren.

Auf die Vorschaubilder klicken

Vergrößerte Darstellung in einem zweiten neuen Fenster

Im folgenden Abschnitt wird das erste Modell, so wie es erstmals 1956 mit mechanischem Uhrwerk gefertigt wurde, dargestellt. Gekennzeichnet auf dem Zifferblatt nur mit dem Namen "Kienzle". Der Fuß hatte immer das gleiche Aussehen, so wie hier abgebildet.
Dieses Modell ist mit großem Abstand die gefragteste und wertvollste Kienzle Weltzeituhr. Es gibt dieses Modell auch als Wanduhr mit Kordelaufhängung Die späteren Weltzeituhren mit Elektro-mechanischem und Quartz- Uhrwerk ab Anfang 1960´er Jahre sehen äußerlich zwar ähnlich aus, liegen aber wertmäßig weit unter den ersten Modellen mit mechanischem Handaufzug.




Zeitloses Design

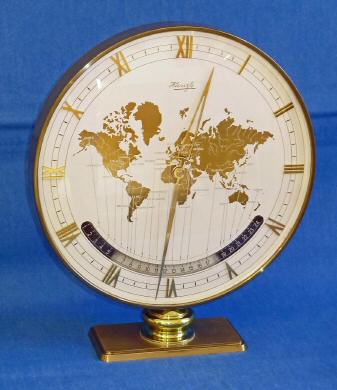

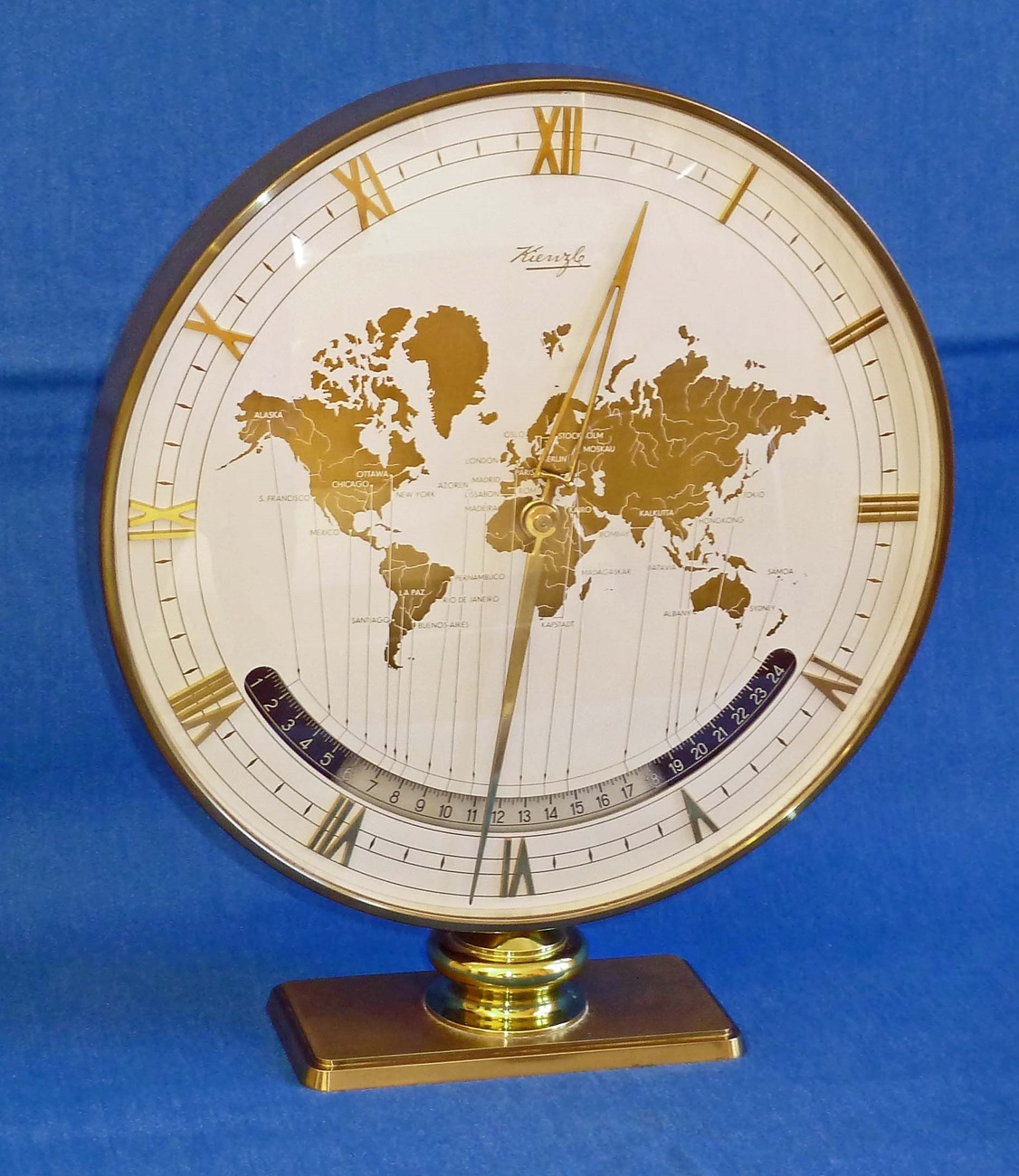

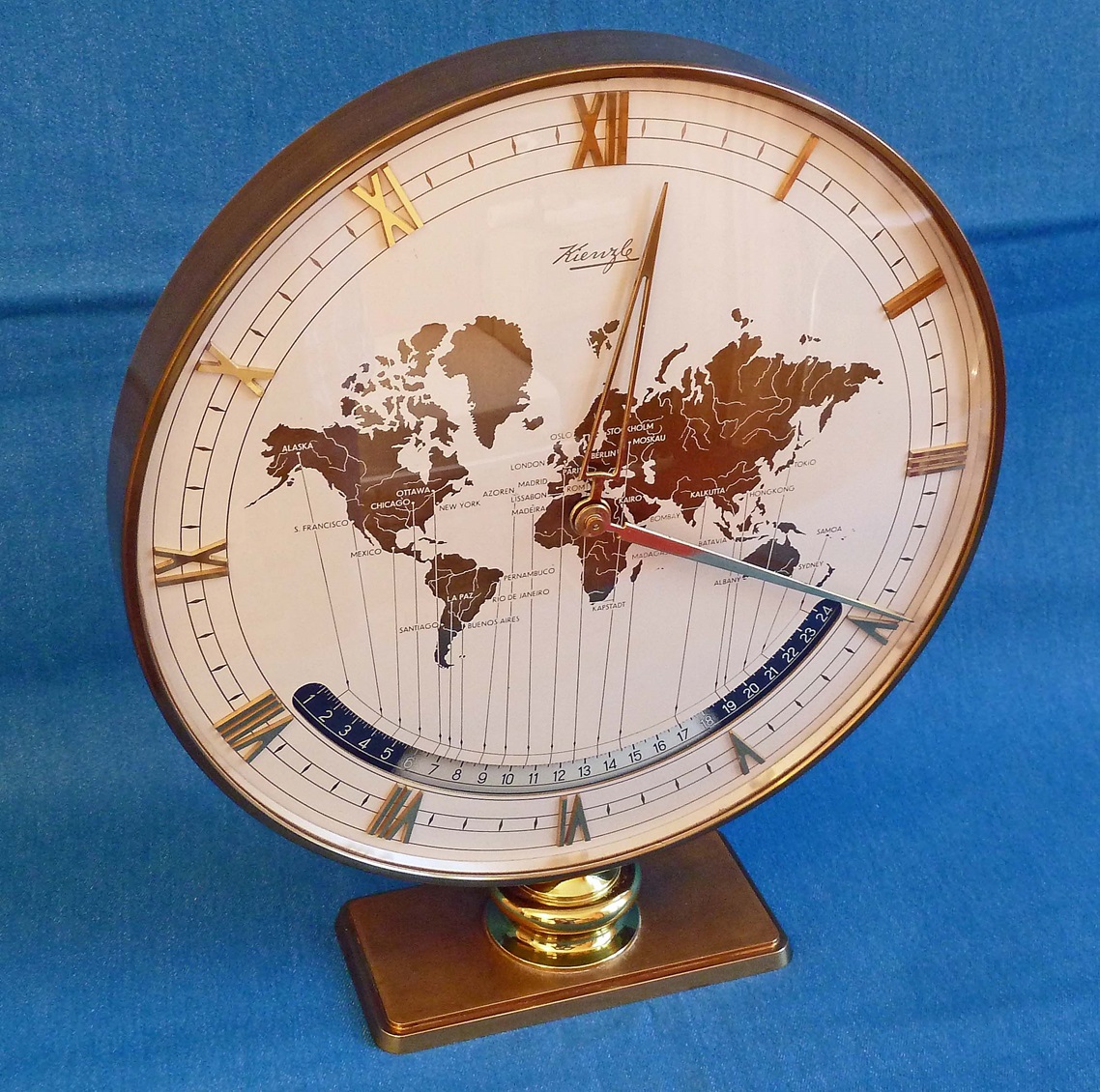

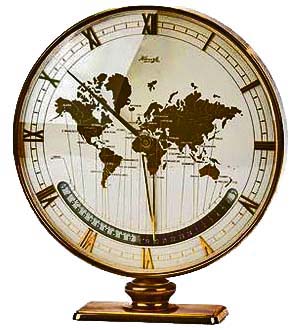

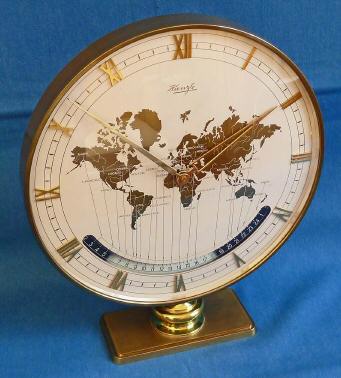

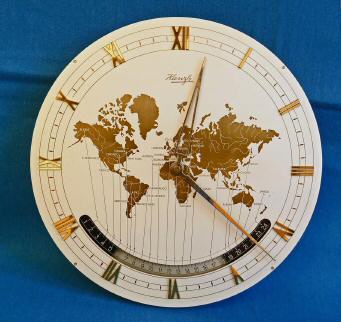

Mechanisches Modell 1956

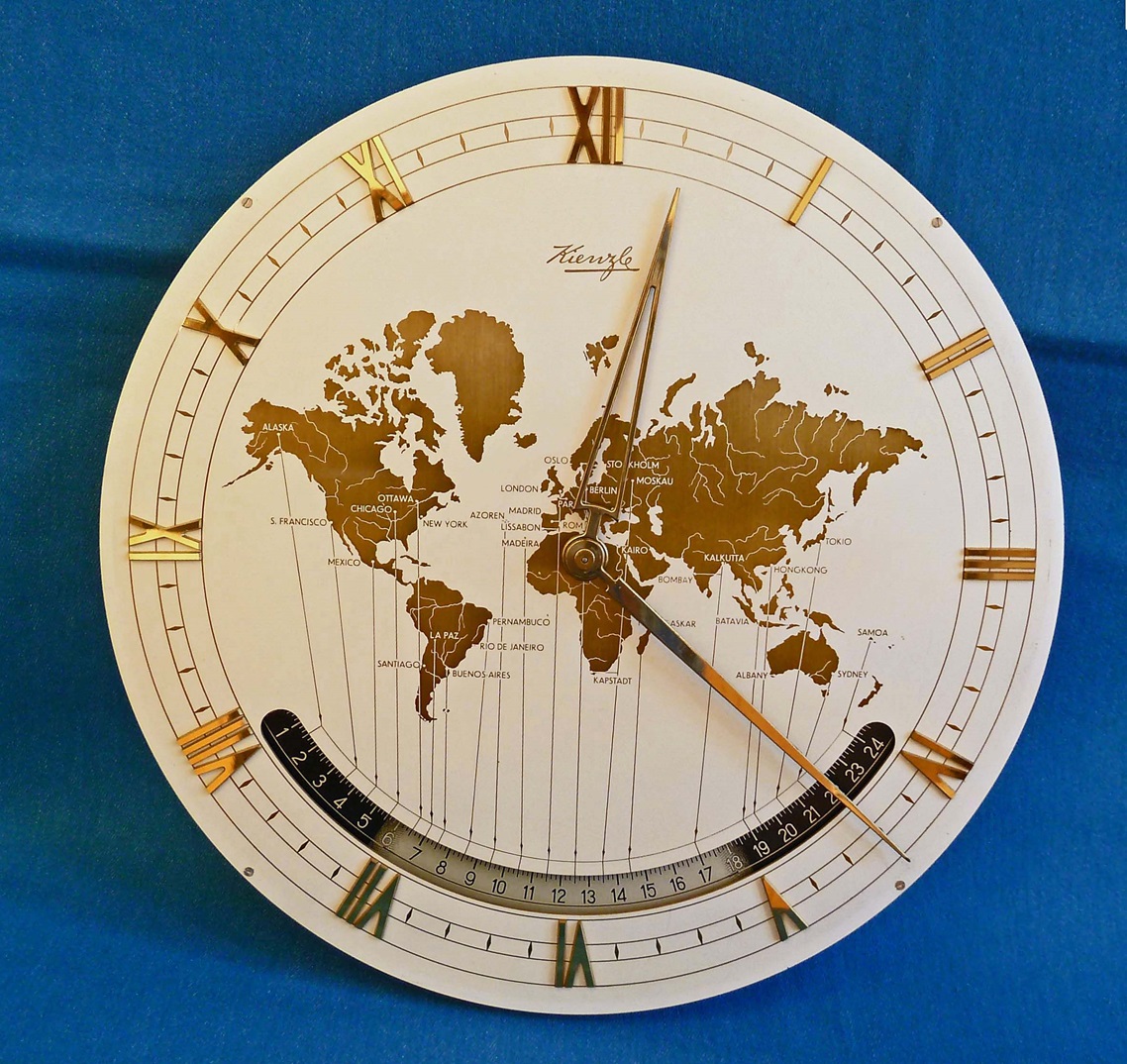

Zifferblatt
Mechanisches Modell 1956

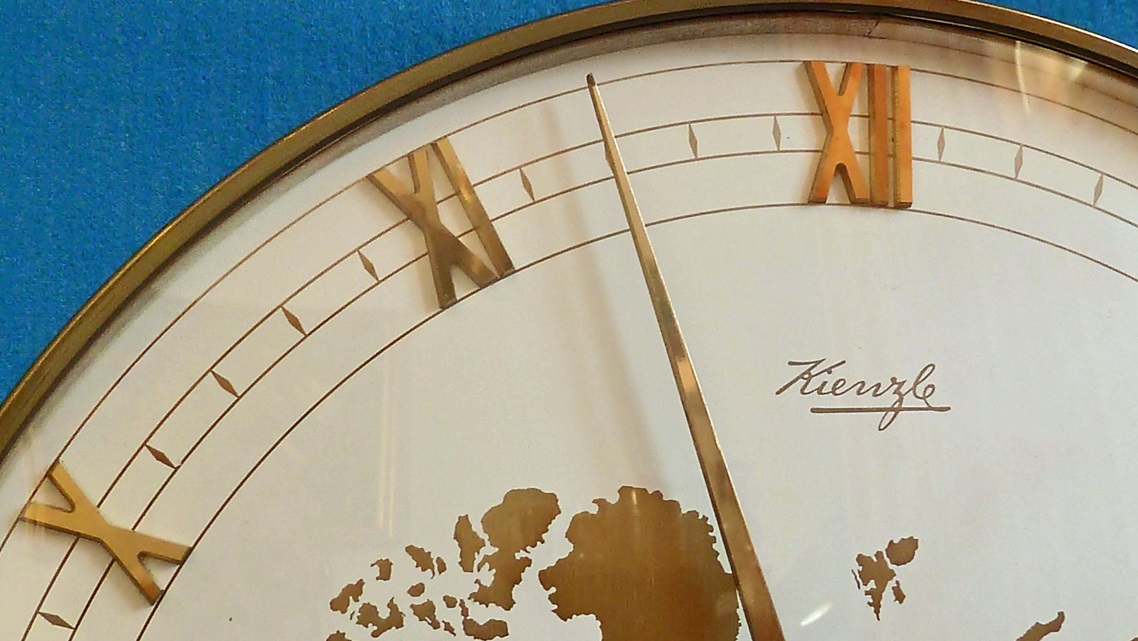

Die frühen mechanischen Modelle waren auf dem Zifferblatt nur mit dem Wort
"Kienzle" gekennzeichnet.

Die zeitlosen Entwürfe von Heinrich Möller mit mechanischem Uhrwerk und Handaufzug sind noch immer sehr gefragte Objekte auf Auktionen. Sie erzielen bemerkenswerte Preise. Als gelernter Schreiner begann Möller 1927 bei der Dufa / Deutsche Uhrenfabrik AG im Thüringischen Mühlhausen Uhren zu entwerfen. Er wurde dort Chef-Entwickler.	Eine klare Formensprache Die Ziffern immer dreidimensional aufgelegt	Die Zeitscheibe

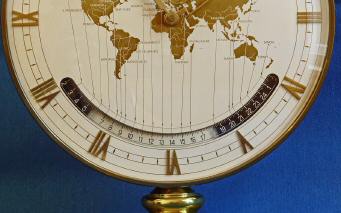

	Im unteren Bereich die für eine Weltzeiuhr so wichtige Zeitscheibe	Die Zeitscheibe Erklärung dazu weiter unten
Als die Dufa wg. Insolvenz von Kienzle in Schwennigen übernommen wurde, wechselte Möller ebenfalls zu Kienzle. Beim Zusammenschluss beider Firmen wurde er zum Leiter des Architektur- und Entwurfsbüros ernannt. Möller entwarf Uhren, war für die Gesamtkonzeption der Kollektion, aber auch für die Innenarchitektur der Präsentationsräume und Messestände verantwortlich. 1937 erteilte ihm Kienzle die Handlungsvollmacht und 1949 die Prokura. Nach 39 Jahren Betriebszugehörigkeit bei Kienzle trat Möller 1970 in den Ruhestand. Er verstarb am 21. Februar 1983 und wurde auf dem Friedhof in Bad Dürrheim beigesetzt.

Beeinflusst vom "Bauhaus-Stil" entwickelte Heinrich Möller einen Designstil, der die Uhrenindustrie der Vor- und Nachkriegszeit stark prägte. Kienzle in Schwenningen wurde durch seinen Chefkonstrukteur Möller zum absoluten Trendsetter für das damalige Uhren-Design. Er bekam zahlreiche Preise für die klaren Formen, geprägt von Sachlichkeit, schmaler Silhouette mit gläsernen Zifferblättern.	Mechanisches Modell 1956	Die Rückseite mit dem formschönen Fuß

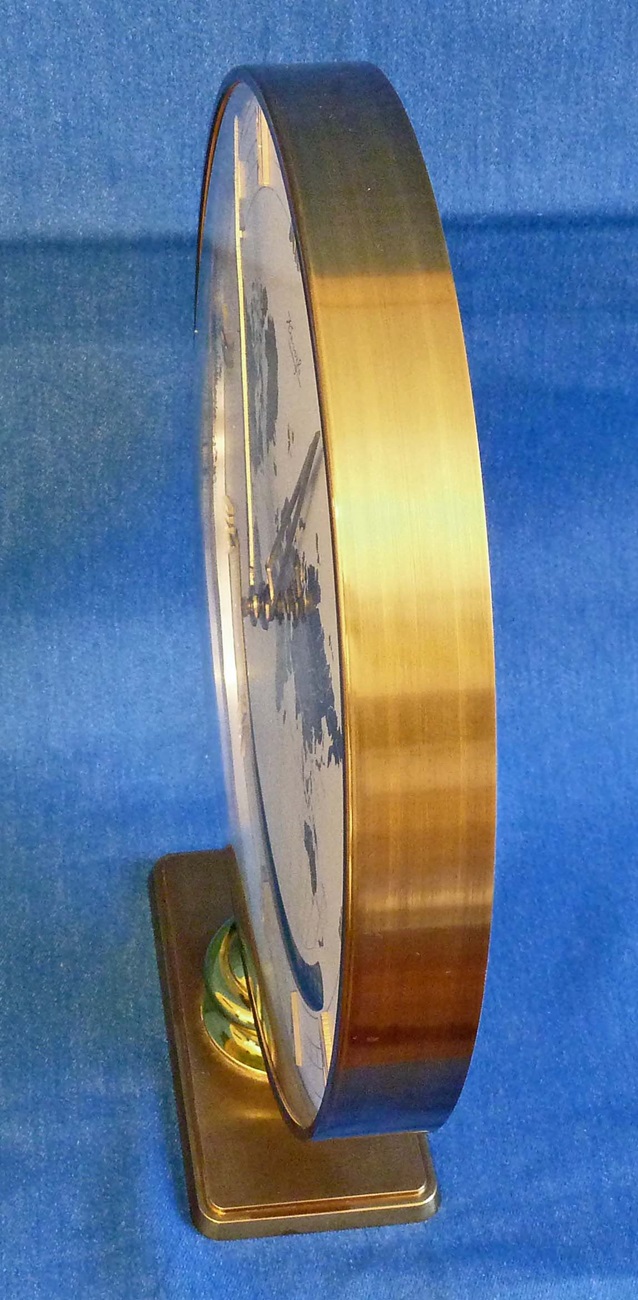

	Das schmale Gehäuse mit gewölbtem Uhrglas	Schmale elegante Silhouette
Die Kienzle Weltzeituhr ab 1956 wurde auch als Wanduhr mit einer goldenen Kordel zum Aufhängen hergestellt. Eine seltene Ausführung !	Rückseite der Kienzle Weltzeituhr Ausführung als Wanduhr mit Kordel	Vorderseite der Kienzle Weltzeituhr Ausführung als Wanduhr mit Kordel

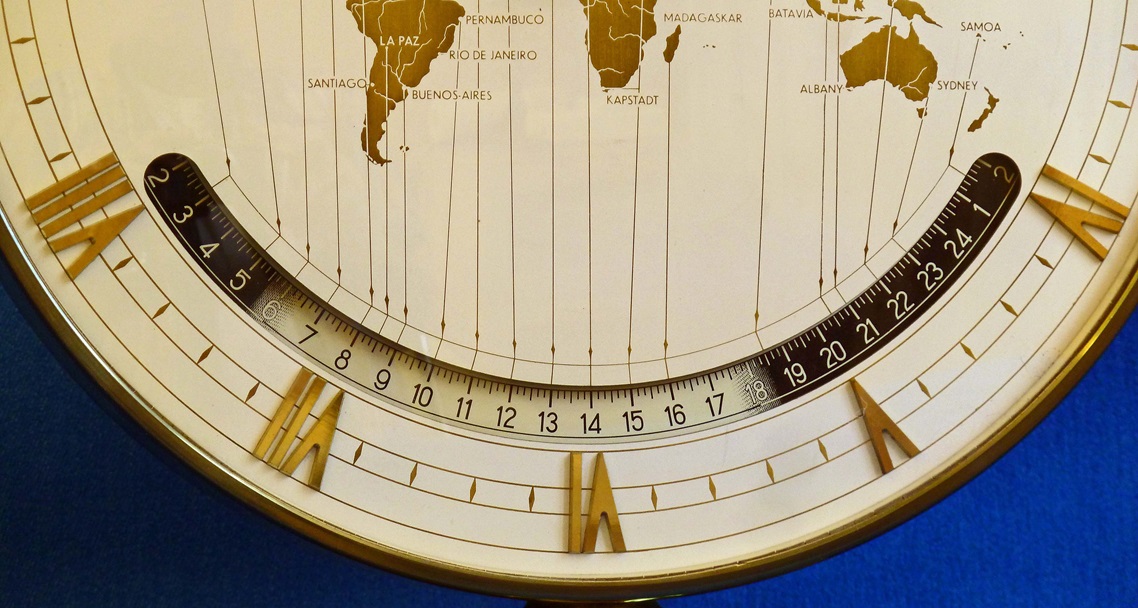

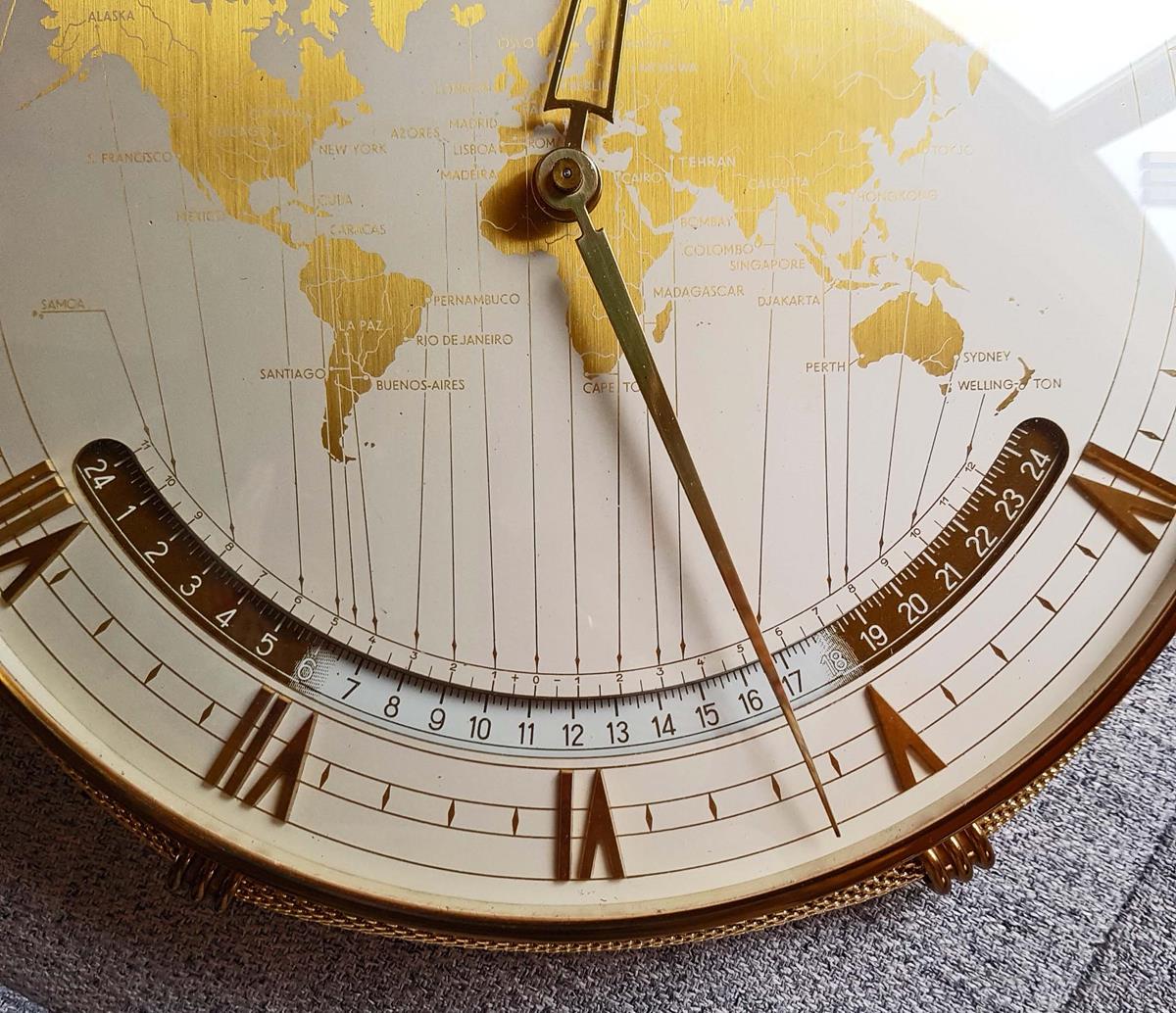

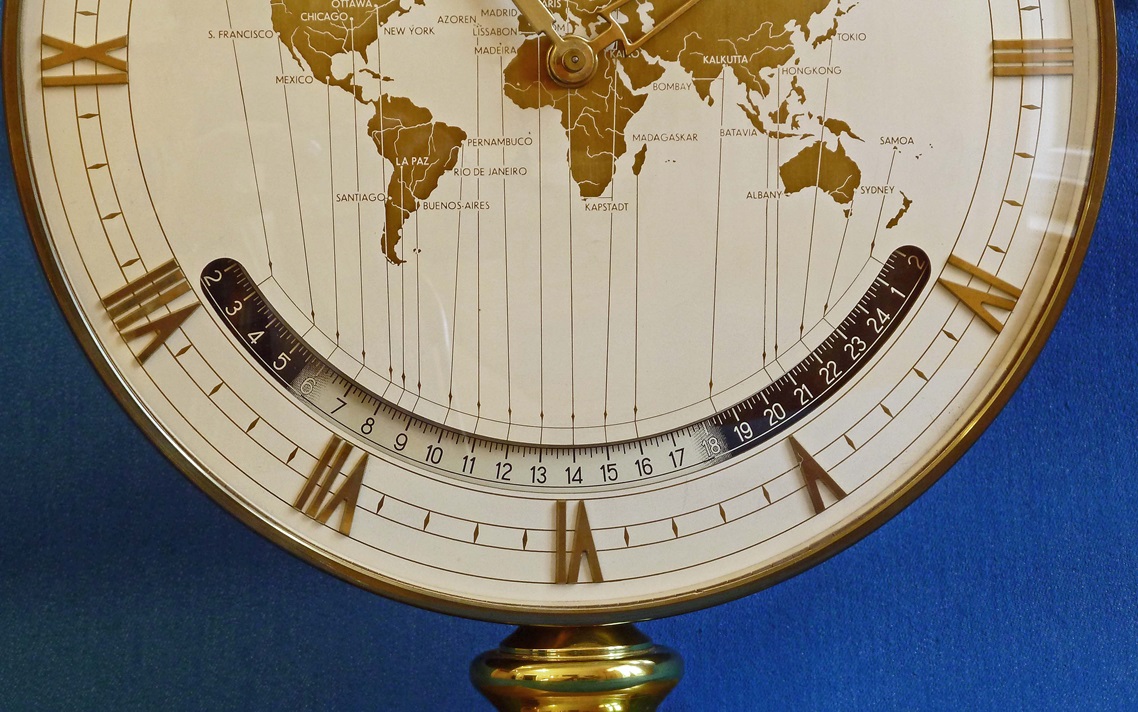

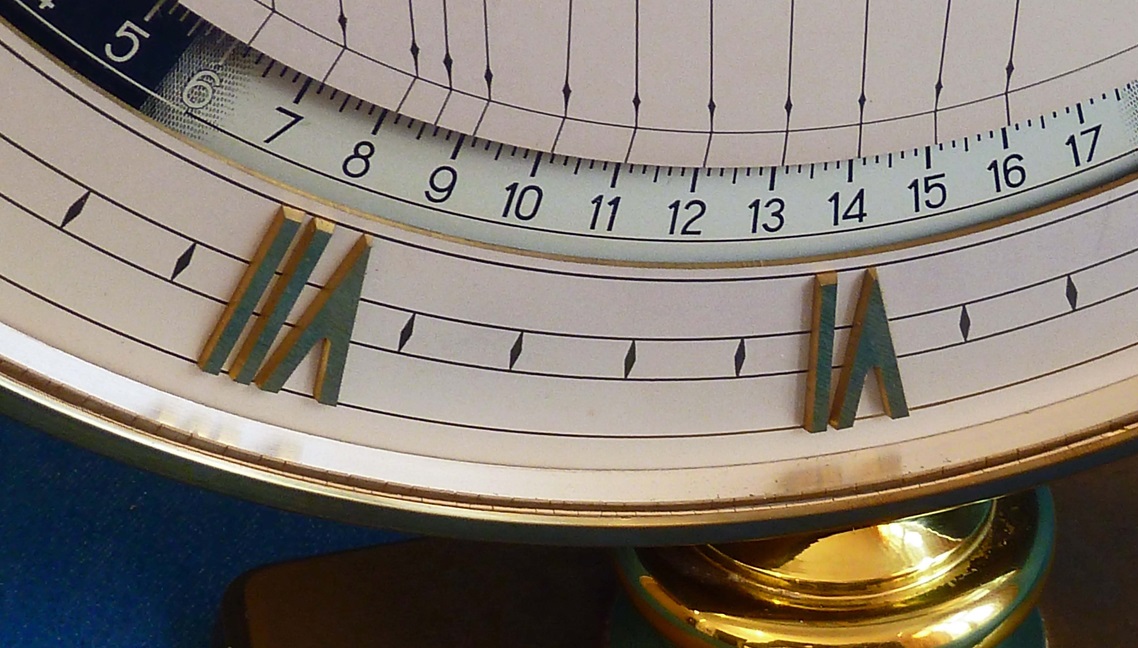

Die Zeitscheibe im unteren Bereich des Zifferblatts Was hat es damit auf sich? Wie stellt man die Zeitzonen ein? Was ist eine Zeitzohne? Wie es der Name schon sagt, kann man mit dieser speziellen Uhr auch die sog. Weltzeit, nämlich die Zeit einzelner Zeitzonen auf einem halbrunden Ausschnitt der Zeitscheibe ablesen. Die Anzeige ist in zwei Segmente unterteilt: Hell = Tageszeit, Dunkel = Nachtzeit. Man muss dazu aber wissen, wie die Uhr samt Weltzeit eingestellt wird. Auf der Rückseite befindet sich im unteren Bereich ein kleiner runder Arretierknopf. Siehe Bilder rechts --> Zur Zeiteinstellung für die jeweiligen Zeitzonen muss die Zeitscheibe mittels diesem mechanischen Drücker temporär ausgekuppelt werden. Die drehbare Zeitschreibe sitzt reibschlüssig (Rutschkupplung) auf dem Stundenrohr und dreht sich mit der angezeigten Uhrzeit mit. Wäre die Scheibe fest gekoppelt, würde die Uhr ja nur für eine Zeitzone benutzbar sein. Arretier-Knopf nicht drücken und Uhrzeit der "Zeitscheibe" mittels Drehknopf hinten, auf die richtige Uhrzeit der gewünschten Zeitzone einstellen. Arretier-Knopf drücken und halten, währenddesen die Uhrzeit (Zeiger der Uhr) auf die korrekte Zeit einstellen. Arretier-Knopf wieder loslassen. Danach läuft die Weltzeit-Scheibe synchron zur örtlich eingestellten Uhrzeit.

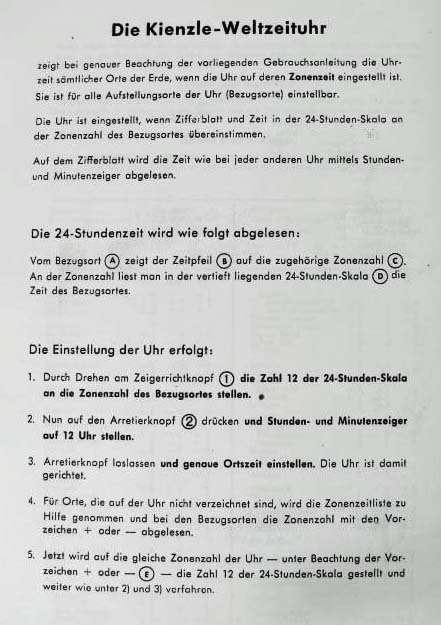

Der Original-Text der Anleitung lautet im wesentlichen... Die 24- Stundenzeit wird wie folgt abgelesen: Vom Bezugs-Ort zeigt der Zeitpfeil auf die zugehörige Zonenzahl. An der Zonenzahl liest man in der vertieft liegenden 24-Stunden Skala die Zeit des Bezugsortes. Die Einstellung der Uhr erfolgt: Durch Drehen am Zeigerrichtknopf die Zahl 12 der 24-Stunden Skala an die Zonenzahl des Bezugsortes stellen. Nun auf den Arretierknopf drücken und Stunden- und Minutenzeiger auf 12 Uhr stellen. Arretiertknopf loslassen und genaue Ortszeit einstellen. Die Uhr ist damit gerichtet.		Bedienanleitung der Weltzeituhr Klick auf das Bild zum Vergrößern !


Es gab wohl zwei verschiedene mechanisch angeordnete Uhrwerke (!)

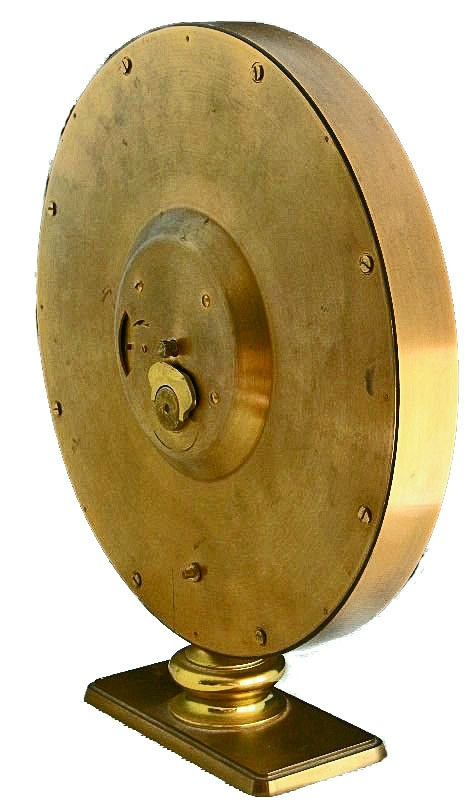

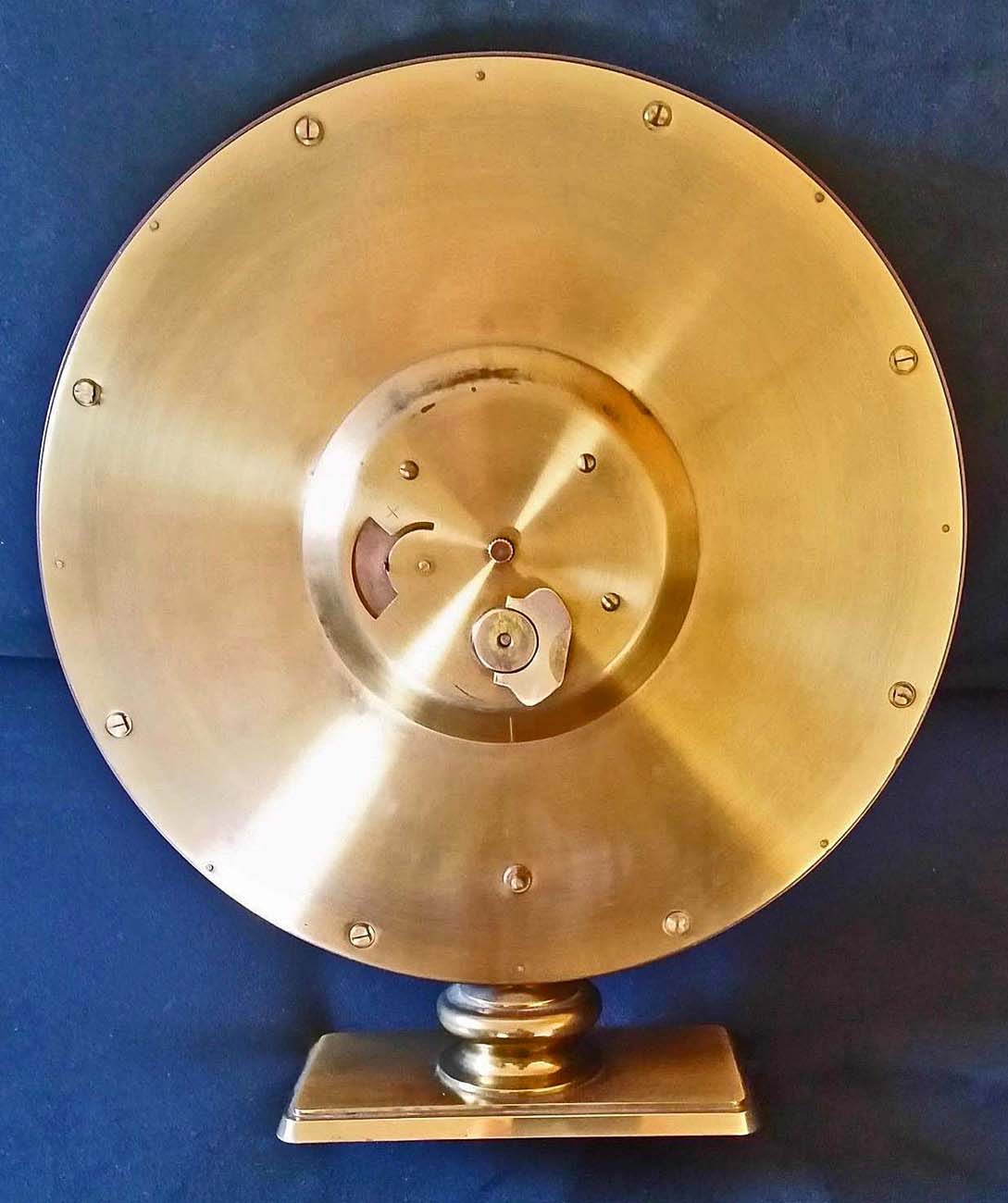

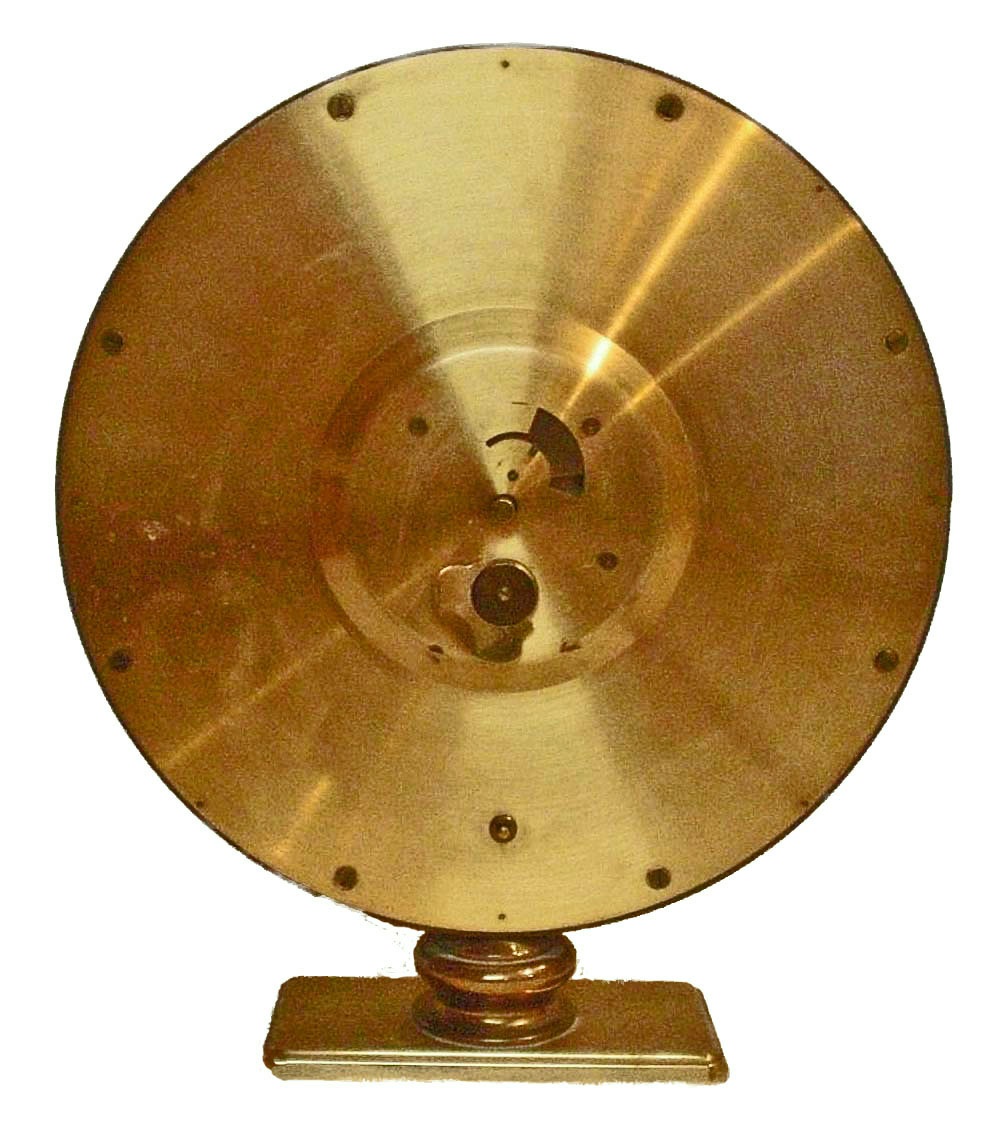

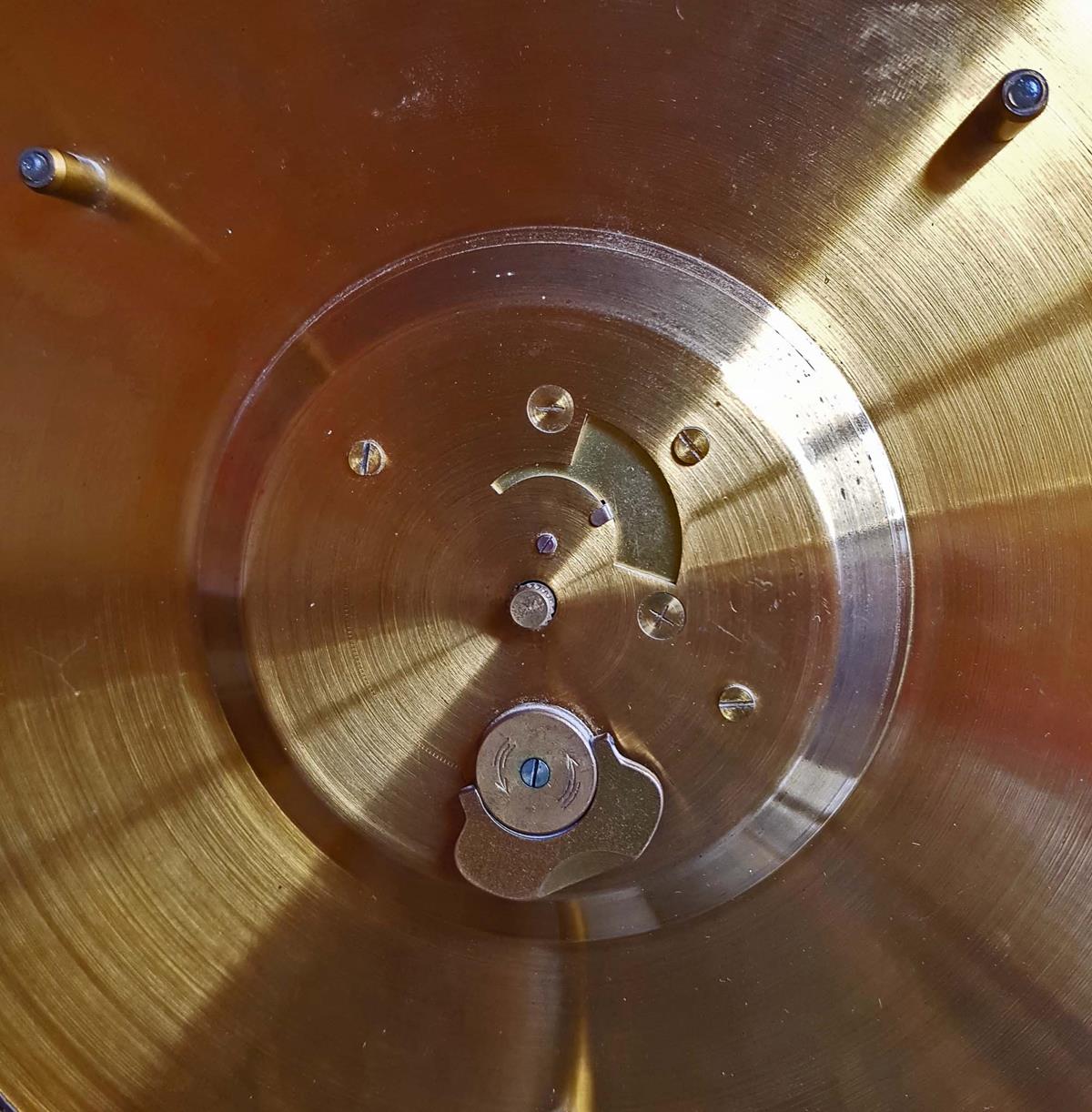

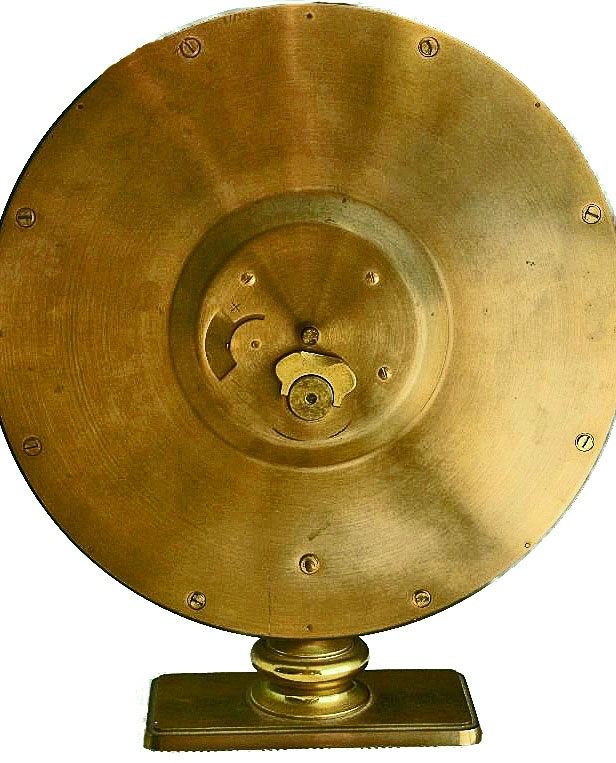

<-- Auf dem linken Foto ist das Öffnungsfenster zum Verstellen des "Rückerzeigers" rechts oben.

Auf dem rechten Foto ist es links angeordnet. -->

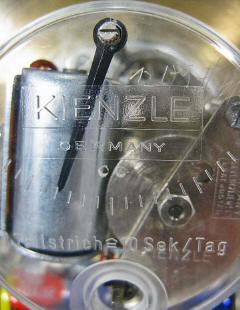

Mit dem Rückerzeiger kann die Uhr schneller oder
langsamer reguliert werden. + / -

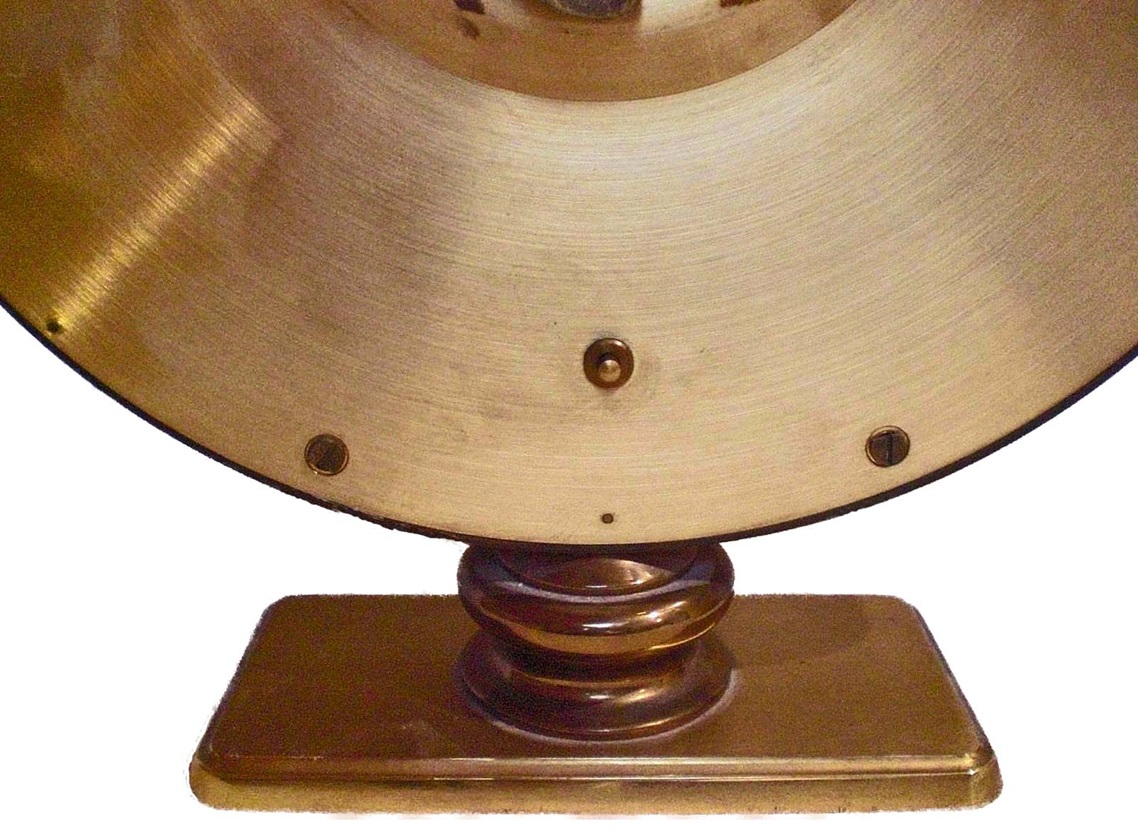

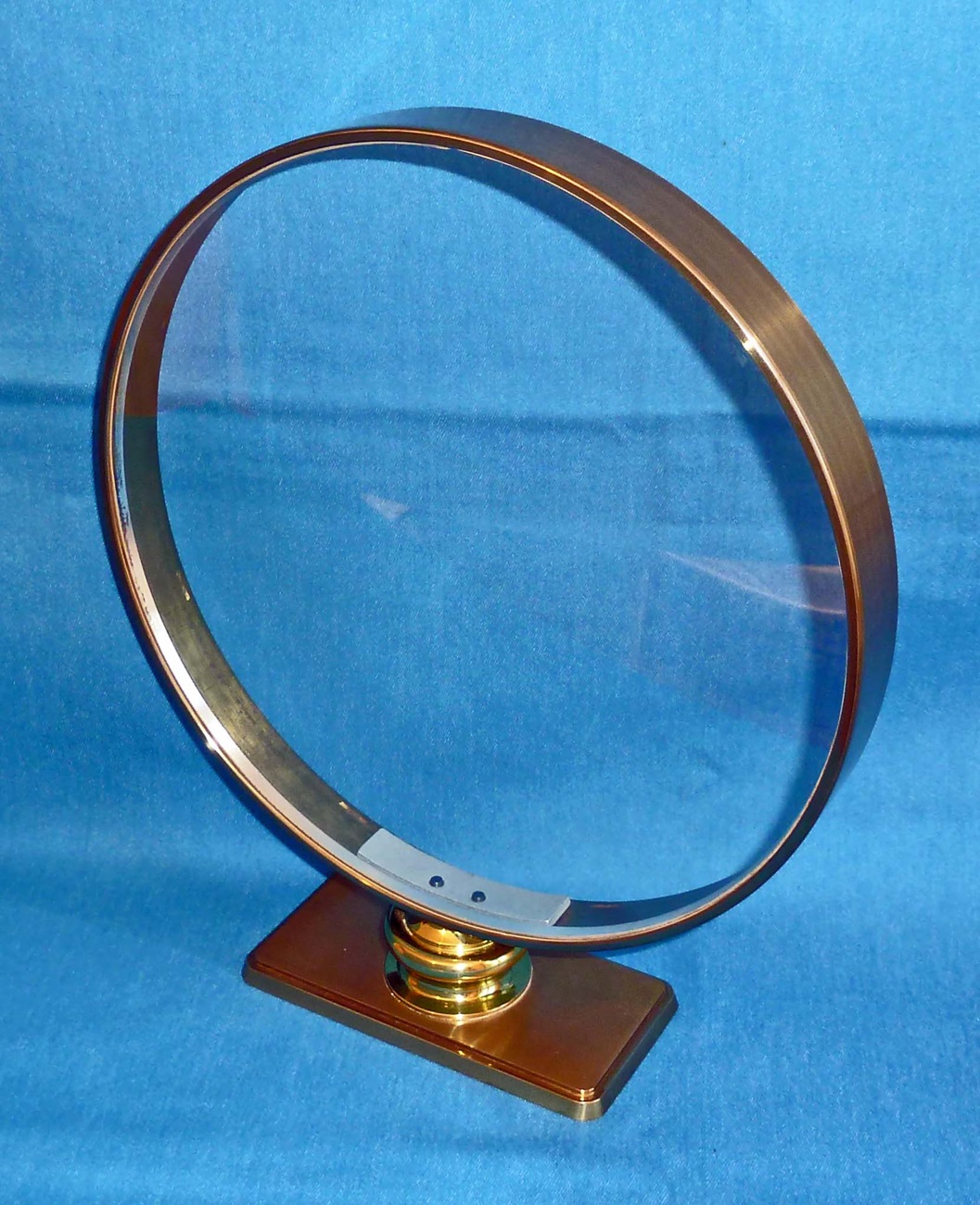

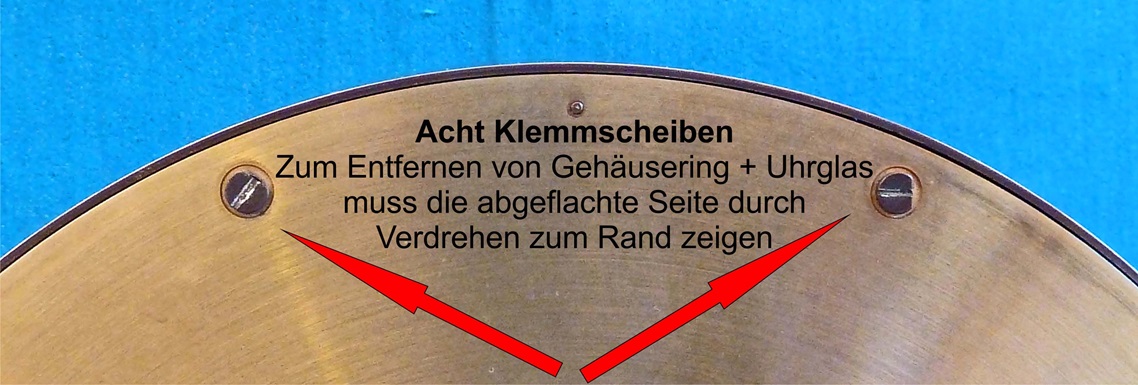

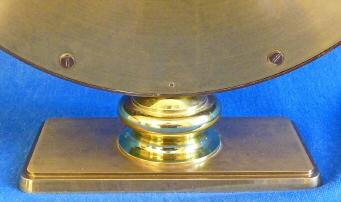

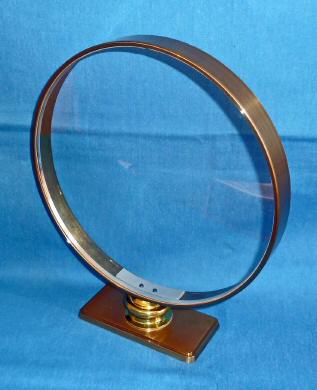

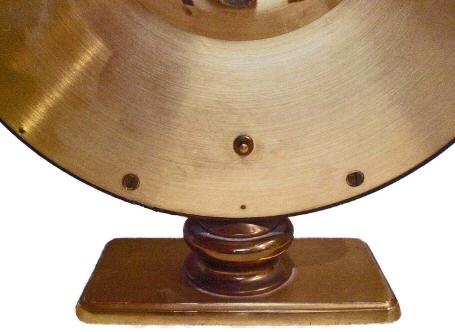

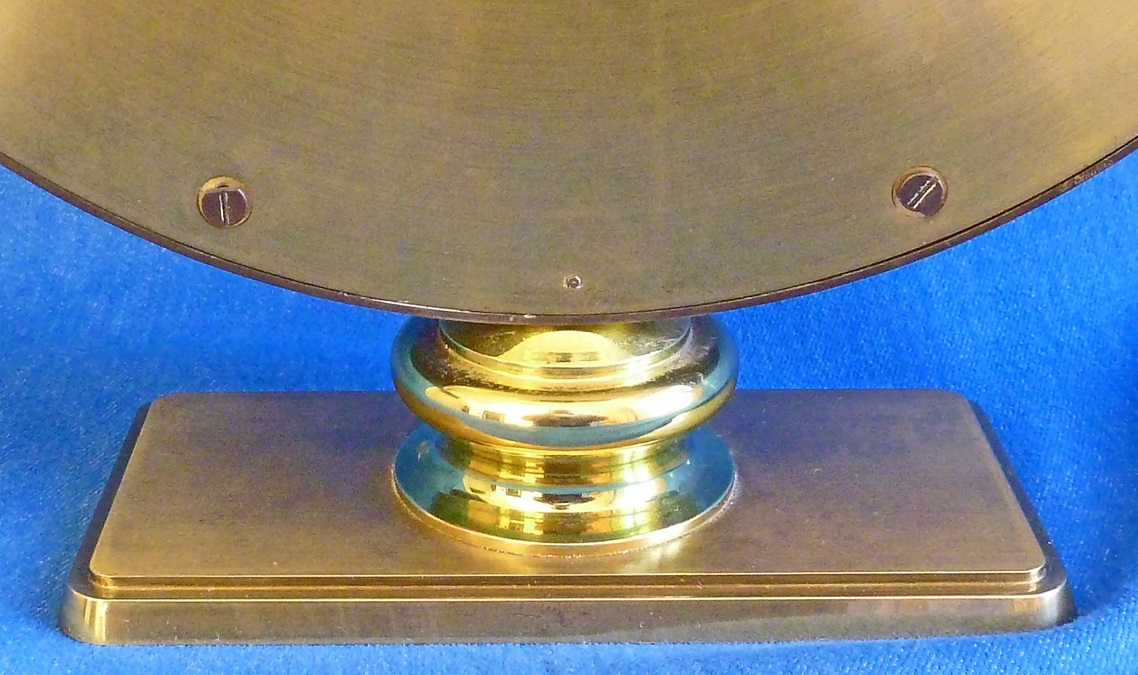

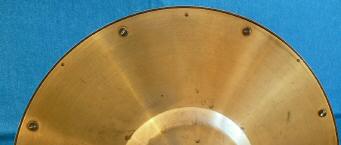

Zum Entfernen von
Gehäusering und Uhrglas die

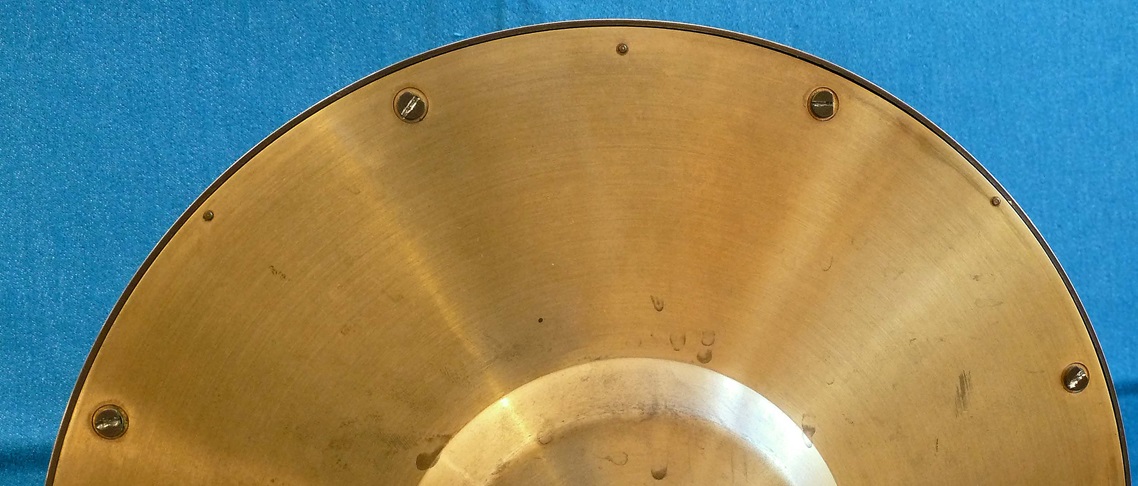

8 Klemmscheiben verdrehen.
Abgeflachte Seite der Schraube muss zum Rand zeigen.

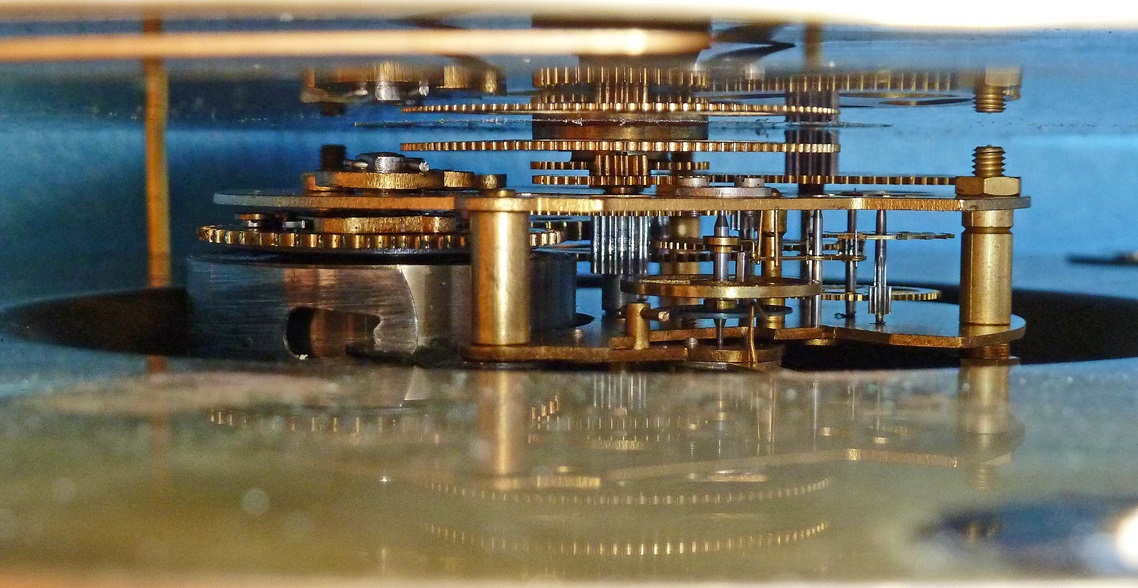

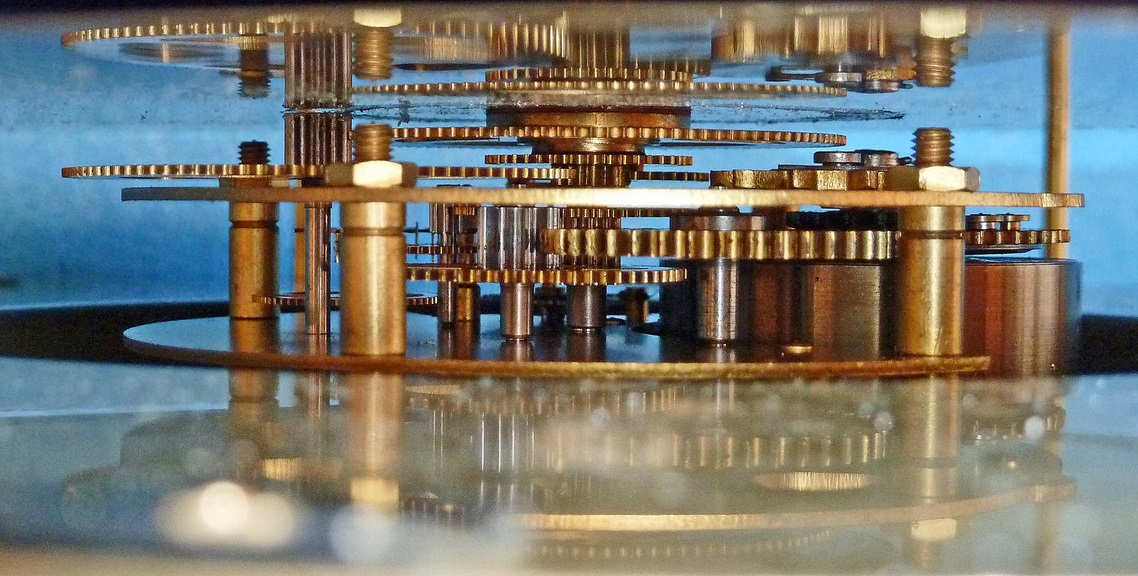

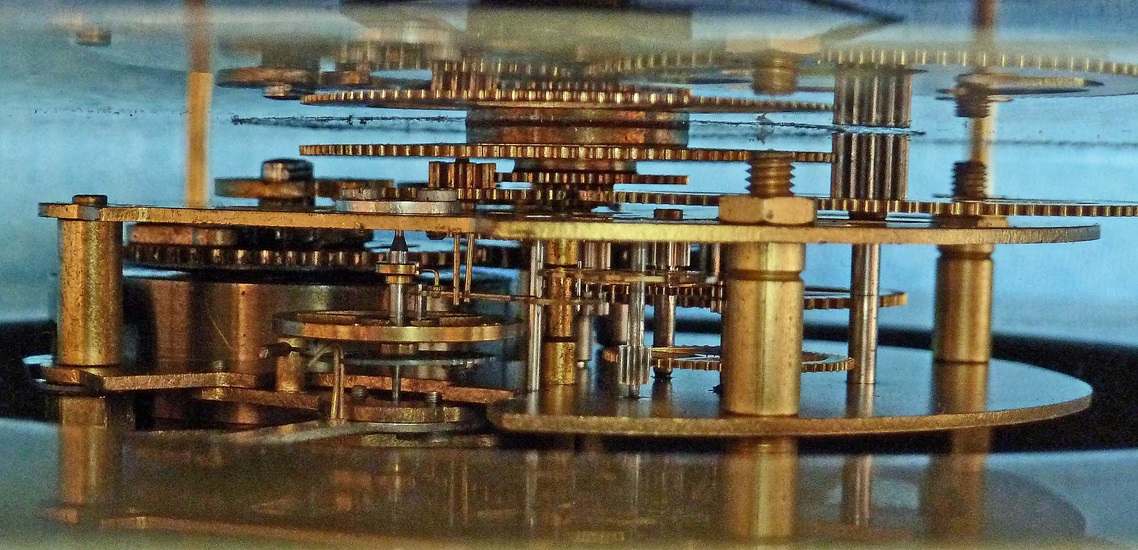

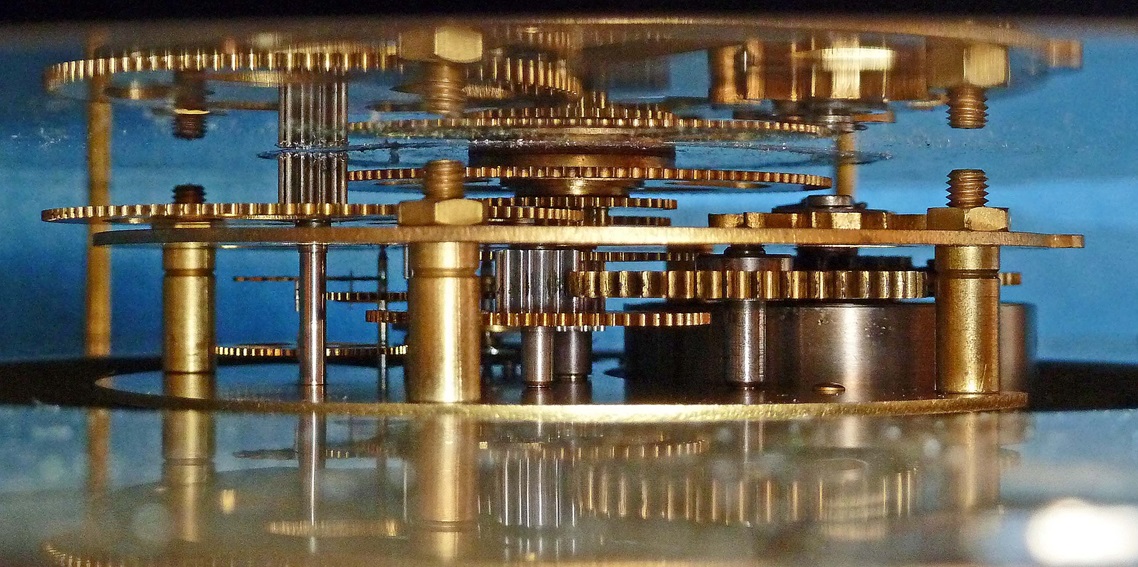

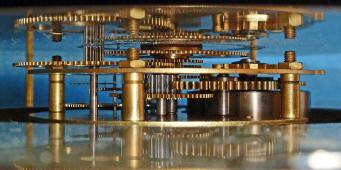

Einblicke in die Uhrwerk Mechanik	Uhrwerk mit Unruh als Taktgeber
Konstruktion ähnlich der Armband- und Taschenuhren	Solide konstruiertes Uhrwerk
Die Weltzeituhr aus dem Jahre 1956 war ein Dauerbrenner Sie wurde bis zum Konkurs von Kienzle 1996 in verschiedensten Varianten angeboten.



Die weitere Entwicklung der Kienzle Weltzeituhr
60´ger Jahre bis zum Konkurs 1996


Inwieweit ab Anfang 60´ger Jahren Kienzle Weltzeituhren noch mit mechanischem Uhrwerk und Handaufzug gefertigt wurden, ist mir nicht bekannt.

Auf jeden Fall folgte man der "modernen Zeit" und verbaute in den 60´ger Jahren zuerst ein elektromechaniches Hybrid-Uhrwerk noch mit einer rmechanischen Unruh als Gangregler.

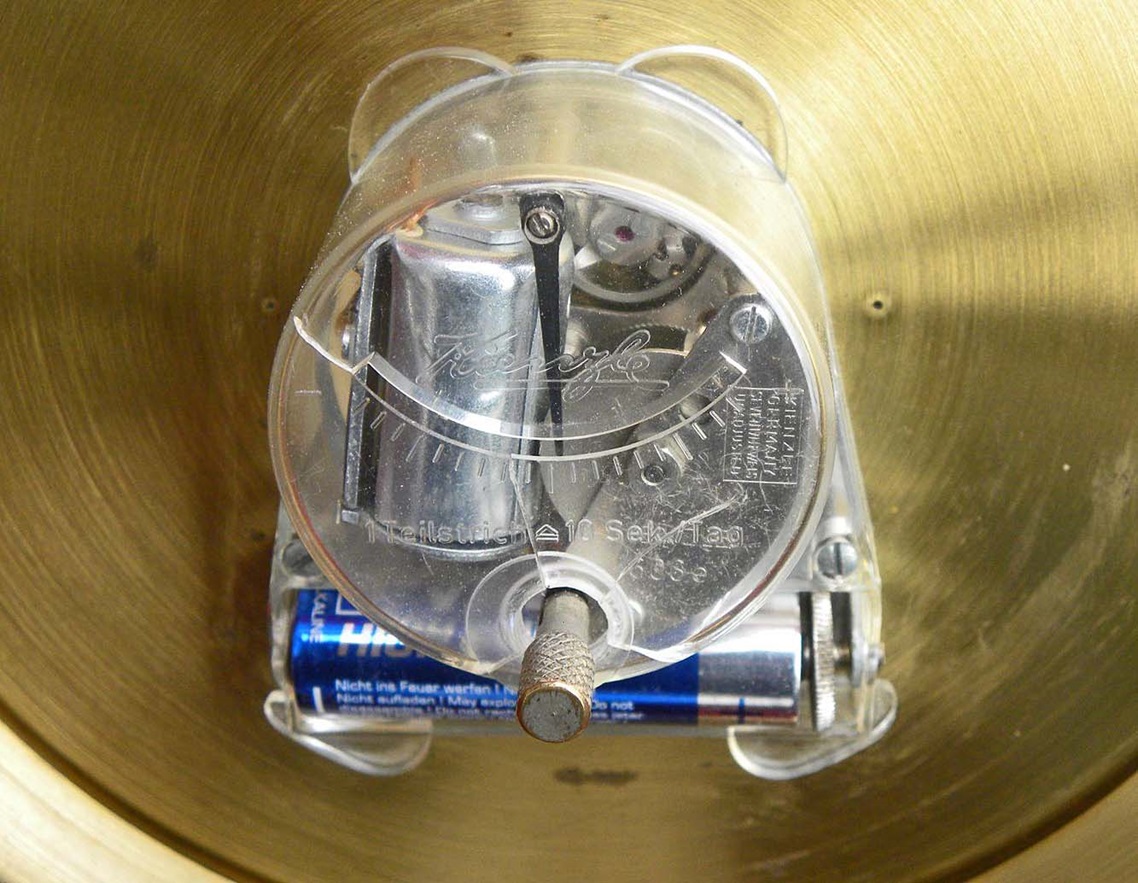

Alle 2,5 Minuten wird die Feder durch einen Elektromagneten aufgezogen. Also war eine Batterie notwendig vom Typ: Baby Cell LR14. Später auch Mignon AA, LR6.

Höhe u. Durchmesser entsprechen im wesentlichen der vollmechanischen Ausführung mit Handaufzug! Aussehen von Zeiger und Fuß wurden aber völlig verändert im Vergleich zum Ur-Modell. Auch eine spezielle Schreibtisch-Uhr mit Hybrid- Uhrwerk wurde gefertigt.

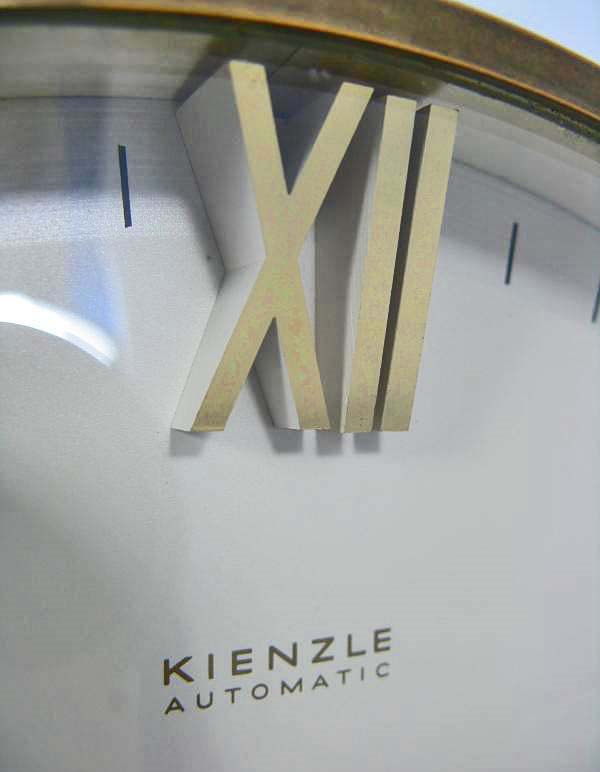

Die Bezeichnung auf dem Zifferblatt für diese Hybrid- Welzzeituhren lautet nun....
Kienzle Automatic

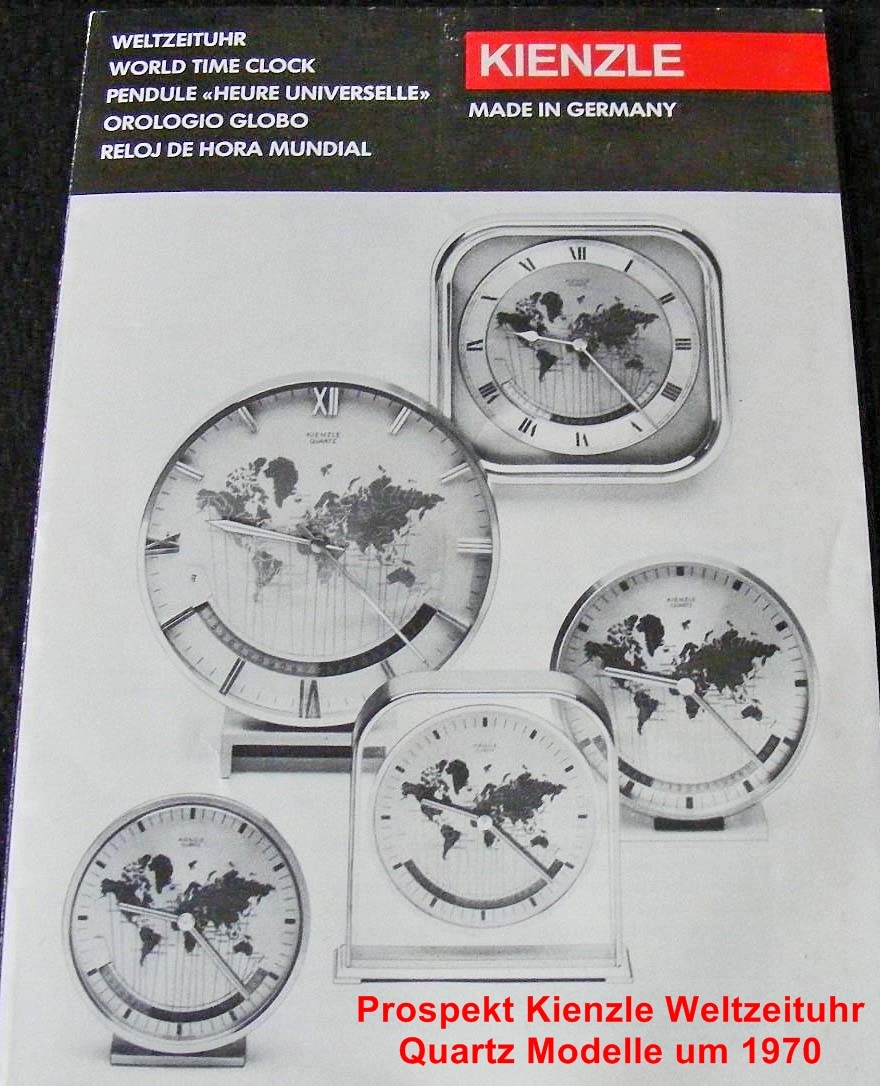

In der weiteren Entwicklung 60´ger - 70´ger Jahre wurden wohl nur noch reine Quartz Uhrwerke eingebaut. Höhe, Durchmesser, Zeiger, Ziffern und Füße wurden noch mehrmals im Aussehen stark verändert.

Interessanterweise (!) gab es auch eine Type welche äußerlich genau wie das mechanische Ur-Modell aussah, wobei die hintere komplette runde Rückwand mittels dreier Halbrund-Schlitzschrauben entfernt werden konnte. Dahinter verbarg sich ein mit Batterie betriebenes Uhrwerk (!)

Bei einigen Modellen beträgt der Durchmesser dann nur noch 18 cm und die Höhe nur 19 cm (!)

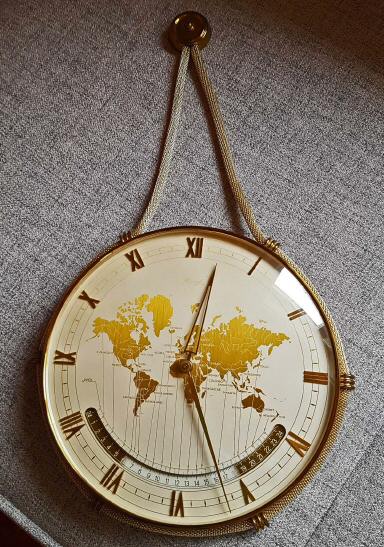

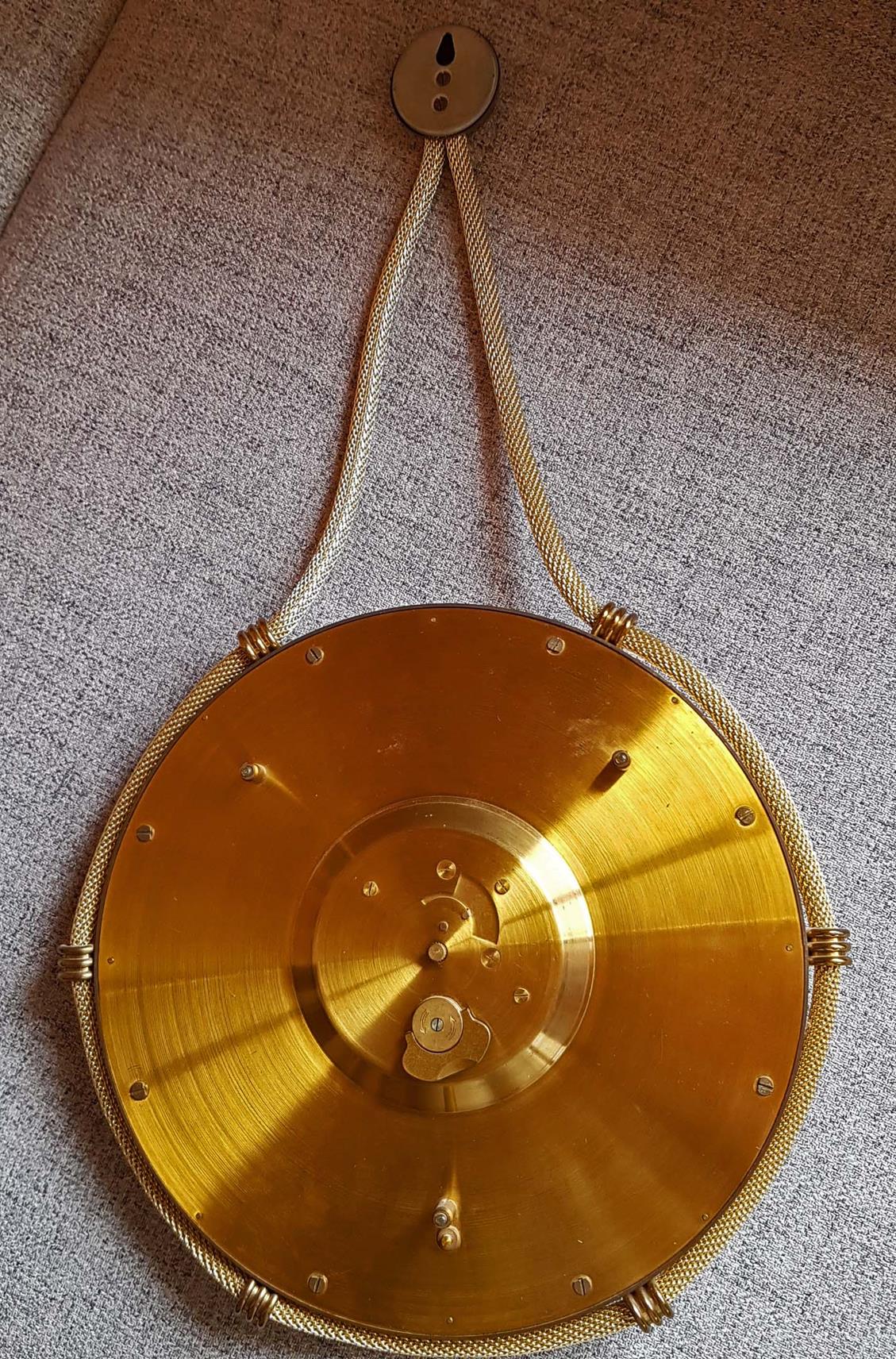

Auch Modelle als Wanduhren mit einer Kordelaufhängung wurden angeboten !

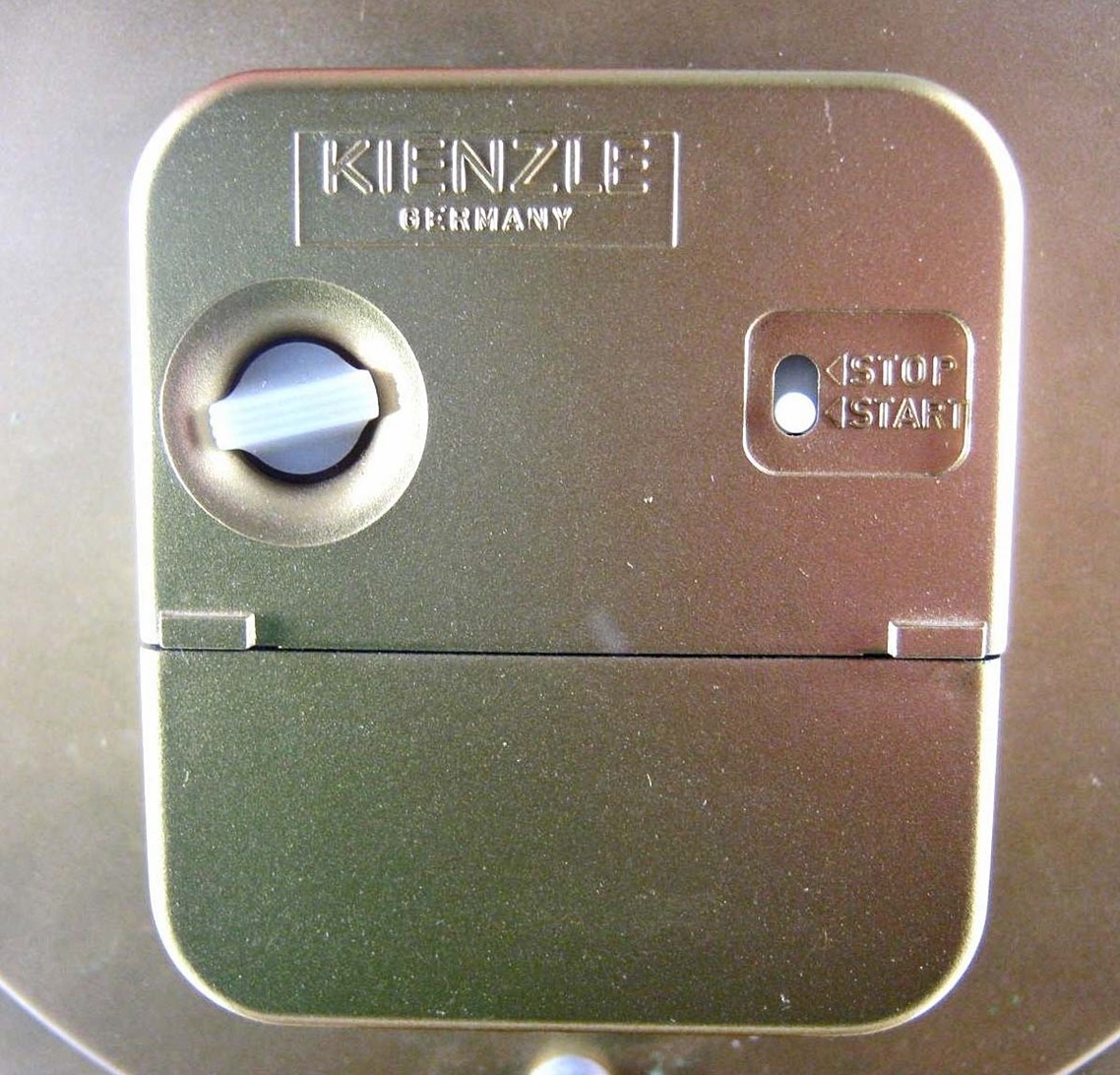

Die Bezeichnung auf dem Zifferblatt mit Quartz Uhrwerk lautet jetzt u.a.
Kienzle Chronoquartz

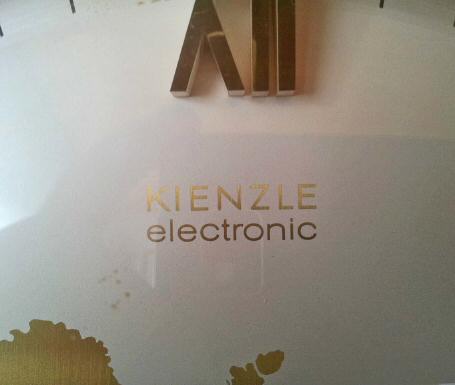

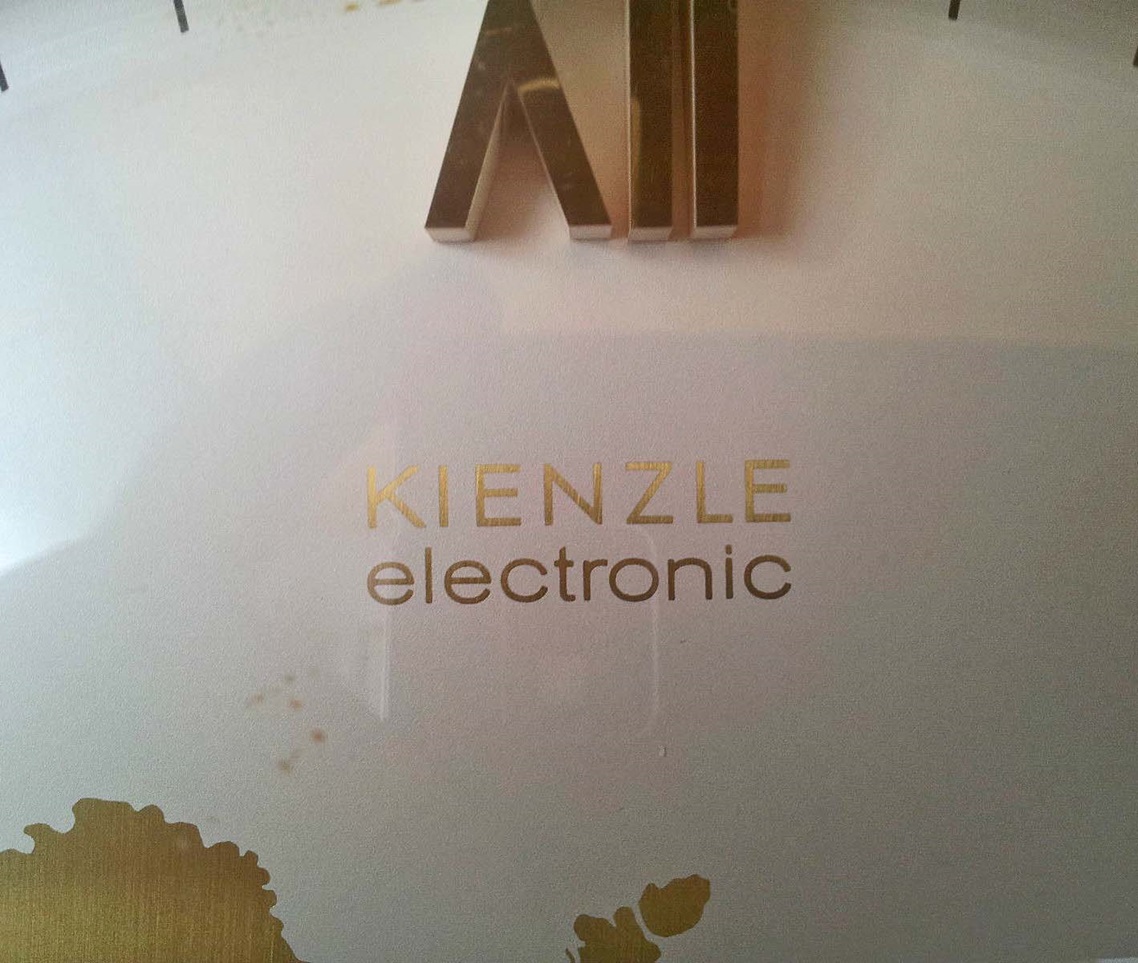

Kienzle electronic
Kienzle International

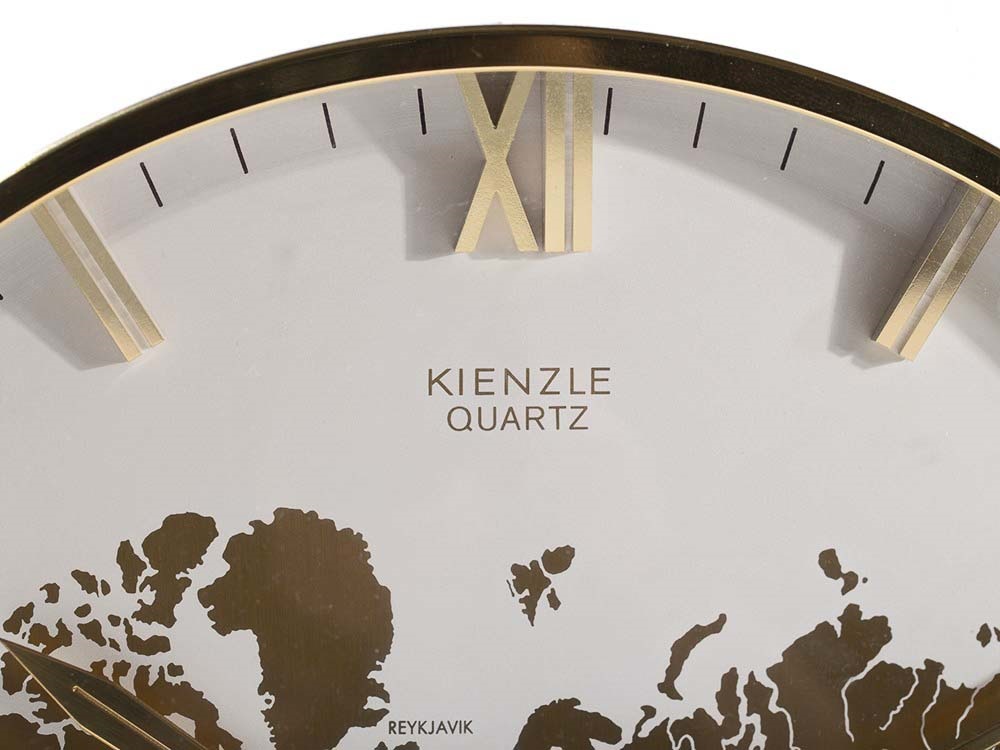

Kienzle QUARTZ

Eine Besonderheit stellte Kienzle um 1985 vor !
Die Weltzeituhr mit zusätzlicher digialer LCD Zeitanzeige

Wie schon erwähnt, sind Kienzle Weltzeituhren mit Hybrid- und/oder Quartz Uhwerk für Uhrensammler von keiner so großen Bedeutung.

Im Vergleich zum ersten Modell mit Handaufzug, ist die Funktion mit der Weltzeitscheibe zwar gleich, das Aussehen aber teilw. verändert. Man wollte sich wohl den "modernen" Zeitläufen anpassen.

Lt. einer Recherche vom April 2015 auf der
Verkaufsplattform Ebay ergab sich folgendes:

Der Verkaufswert für das erste Modell mit Voll-Mechanischem Uhrwerk der 30´ger-50´ger Jahre und Handaufzug beträgt durchschnittlich
ca. 265 Euro (!)

Bei den Quartz Modellen ab 60´ger Jahre vermindert sich der gehandelte VK-Wert um über 70%. und beträgt nur noch ca. 75 Euro (!)

Wie immer bei eBay Verkäufen gibt es starke Schwankungen nach oben und unten.
Der Erhaltungszustand und die Funktionalität ist natürlich insbesondere bei den rein mechanischen Uhrwerken extrem wichtig !

Einige Käufer scheinen aber auch den fundamentalen Unterschied zw. "Mechanisch" und "Elektronisch" nicht zu kennen, oder es ist ihnen egal. Das nutzen einige Verkäufer natürlich mit
völlig überzogenen Preisvorstellungen aus.
Also... Augen auf beim eBay Kauf !

Der Verkaufswert für das erste Modell mit Voll-Mechanischem Uhrwerk der 30´ger-50´ger Jahre und Handaufzug beträgt durchschnittlich
ca. 265 Euro (!)

Bei den Quartz Modellen ab 60´ger Jahre vermindert sich der gehandelte VK-Wert um über 70%. und beträgt nur noch ca. 75 Euro (!)

Wie immer bei eBay Verkäufen gibt es starke Schwankungen nach oben und unten.
Der Erhaltungszustand und die Funktionalität ist natürlich insbesondere bei den rein mechanischen Uhrwerken extrem wichtig !

Einige Käufer scheinen aber auch den fundamentalen Unterschied zw. "Mechanisch" und "Elektronisch" nicht zu kennen, oder es ist ihnen egal. Das nutzen einige Verkäufer natürlich mit
völlig überzogenen Preisvorstellungen aus.
Also... Augen auf beim eBay Kauf !



Klick auf die Vorschaubilder - Vergrößerte Darstellung in einem zweiten neuen Fenster

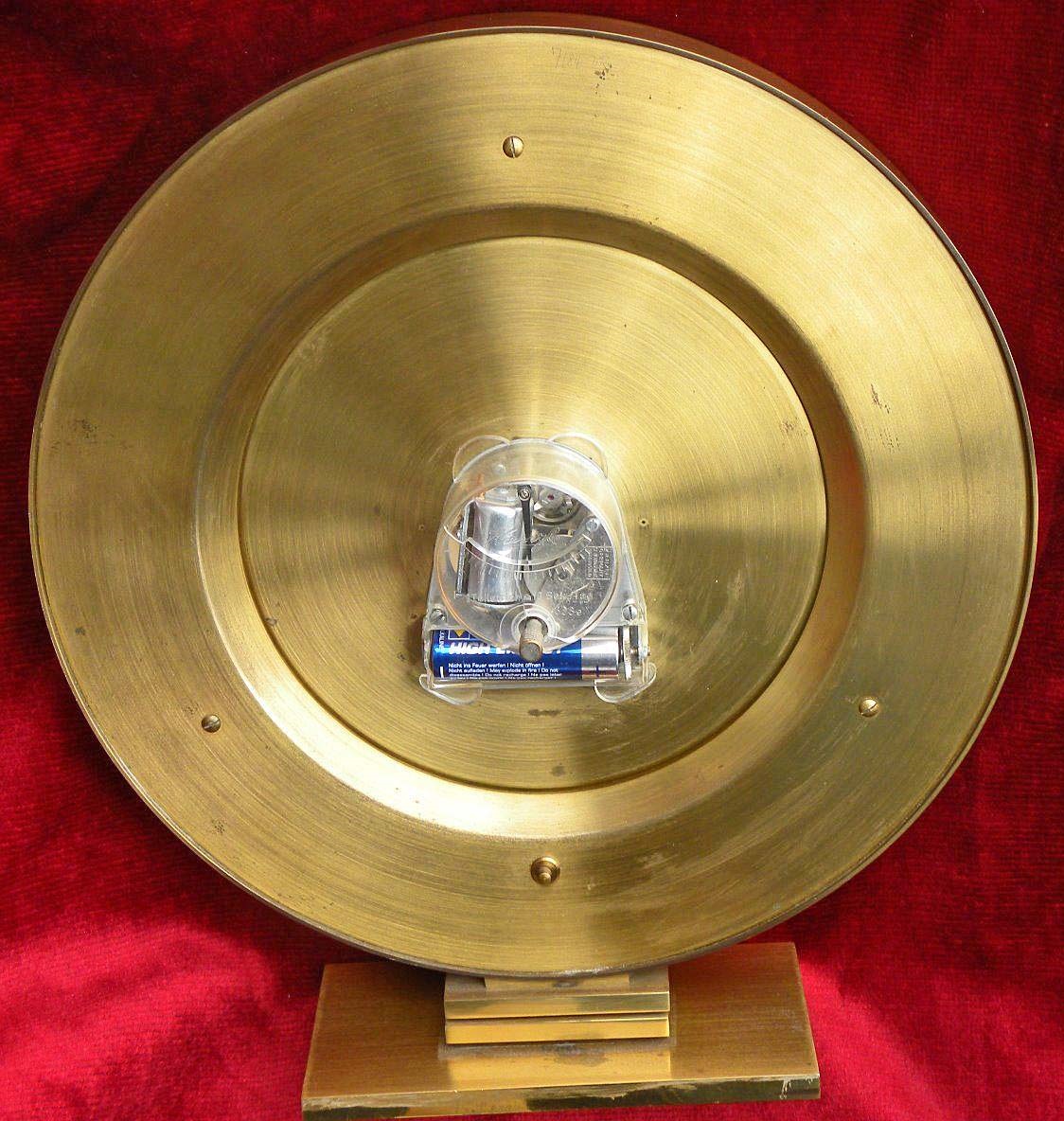

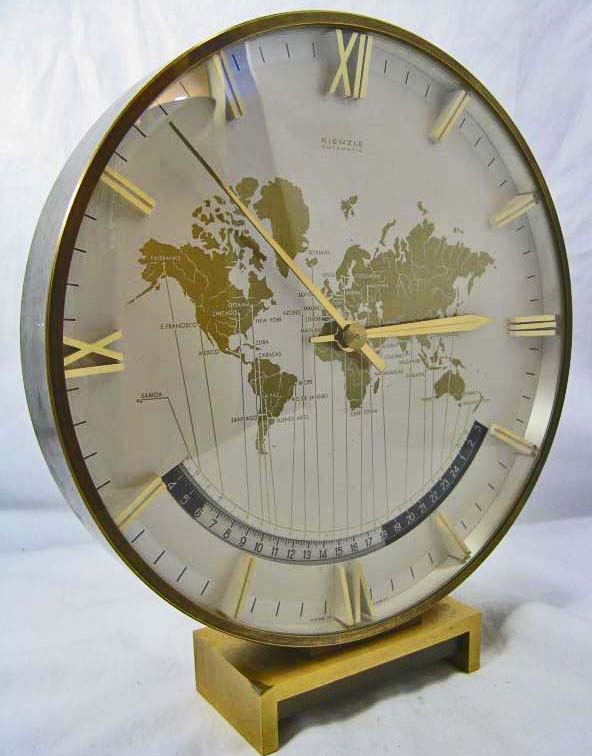

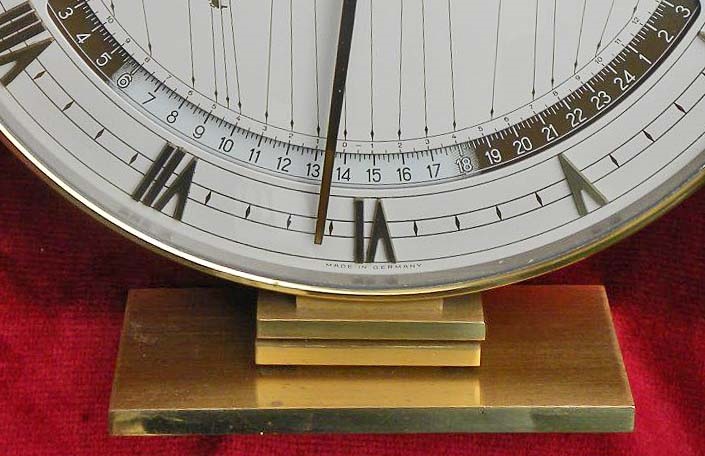

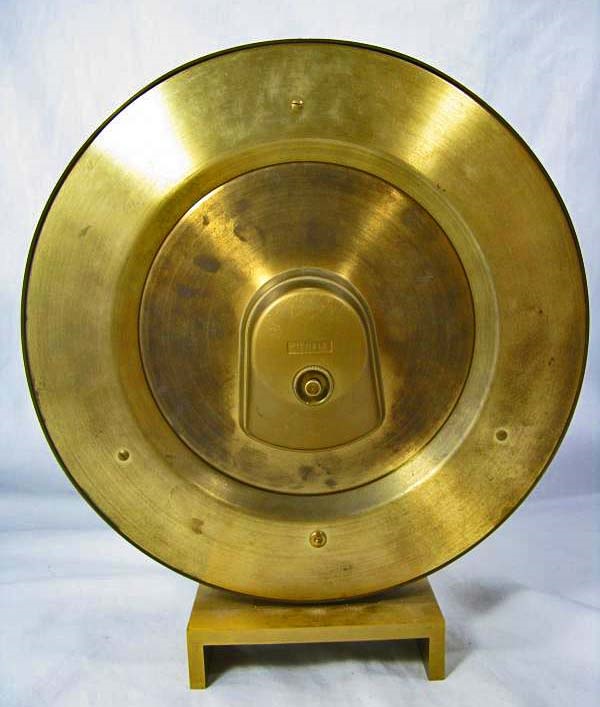

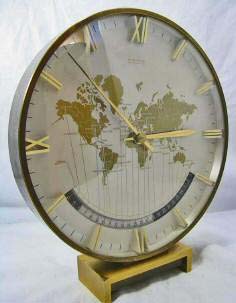

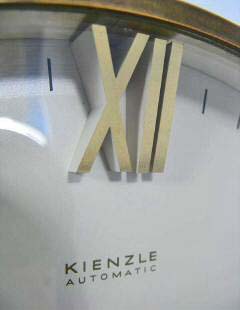

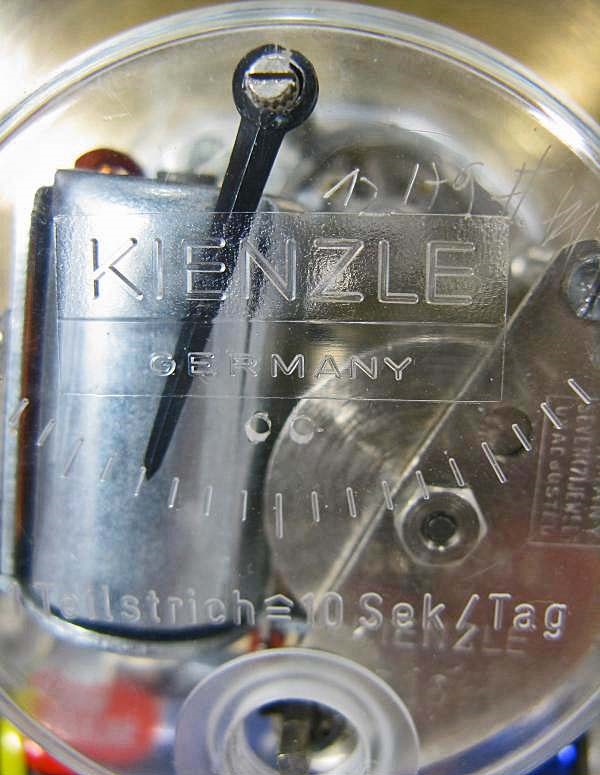

	Kienzle Weltzeituhr "Automatic" 60´ger Jahre 20. Jh. Elektromechanisches Hybrid-Uhrwerk. Alle 2,5 Minuten zieht ein Elektromagnet die Feder auf. Ansonsten mechanische Uhrwerk. 29,5 cm hoch / 26,0 cm Durchmesser. Gewicht: 3,3 Kg Batterie Typ -> Baby LR 14

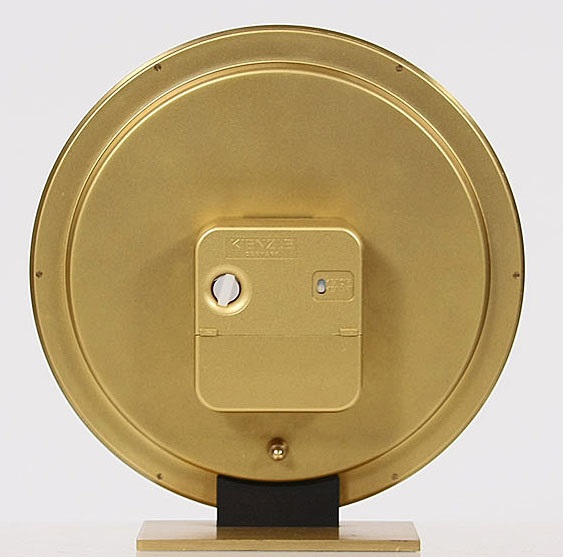

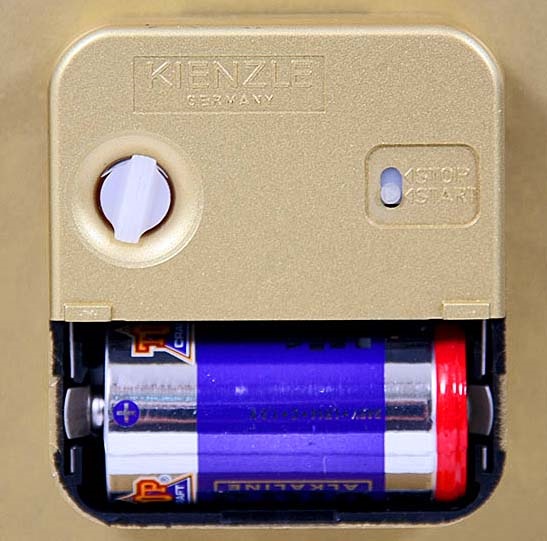

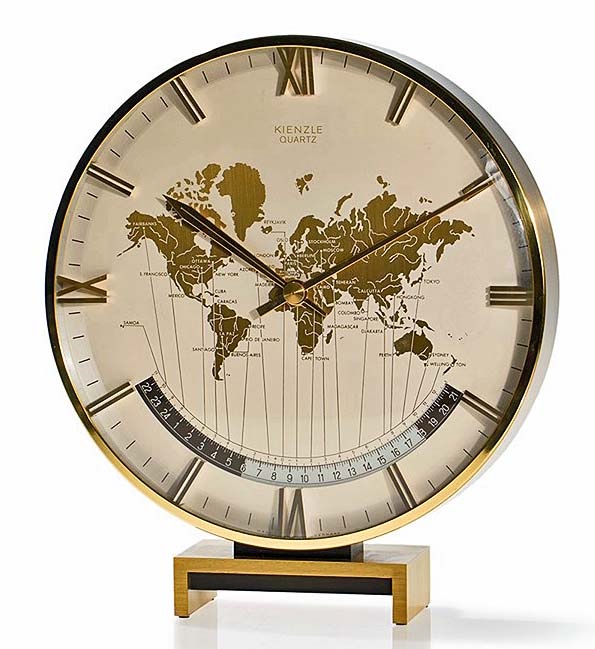

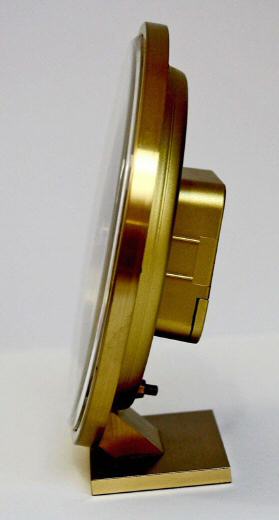

			Kienzle Weltzeituhr Modell "Quartz" 70´ger Jahre 20. Jh. Mit Quartz Uhrwerk

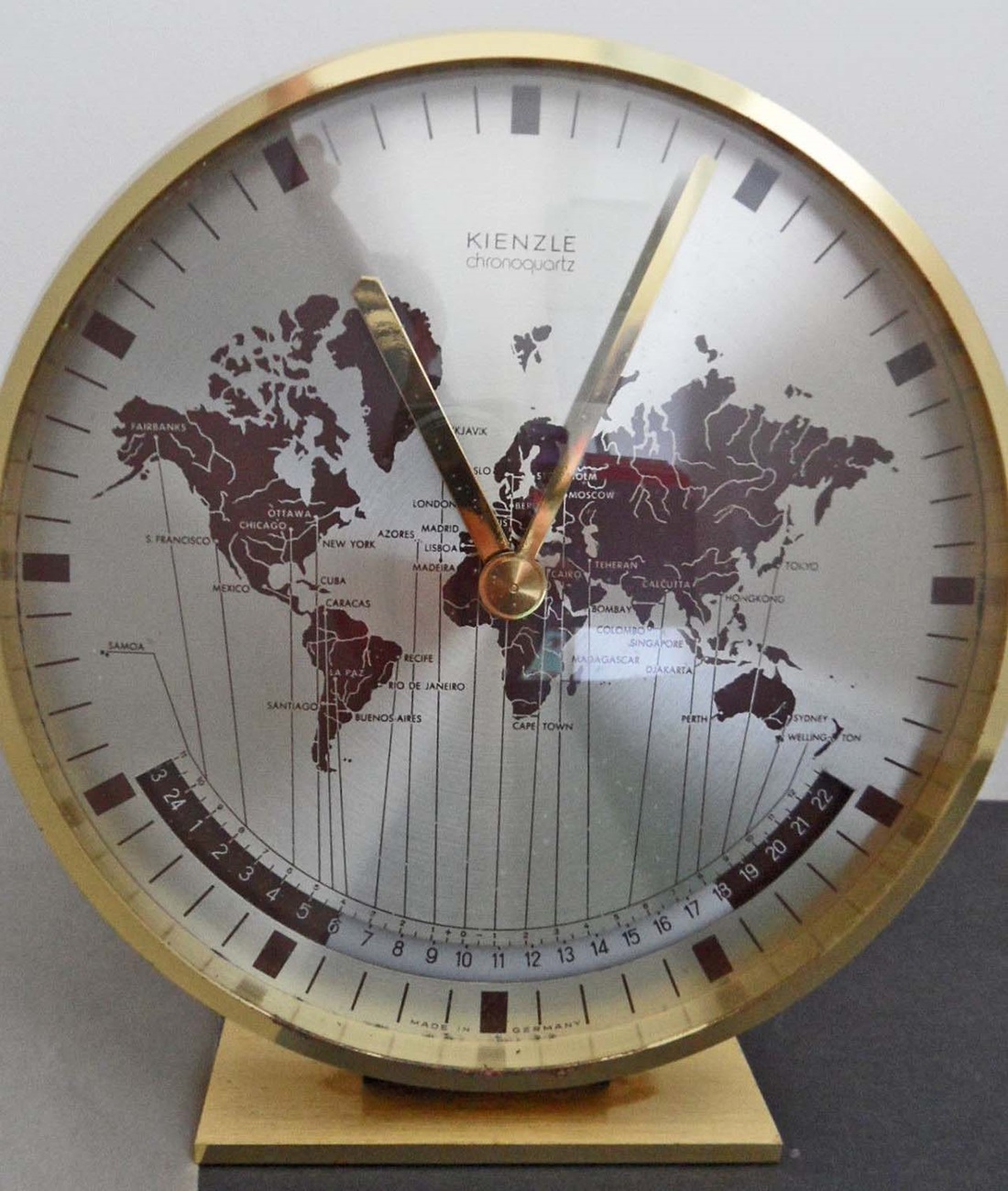

		Kienzle Weltzeituhr Modell "chronoquartz" 70´ger Jahre 20. Jh. Mit Quartz Uhrwerk

		Kienzle Weltzeituhr Modell "electronic" 70´ger Jahre 20. Jh. Mit Quartz Uhrwerk

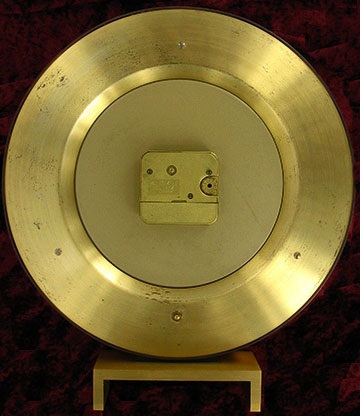

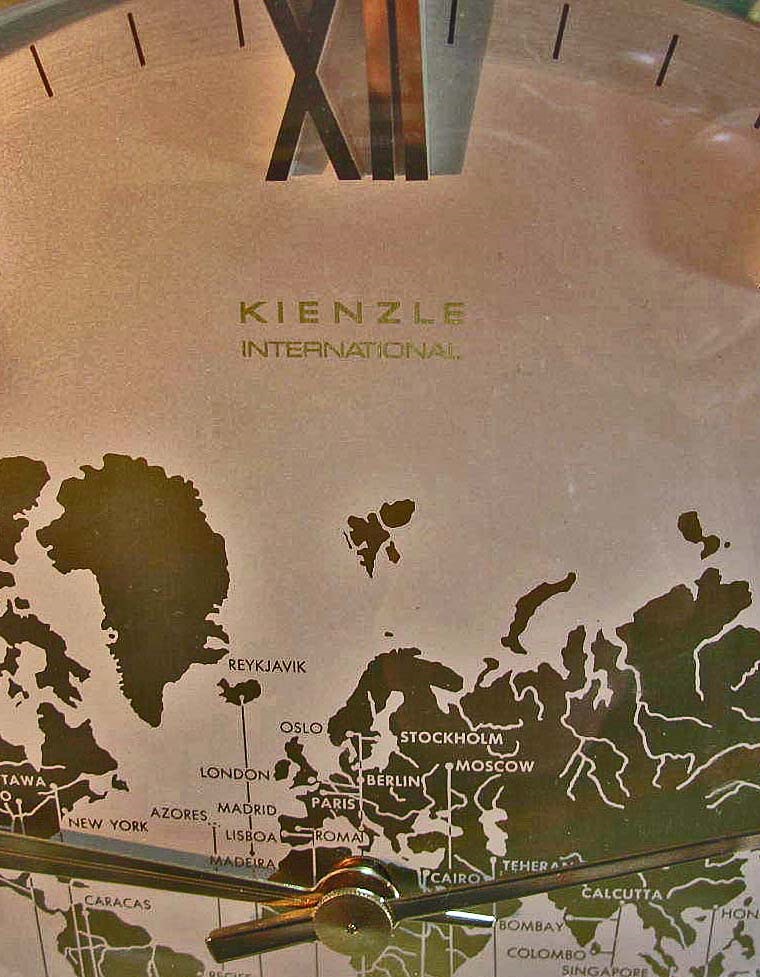

			Kienzle Weltzeituhr Modell "International" 70´ger Jahre 20. Jh. Mit Quartz Uhrwerk



Klick auf die Vorschaubilder - Vergrößerte Darstellung in einem zweiten neuen Fenster








Produktions- / Entwicklungsjahr 1985. Der damalige Verkaufspreis und Zeitraum sind unbekannt.

Diese Variante einer Kienzle Weltzeituhr mit analoger und digitaler Zeitanzeige wurde sehr selten verkauft. Vermutlich weit weniger als 250 Stück.

Das Gehäuse besteht aus massivem Messing. Echtglasscheibe, am Rand abgeschrägt.

Gesamt- Höhe 28 cm * Durchmesser 25,6 cm * Fußbreite 15 cm * Tiefe 13 cm * Höhe 2 cm
Stundenzeiger 9 cm * Minutenzeiger 11 cm * Gewicht ca. 4,5 Kg

Werkdeckel aus Stahl, befestigt mit Magneten am Gehäuse (Dieser fehlt fast immer)

Kienzle Quarzwerk mit zusätzlicher japanischer (Citizen?) LCD Anzeige.
Die Stromversorgung erfolgt über eine Mignon AA Batterie im Quarzwerk für beide Werke.

36 LED in 18 Zeitzonen- Gruppen. Ansteuerung über Drehscheibe im Fuß.
LCD 4-stellig für Tag und Monat / Uhrzeit der gewählten Zeitzone -> Bild 3.
Umschaltbar auf 12 und 24 Stunden Anzeigeformat.

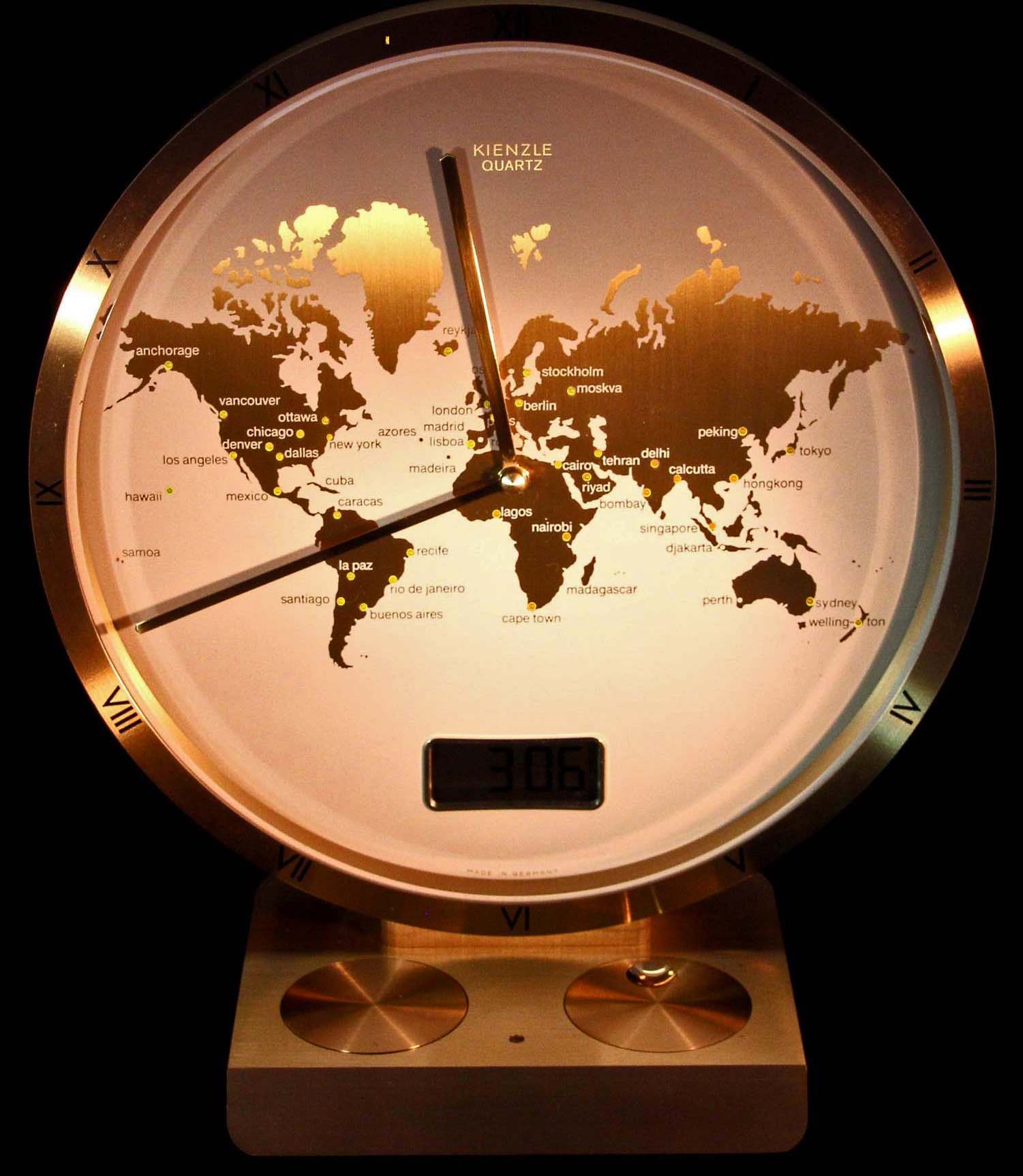

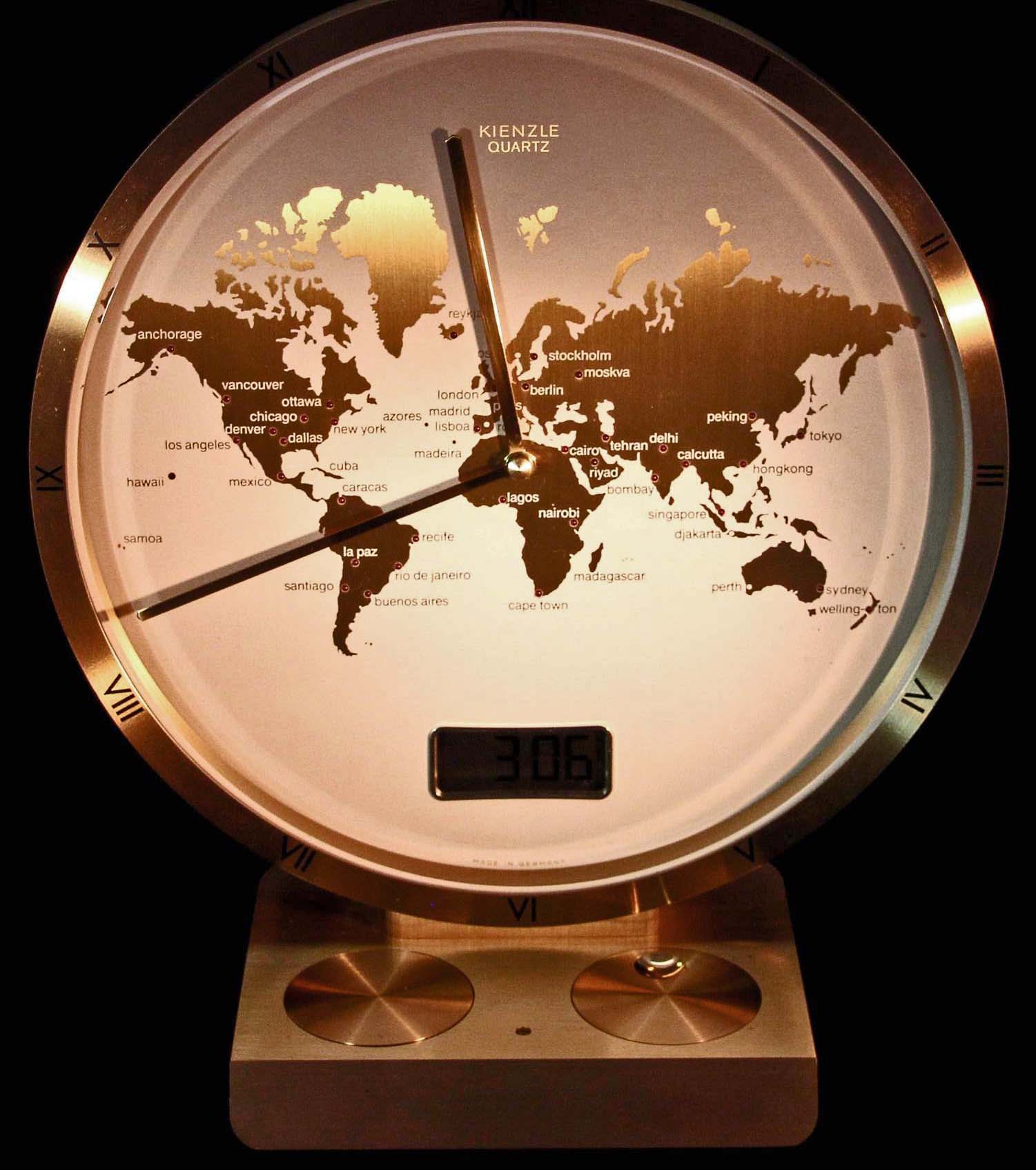

1. Gesamtansicht der Uhr
mit LCD Segmentdisplay unten

2. Leuchtende LED auf der Weltkarte

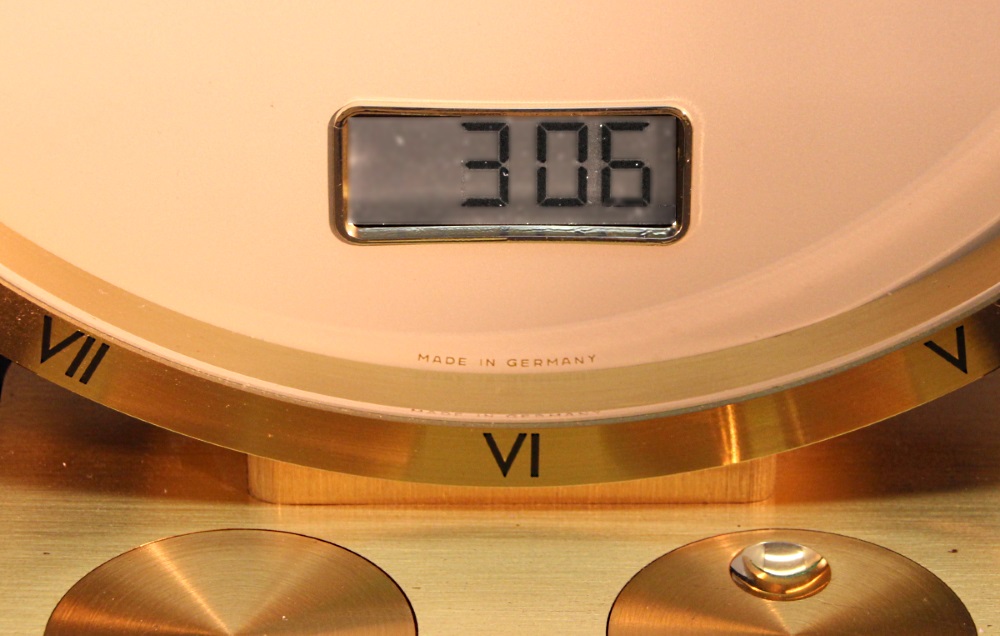

3. Zusätzliche LCD Anzeige unten
Zur Detailansicht auf das Bild klicken

Funktionsbeschreibung:

Im Normalbetrieb zeigt das LCD das Datum, die LED sind aus.
Nach Druck der linken Taste im Fuß -> Bild 7. Anzeigen der Zeit der letzten gewählten Zeitzone im LCD und blinken der jeweilig entsprechenden LED auf der Weltkarte. Hier als Beispiel MEZ -> Bild 9.

Tastenfunktion:

(Ohne) Datum -> Ortszeit -> Datum -> Jahr -> Datum -> Ortszeit…..
Wählen der Zeitzone durch Drehen des "Rads" rechts im Fuß -> Bild 7.

Anzeige der Zone durch LED blinken und der jeweiligen Ortszeit im LCD.
Die Datumsgrenze wird hierbei berücksichtigt und das richtige Datum angezeigt.
Ebenso das Jahr beim Jahreswechsel am 31.12.

Ohne weiteren Tastendruck oder Wählen einer Zeitzone:
Automatisches Abschalten der LED und Wechsel zur Normalanzeige im LCD nach 10 Sekunden.

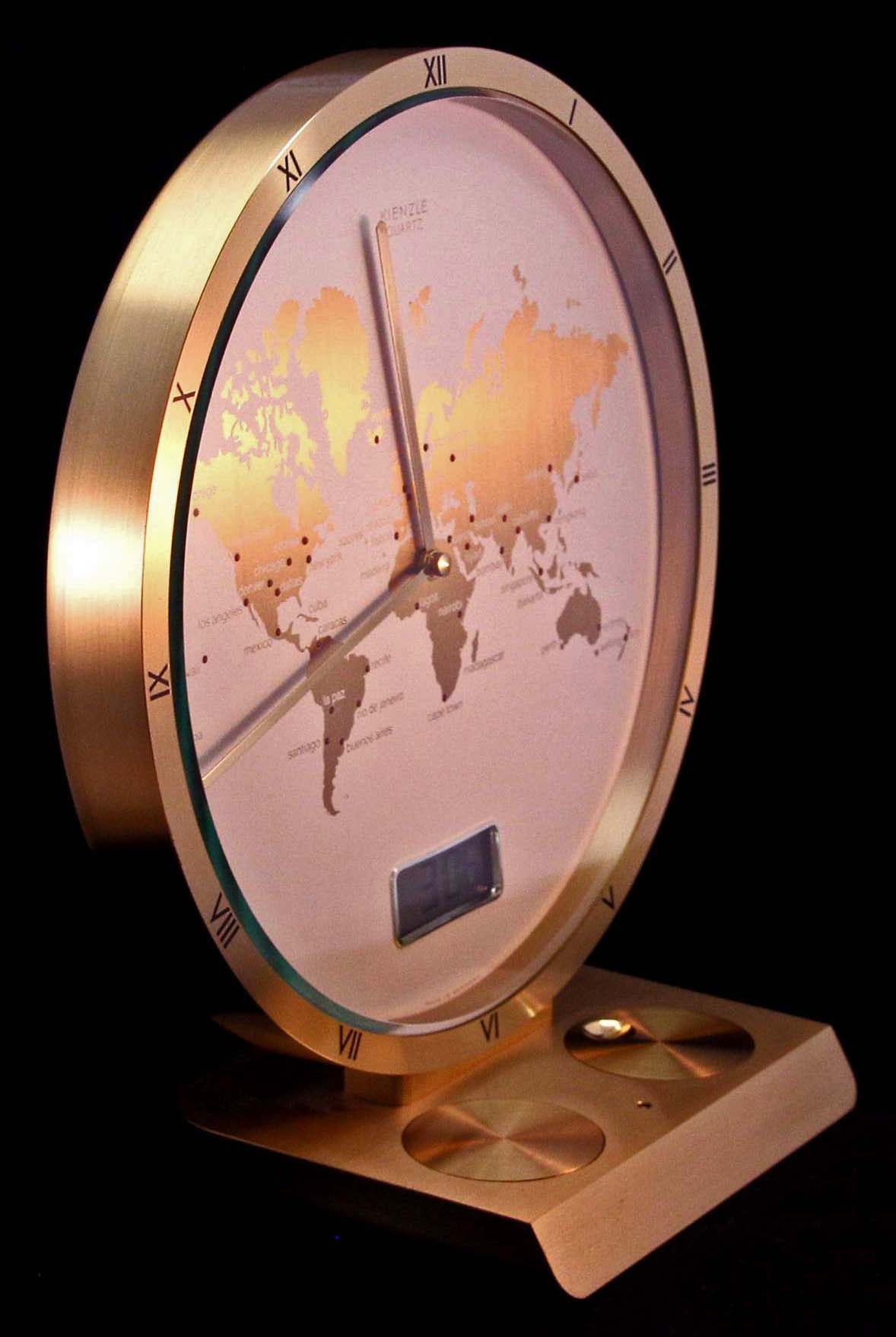

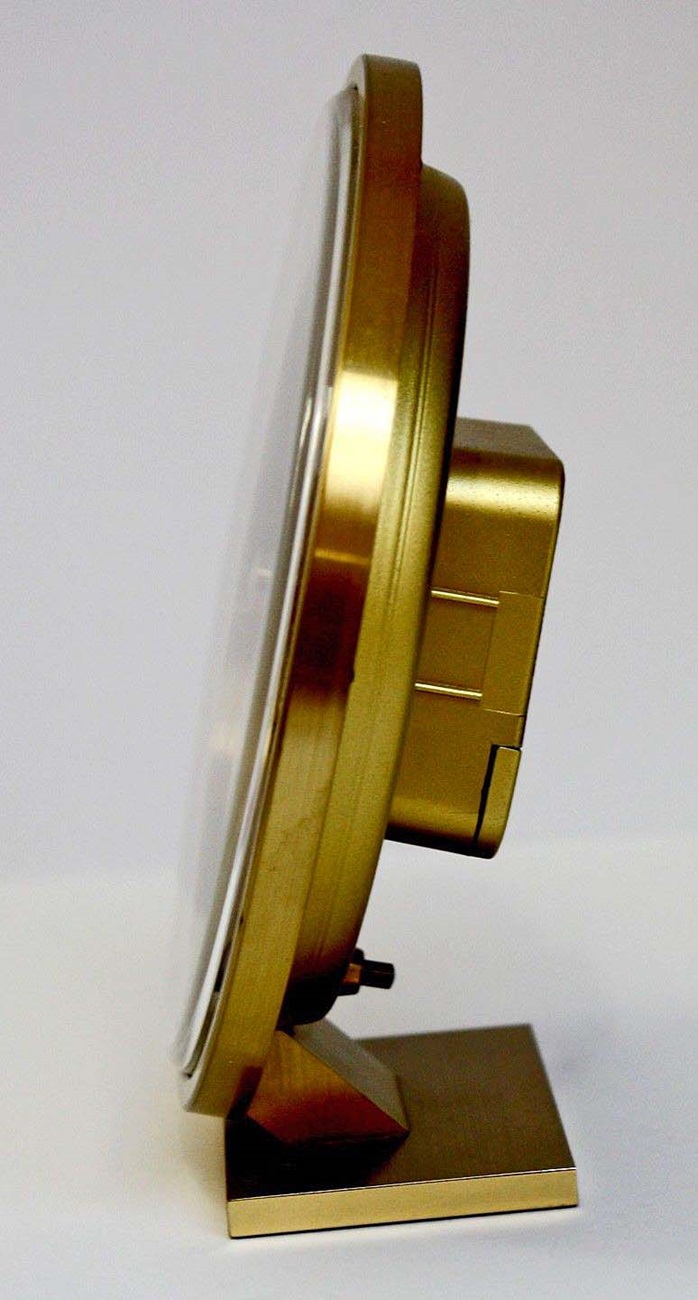

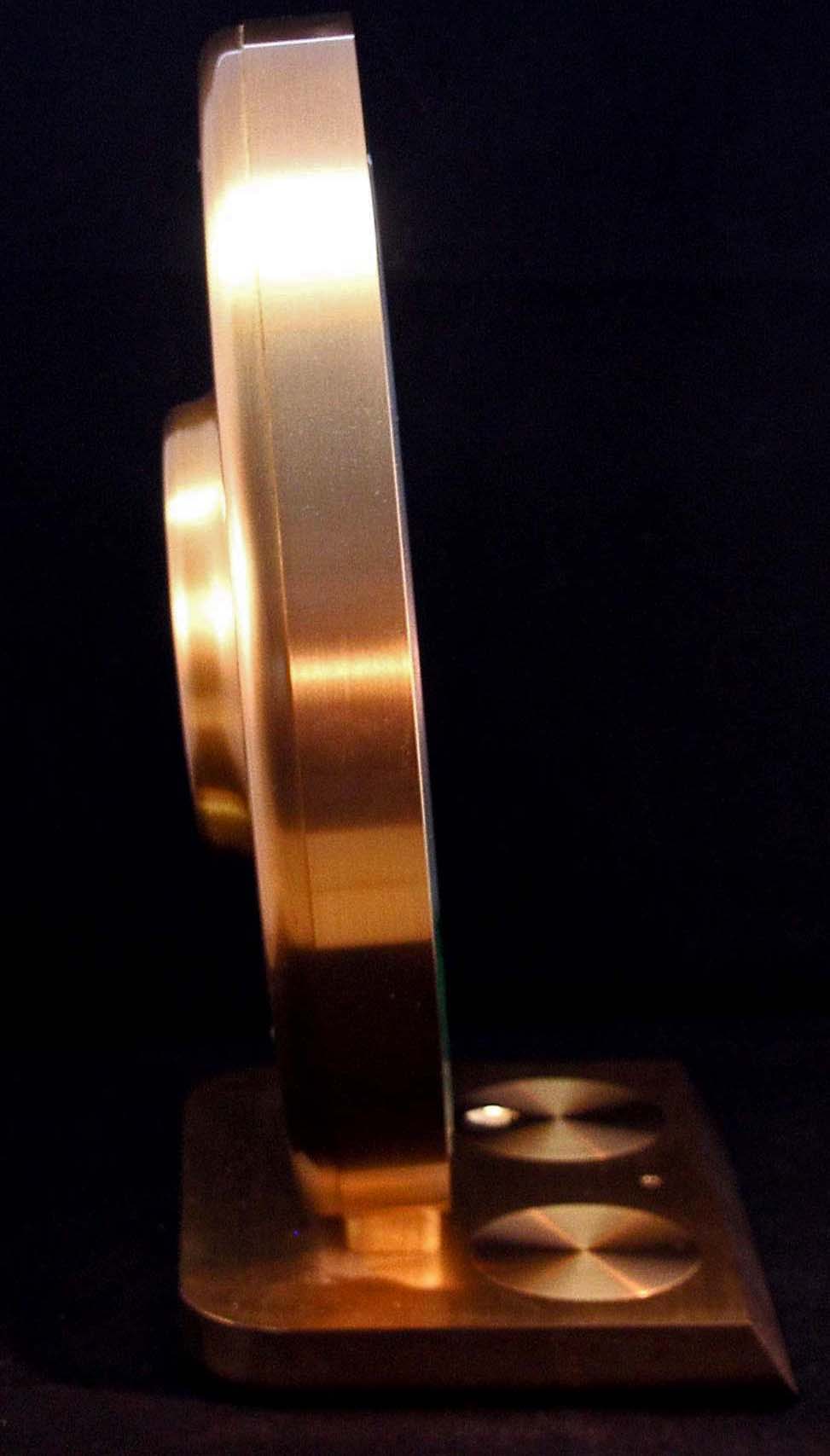

4. Seitliche Ansicht

5. Seitenansicht

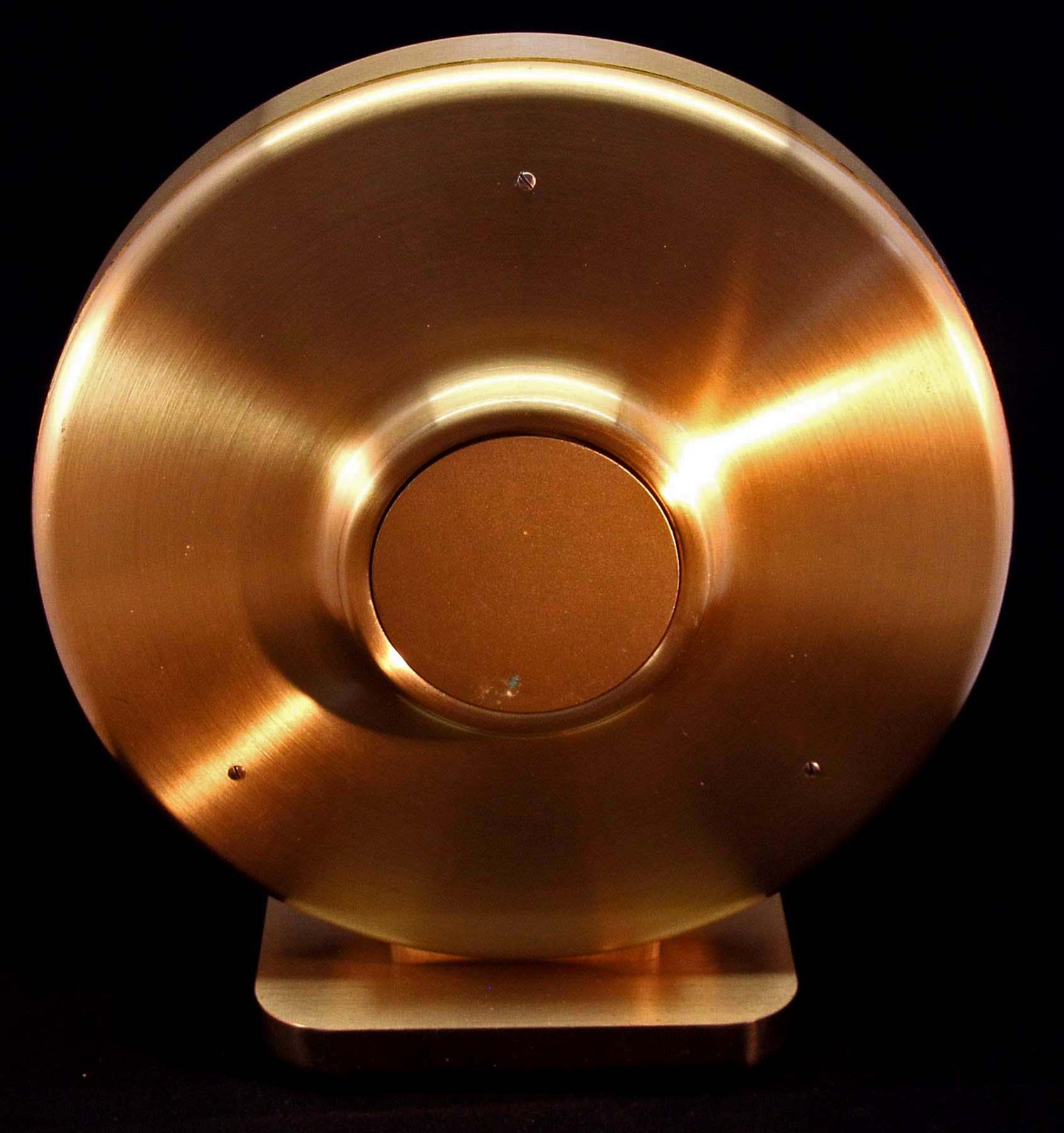

6. Rückansicht

Batteriewechsel/Einstellen:

Analog Anzeige wie gewohnt bei Quarzwerken einstellen. Nach dem Einlegen der Batterie leuchten einige LED und im LCD blinkt "1985".

Mit dem Rad die Uhr auf MEZ stellen (Berlin, Stockholm…, -> Bild 9. Kleinen, versenkten Taster im Fuß zwischen Messingtaster und Rad drücken.

Jahrhundert durch Drücken des großen, linken Tasters einstellen z.B. "20"
Kleinen Taster drücken und das Jahr mit dem großen Taster einstellen z.B. „18“.
Kleinen Taster wieder drücken und wie davor genauso für Tag, Monat, Stunde und Minute verfahren.

Die Minute auf "+1" stellen und synchron, zu z.B. einer Funkuhr, den kleinen Taster bei 59 Sekunden drücken.
Als Bestätigung blinkt die "MEZ" LED kurz. Die LCD Uhr beginnt jetzt sekundengenau zu laufen.
Die anderen Zeitzonen werden automatisch vom Chip der LCD Uhr eingestellt, bzw. durch Ansteuerung über das "Rad" mittels "Teiler-Stufen" angesteuert.
Korrekturen/Änderungen der MEZ bei laufender Uhr wie eben beschrieben.

Sonstiges:

Eine Koppelung zwischen beiden Uhrwerken ist nicht vorhanden. Es bietet sich an die "LCD" Zeit immer auf MEZ eingestellt zu lassen, da sonst die Zeitzonen bei der "Sommerzeit" -> MESZ nicht passen. Nur die analoge Uhr in diesem Fall (Sommer) auf MESZ stellen.

Hinweis -> Der Chip der LCD Uhr, hier die Berechnung der Zeitzonen und die gesamte Ansteuerung mittels Kontaktbahnen unter dem Rad sind extrem störanfällig.

Es sind bisher kaum Uhren mit einwandfreier Funktion - ohne Instandsetzung - bekannt. Meist funktionieren zwar die LED, die Zeiten werden bei einigen oder mehreren Zonen aber nicht richtig angezeigt.

Das analoge Werk, und die "normale" LCD Uhr laufen hingegen in der Regel auch nach inzwischen über 20 Jahren störungsfrei und sehr genau.

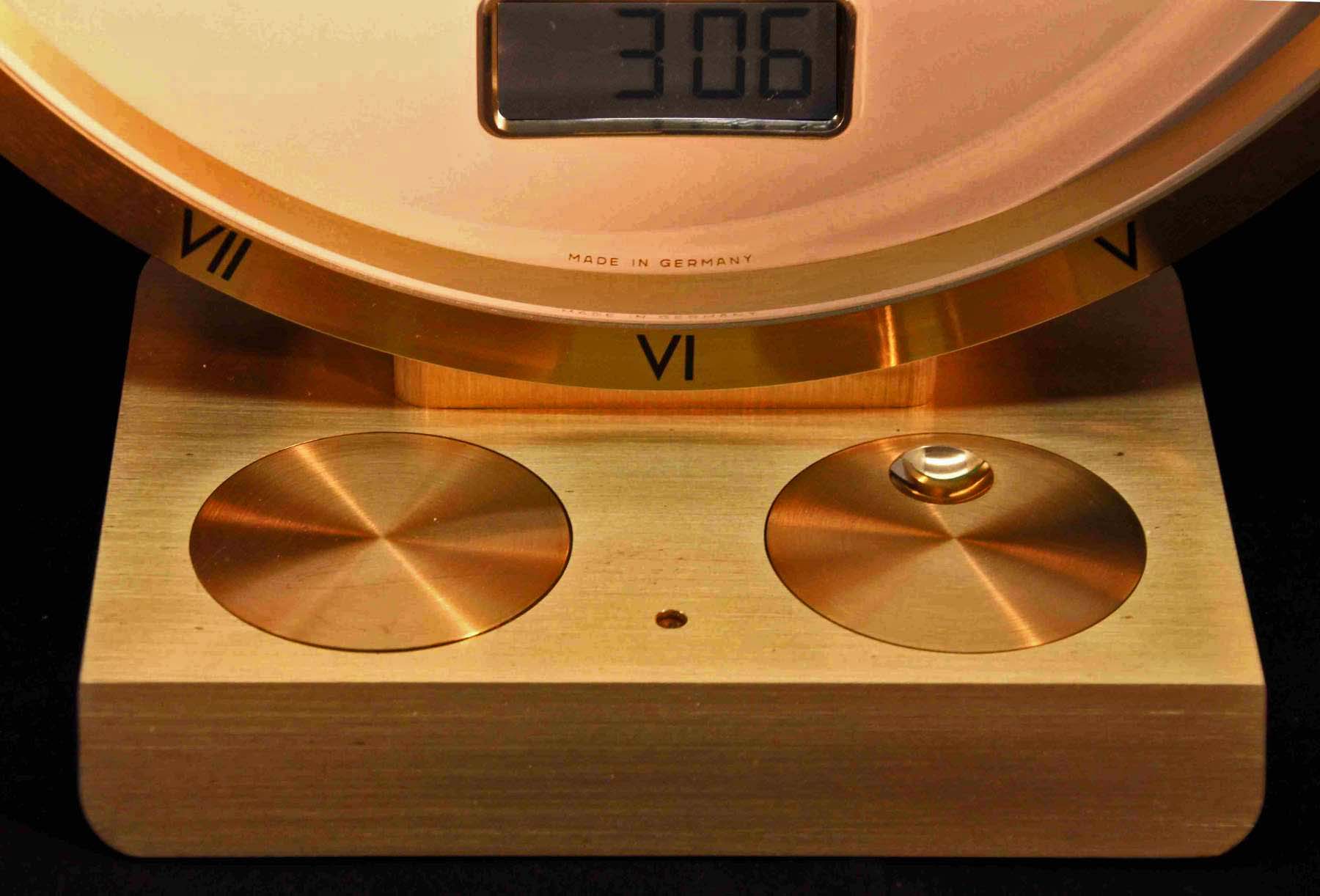

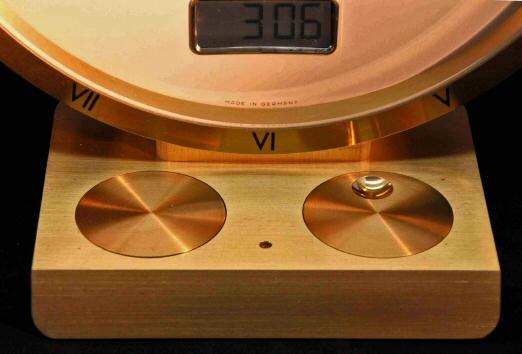

7. Detailansicht - Fuß mit Taster
und der LCD Anzeige

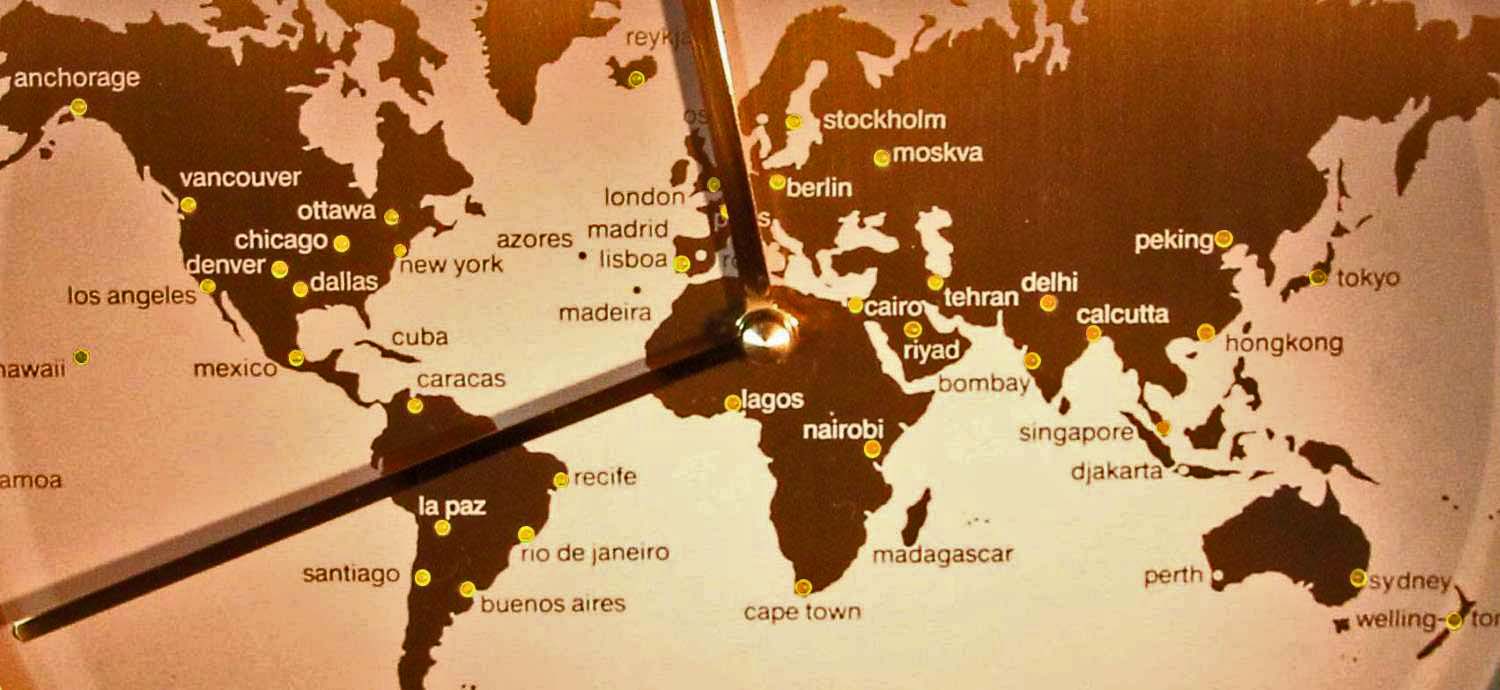

8. Detailaufnahme aller LED´s
in leuchtend als Demo

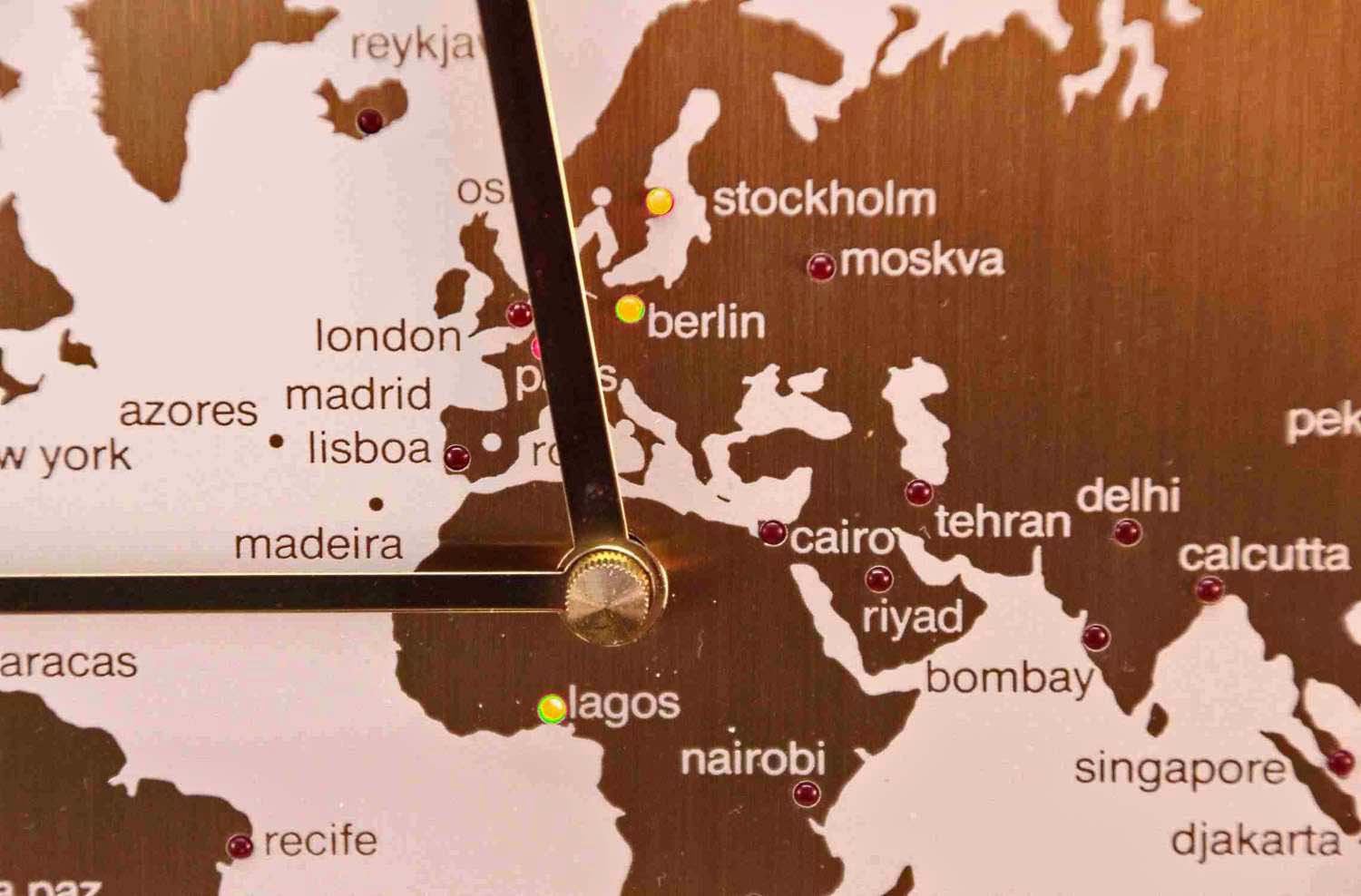

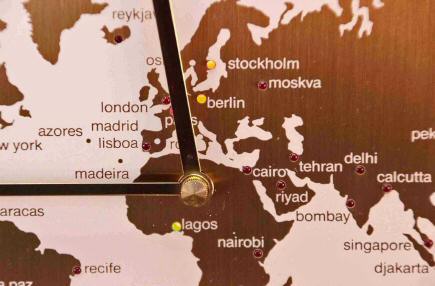

9. Die LED der MEZ.
Als Beispiel für die Anleitung
