Einfache Restaurierungsarbeiten an
alten Walzen-Spieldosen

Weitere Infos auf folgenden Seiten:
square30_yellow.gif  Ausführliche Restaurierungen Walzen-Spieldosen
square30_yellow.gif  Einfache Restaurierungen Walzen-Spieldosen
square30_yellow.gif  Technische Details Walzen-Spieldosen - Teil 1
square30_yellow.gif  Technische Details Walzen-Spieldosen - Teil 2
square30_yellow.gif  Datierung Walzen-Spieldosen
square30_yellow.gif Die Spieluhren-Metropole Sainte-Croix in der Schweiz
square30_yellow.gif Walzenspieldosen J.H. Heller - Thorens - Rzebitschek
square30_yellow.gif Links + Adressen + Museen
square30_yellow.gif  Technische Details zu Blechplatten-Spieldosen
square30_yellow.gif  Blechplatten-Spieldosen - Ausführliche Dokumentation
square30_yellow.gif  Lochplatten / Blechplatten reparieren
square30_yellow.gif  Lochplatten Größentabelle für Polyphon & Symphonion
square30_yellow.gif  Polyphon auf der Pariser Weltausstellung 1900
square30_yellow.gif  Zigarettenspender Automaten m. Spielwerk
square30_yellow.gif  Pfeifer Automaten von Griesbaum



An einem Beispiel einer alten Walzenspieldose gebe ich Hinweise wie man einfache Restaurierungs- und Reinigungsarbeiten selbst vornehmen kann.

Auf was man beim Kauf einer alten Walzenspieldose achten sollte.
Weitergehende Restaurierungen erfordern Spezialkenntnisse. Diese sollten Sie immer durch einen speziellen Restaurator durchführen lassen.   Hier klicken


Immer wieder findet man in stationären Auktionshäusern oder auch bei eBay interessante Walzenspieldosen. Die geforderten Preise orientieren sich an vielerlei Kriterien.

Unabhängig von mechanischen Besonderheiten einzelner Spieldosen ist natürlich der technische und optische Zustand einer Spieldose eines der wichtigsten Kriterien bei der Preisgestaltung überhaupt.


Eine kleine Auswahl auf was man achten sollte:
 Wann wurde die Walzen-Spieldose gefertigt? Informationen dazu auch hier.
 Wieviele Tonzungen sind vorhanden? Eine mittelgroße Spieldose hat ca. 80 Tonzungen !
 Abgebrochene Tonzungen?
 Abgebrochene Spitzen an den Tonzungen? Mitunter schwer erkennbar. Lupe nehmen.
 Wie lang sind Tonkamm und Zylinder? Mittelgroße Spieldose = ca. 23 cm !
 Welchen Durchmesser hat der Zylinder? Mittelgroße Spieldose = ca. 5,5 cm !
 Wieviele Melodien sind auf dem Zylinder gestiftet ?
 Schlüssel- oder Ratschenaufzug? Schlüssel = meistens älteres Modell. Ratsche = neueres Modell.
 Melodien- Anzeige- bzw. Wahlschalter vorhanden?
 Mehr als ein Tonkamm vorhanden?
 Originaler Melodienzettel auf der Deckelinnenseite vorhanden? Sehr wichtig !
 Sind weitere Zusatzfunktionen vorhanden? Sehr wichtig !
    Beispielsweise Zither-Effekt? Glocken?  Harmonika? Trommeln, Kastagnetten usw. ?
Spezielles Spieldosen-Modell? Zum Beispiel: Piano-Forte Spieldose? Wechselbare Walzen? Revolver
   Mechanik? Plérodiénique oder Semihelicoidal System? etc. Weitere Infos zu Modellen --> hier.


Es gäbe hier noch vieles weitere aufzuzählen.....
Jedes besondere Extra teibt den Handelswert in die Höhe.
Über die große Vielfalt der Walzen-Spieldosen können Sie hier
mehr erfahren ->

Am schwierigsten ist es aber für den Laien den technischen Zustand zu beurteilen, da es hier oft auf kleinste Details ankommt die man für gewöhnlich nicht kennt. Eine Beurteilung ist auch wirklich nur möglich, wenn man die Spieldose direkt vor sich hat. Auch dann erfordert es immer ein gewisses Maß an Erfahrung.

Von daher gibt es immer ein gewisses Risiko ein solches Instrument über das Internet zu kaufen. Vor allen Dingen dann, wenn man nur unscharfe und zu wenige Fotos und keinen aussagekräftigen Text vor sich hat.
Abgesehen mal davon, dass Dinge behauptet werden die nicht unbedingt den Tatsachen entsprechen müssen. Bei eBay Privatverkäufen gibt es ja keine Rückgabemöglichkeit.
Es sei denn der Verkäufer hat in der Beschreibung etwas völlig falsches behauptet. Aus diesem Grunde scheinen einige der dortigen Artikelbeschreibungen absichtlich unklar und sehr kurz gehalten zu sein.

Bedenken Sie, dass nachträgliche Restaurierungen sehr teuer sein können. Es gibt leider nur wenige kompetente Restauratoren für dieses Spezialgebiet in Deutschland (!)

 Beispiel: Eine abgebrochene Tonzunge am Tonkamm kann ein erfahrener Restaurator ersetzen. Wenn sie mit ca. 100 Euro pro erneuerter Zunge rechnen, liegen Sie gar nicht mal so verkehrt (!)

Das kleinste Risiko geht man beim Kauf ein, wenn die Spieldose ihrem Alter gemäß gut erhalten, und technisch in Ordnung ist - nichts wesentliches beschädigt oder abgebrochen ist.

Viele alte Spieldosen sind dann aber häufig extrem verschmutzt durch den Staub der Jahrzehnte. Das alte Öl und Fett in den Lagern ist verharzt. Sie sehen auch generell recht unansehnlich aus. Die gesamte Mechanik ist durch die entstandene übergroße Reibung schwergängig geworden.

Dann sollte man die Spieldose kompl. demontieren, reinigen, evt. die Oberflächen polieren, zusammenbauen, justieren und ölen. Das Walzenspielwerk wird wieder in seiner alten Schönheit erstrahlen, die Mechanik "schnurrt" wie in ihren besten Tagen. Der Wert einer solchen Walzenspieldose steigt dadurch natürlich erheblich.
Versuchen Sie aber nicht jede kleine Macke wegzupolieren. Alterspatina darf man ruhig sehen.


Das wichtigste vorweg...

Als erstes muß vor jeder Reparatur - besonders vor einer kompl. Demontage - der Antrieb, also die Antriebsfeder vollständig entspannt werden! Man überzeuge sich, daß die Feder entspannt ist und der Kamm "am Platze" ist, das heißt, kein Stift berührt eine Kammspitze! Erst danach erfolgt die Demontage des Windflügels (!)

Wie entspannt man die Antriebsfeder im Federhaus?
Nun, man kann natürlich das Walzenspielwerk so lange ablaufen lassen bis keine Antriebsenergie mehr vorhanden ist und der Zylinder von allein stehen bleibt. Allerdings muss sich der Zylinder bei Stillstand an der "neutralen Nullstellung" befinden. D.h. an der Stelle, wo keine Stifte die Tonzinken berühren. Also unmittelbar dort, wo ein Lied gerade beendet wurde.

Trotzdem wird die Antriebsfeder noch immer nicht vollständig entspannt sein (!)
Zur vollständigen Entspannung der Feder sollte man am Federhaus-Gesperr ansetzen. Den Ratschenhebel oder den Aufzugschlüsel festhalten und ganz vorsichtig die Sperrklinke am Sperr-Rad anheben und sehr vorsichtig weiter entspannen.

Wer das nicht beachtet, riskiert einen sogenannten "RUN".
Das bedeutet.... Da die automatische Bremse durch die Windflügel plötzlich wegfällt, wird die noch (teilweise) gespannte Antriebsfeder im Federhaus mit ihrer ganzen Kraft plötzlich den Zylinder extrem schnell durchdrehen. Dadurch können sich hunderte der Zylinderstifte verbiegen oder abbrechen und evt. auch Spitzen der Tonfedern abbrechen.
Ungezählte Walzenspieldosen wurden so schon zu Schrott verwandelt (!)

HINWEIS: Ab und zu kommt es vor, dass Verkäufer von Walzenspieldosen behaupten, die Melodien würden besonders "exotisch" klingen mit der Begründung zum Beispiel: "Die Spieldose wurde extra für den asiatischen Markt gefertigt". Daher die für unsere Ohren disharmonischen Klänge (!)

Es wurden tatsächlich Endes des 19. Jh. Walzenspieldosen für das Osmanische Reich und deren Musikgeschmack hergestellt. Ein Beweis dafür wäre, wenn originale Liedzettel an der Deckelinnenseite eingeklebt ist oder Inhaltsverzeichnisse vorhanden sind. Üblicherweise hatten alle Spieldosen diese Liedzettel.

Der Grund für die merkwürdigen Tonfolgen liegt aber oft darin, dass die Walzenstifte nicht 100%ig mit den richtigen Tonzungen des jeweiligen Musikstücks im Eingriff stehen.
Sie sind also leicht horizontal verschoben. Daher die "Katzenmusik". Unter Umständen auch die Folge eines "Runs", verbogener Zylinderstifte, zu großer Reibung beim seitlichen Verschieben des Zylinders zwischen den einzelnen Musiktiteln usw.


Nachfolgend das Beispiel einer eher kleinen Walzen-Spieldose aus der Schweiz um 1880
HxBxT   12,5 cm x 35 cm x 15,6 cm
Länge der Walze = 7" = 17,8 cm
Länge des Tonkamms = 16,7 cm
61 Tonzungen.
Sechs Musiktitel / Themes sind auf der Walze gestiftet.

 Klick auf die Fotos

Vergrößerte
Darstellung in
einem neuen
Fenster

Typisches Gehäuse einer Schweizer Spieldose
Draufsicht bei
geöffnetem Glasdeckel
 Zylinder+Tonkamm+
Drehzahlregler/Windflügel
Zylinder+Tonkamm+
Drehzahlregler/Windflügel
Draufsicht aller
demontierten Teile
Zylinder+Tonkamm
vor der Reinigung
Zylinder+Tonkamm
nach der Reinigung


Ein erfahrener "Bastler" sollte eine Demontage hinbekommen. Das eigentliche Walzenspielwerk mit seiner (meist) Guß-Grundplatte ist normalerweise mit 4 -6 langen Schrauben an der vorderen und hinteren Gehäuseseite befestigt. Diese also herausschrauben, und die Grundplatte vorsichtig nach oben ziehen.

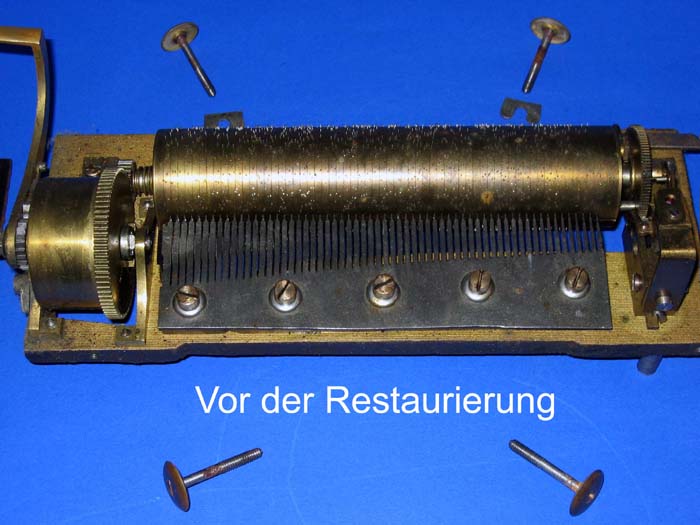

 Das Ergebnis sieht dann etwa so aus:
  Klick auf das Foto

   Bevor Sie jetzt an die Demontage der Einzelteile gehen....

Hier noch einmal ! Zugfeder im Federhaus entspannen um einen gefüchrteten "RUN" zu vermeiden !!
(Siehe Text dazu weiter oben)

Oft lassen sich die großen Schrauben am Tonkamm nicht so ohne weiteres lösen, da sehr schwergängig.
Hier hilft es oft nur die jeweilige Schraube oben am Kopf zu erwärmen. Bitte nicht mit einer offenen Flamme vom Brenner. Der polierte Stahl würde sich sofort in seiner Eigenschaft verändern und verfärben.
Nehmen Sie einen größeren starken Lötkolben und erwärmen Sie moderat den Schraubenkopf so lange, bis sich die Schraube lösen lässt. Meistens funktioniert es !

Übrigens....  Beim Zusammenbau aller Einzelteile nach der Reinigung müssen die Tonzinken des Kamms natürlich zu 100% ganau auf die kleinen Stahlstifte des Walzenzylinders treffen.
Das ist normalerweise bei den größeren Walzenspielwerken gewährleistet, da sich an der Unterseite des Kamms zwei feste Fixierungsstifte befinden, welche in die korrespondierenden Bohrlöcher der Grundplatte eingefügt werden.

Bei den ganz kleinen Spieldosen fehlen diese Fixierungsstife manchmal. Dann muss man mit sehr viel Fingerspitzengefühl versuchen den Kamm optisch an den Walzenstiften auszurichten.

Bei der weiteren Demontage die einzelnen Teile in kleinen Plasikbehältern sicher aufbewahren. Die Reinigung kann dann wie bei den alten französischen Rundpendulen-Uhrwerken erfolgen.

Alle Teile - mit Ausnahme des Zylinders und des Federhauses - ca. 20 min. in ein sehr warmes Reinigungsbad einlegen. Ganz wichtig ist, dass alle Teile von der Reinigungsflüssigkeit bedeckt sind. Wenn nicht, erfolgen Verfärbung der nicht bedeckten Teile.

Will man auch das Federhaus innen mit Aufzugsfeder reinigen, dieses nicht komplett in die Reinigungsflüssigkeit einlegen. Sollte man unbedingt eine Reinigung des Federhauses innen wünschen, muss die Feder vorher ausgebaut werden. Zum Aus- Einbau der starken Zugfedern am besten einen guten Federwinder - gibt es im Handel bei SELVA oder Fa. BERGEON - benutzen.

Achtung!
Ein- Aus- Einbau der starken Zugfeder unbedingt unterlassen, wenn diesbez. zu wenig Erfahrung vorhanden ist (!)
Die Prozedur ist für Laien nicht gerade einfach und u.U. auch gefährlich. Eine sich plötzlich unvorhergesehen entspannende Zugfeder hat eine "durchschlagende" Energie (!) der auch Finger nicht immer standhalten.

Man nehme eine flache Schale (besser wäre ein Ultraschallbad) mit einer Lösung aus heißem Wasser, verdünntem Salmiakgeist (Ammoniak) und etwas flüssiger Seife oder reichlich Haushaltsspülmittel bzw. eine waschaktive Substanz, also ein TENSID.  Ca. 1-2 Schnapsgläser 9%igen Salmiakgeist auf 2 - 3 Tassen Wasser.

Etwa 30-45 Minuten in der sehr warmen Reinigungslösung eingelegt lassen. Bei sehr starken Verschmutzungen evt. mit einer weichen Bürste behandeln. Dazu die Teile mit einer Pinzette vorsichtig aus dem Bad heben.
Evt. reicht auch leichtes Schwenken in der Flüssigkeit.

Das beste wäre natürlich die Benutzung eines professionellen Ultraschallbades wie in der Abb. unten zu sehen. Hierbei hat man ein einwandfreies Ergebnis, bei minimalem Aufwand.
Nach diesem Reinigungsbad die Teile zum Abspühlen und Neutralisieren in eine flache Schale mit Benzol oder Reinigungs-Benzin legen.

Dort noch einmal schwenken, und mit einem fusselfreien Tuch oder Fön trocknen. Das Trocknen muß sehr gründlich erfolgen. Viele bevorzugen dazu moderate Warmluft vom Fön.
Die jetzt gereinigten Messingteile sind sehr empfindlich gegen erneutes Anfassen mit den Fingern. Durch den Handschweiß entstehen hervorragende Fingerabdrücke. Also vorsichtig vorgehen, evt. dünne Kunststoff Handschuhe verwenden.


 Klick auf die Fotos
proxxon stahlbuersten.jpg
 links, vor der Behandlung
rechts, fest fertig
Ultraschallbad mit Reinigungsflüssigkeit
Neutralisierungsbad
Polierte Messingbrücke
Runde PROXXON Stahlbürstchen

Die Messing und Stahlteile sollten jetzt noch poliert werden. Die Oberfläche wird erst dadurch wieder richtig glänzen. Man verwende dazu ein schnell rotierendes Stahlbürstchen in einer Mini-Bohrmaschine.  Ich benutze dazu runde Stahlbürstchen der Fa. PROXXON. Siehe Foto oben.

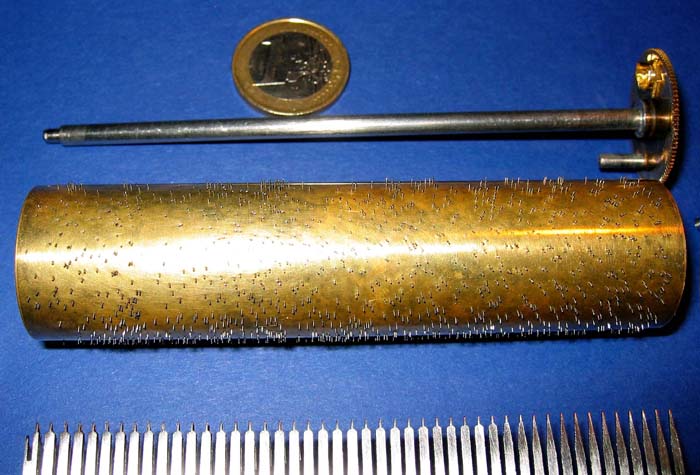

Die Walze / Zylinder mit seinen vielen tausend feinen Stiftchen muss gesondert gereinigt werden. Es mag verschiedene professionelle Methoden geben.

Eine einfache Methode für einen Laien ohne Hilsmittel besteht darin - bei größeren Walzen - diese mit beiden Lagern auf der originalen Gussplatte zu befestigen und dort eine mechanische Handreinigung durchzuführen. Kleinere Walzen können natürlich "direkt in der Hand" bearbeitet werden.

Immer wieder - und wirklich ausdauernd - mit weichen Bürsten, z.B. Zahnbürsten den Zylinder mit einem Messingputzmittel (z.B. SIDOL, Estlerglanz usw.) einreiben und nach einer kurzen Einwirkdauer vorsichtig mit sauberen Bürsten abputzen. Statt Zahnbürsten eignen sich auch hervorragend neue unbenutzte mittelgroße Schuhbürsten mit weichen Borsten.

Nach meiner Erfahrung muß das Messing-Putzmittel einige Zeit auf der Oberfläche einwirken können um ein befriedigendes Ergebnis zu erzielen. Geduld ist gefragt, da dieser Vorgang u.U. mehrmals wiederholt werden muss (!!!)
Zum Schluß weiterhin mit sauberen weichen Bürsten das Messing-Putzmittel von der Oberfläche des Zylinders durch Abputzen entfernen bis eine absolut saubere Fläche entstanden ist. Die Bürsten können zwischendurch natürlich immer wieder mit warmem Wasser, Seifenmittel und Warmluft gereinigt werden.


Zum endgültigen Neutralisieren und entfernen kleinster Reste Putzmittel kann wieder Benzol oder Reinigungs-Benzin benutzt werden.
Achtung, natürlich hier nie Tücher od. ähnl. verwenden. Die feinen Stiftchen könnten verbogen werden (!)

Zum Trocknen moderate Warmluft verwenden - aber Achtung !!! - keinesfalls zu heiß !!! Da sich innen im Zylinder Wachs befindet welches sonst schmelzen könnte.
 Klick auf das Foto   Reinigung mit Messingputzmittel
an einer kleineren Walze, hier direkt in der Hand.





 Klick auf die Fotos



Stiftwalze
vor der Reinigung
Stiftwalze
nach  der Reinigung
Fliehkraftregler/Windflügel


Der Fliehkraftregler / Fliehkraftbremse oft auch Windfang genannt - mit den zwei Windflügeln besteht aus diversen Einzelteilen. Alles sollte demontieret werden, um es im Reinigungsbad zu säubern. Immerhin macht der Flügel ca. 2000 Umdrehungen pro Melodie, und das in ca. 50 Sekunden (!)

Die wesentlichen Teile sind die Windflügel, der Bock, die Deckplatte mit Lagerstein, die Übersetzung mit den Zahnrädern und dem länglichen Schraubenrad, dem Bremshebel und der Abstellung sowie des Zahnrads an der Spielwalze mit der Abstellkurve.

Der meist rote Lagersteine (Rubin) in der Deckplatte sollte untersucht werden.
Oft ist der Stein durch die Spitze der Windflügel ausgelaufen.

Dann sollte man den Stein ersetzen. Falls kein Ersatzstein zur Verfügung steht genügt es, die Deckplatte etwas zu verschieben, so daß ein anderer Punkt zum "Arbeiten" kommt.
Statt eines fehlenden Rubin-Lagersteins könnte man versuchen ersatzweise ein gehärtetes Stahlplättchen einzusetzen. Zum Beispiel aus einem kleinen Stück gehärteten Federstahl einer Uhrenaufzugfeder (!)

Vorher muß auf alle Fälle die Spitze der Windflügel poliert werden. Die Spitze muß ein wenig abgerundet sein, da sonst der Lagerstein bald wieder ausläuft. Das kann zu einer Störung, zumindest zu einem unruhigen Lauf führen.

Auch zu große Zapfenlöcher der Flügelwelle sind schuld an evt. unruhigem Lauf oder daran, dass es rattert. Diese Löcher müssten dann eigentlich ausgebuchst werden, was allerdings keine Laienarbeit ist. Für einen Uhrmacher ist dasein leichtes Unterfangen.


  Klick auf das Foto

Vergrößerte Darstellung in
einem neuen Fenster
Detail - Foto mit Hinweisen
einer Walzenspieldose


Der Bremshebel sollte nicht zu locker sein, darf aber auch nicht zu fest gehen, sonst stoppt der Windflügel zu plötzlich. Es kommt selten vor, aber beschädigte oder verschlissene Zahnräder des Übersetzungsgetriebes sollten ausgewechselt werden. Auch hier evt. durch einen Uhrmacher anfertigen lassen.



Schönes Video mit Klangbeispiel einer
Schweizer WalzenSpieldose um 1875  Video mit Ton einer Schweizer Walzenspieldose



Beim Einsetzen der Räder ist sorgfältig darauf zu achten, daß die Zahnräder gut befestigt werden. Die Räder könnten sich sonst lösen, was unweigerlich zur Zerstörung des Instrumentes führt. Nachdem alles zusammengesetzt ist, sind alle Lagerstellen mit gutem Uhrenöl zu ölen.
Man sollte Uhrenöl für "Großuhren" verwenden. U.a. bei Fa. SELVA zu beziehen. Danach erfolgt eine Überprüfung ob alles leichtgängig und ohne zu viel Spiel läuft.



 Klick auf die Fotos


Eine besondere Stelle habe ich auf dem oberen Foto mit einem roten Pfeil gekennzeichnet.
Hier kommt das längliche Schraubenrad mit einem spez. gezahnten Zahnrad in Eingriff.

     Wenn ein altes, aber sonst intaktes Walzen- oder Plattenspielwerk nicht mehr so recht laufen will und immer wieder stehen bleibt liegt es oft daran, dass an dieser Stelle des Windflügelblocks ein wenig Öl fehlt. Kleine Ursache - große Wirkung (!)

Mit der unteren Schraube auf der Rückseite des Windflügelbockes kann noch die Eingriffstiefe des Schraubengewindes, und damit die Leichtgängigkeit reguliert werden.



  Klick auf die Fotos

Federhaus
vor der Reinigung
Federhaus
nach der Reinigung mit Malteserkreuz
+ Walzenlager links+rechts
Komplett montiert
aber ohne Tonkamm
oben lks. der Ratschenhebel


Zylinder+Tonkamm
vor der Reinigung
Tonkamm
nach der Reinigung
Tonkamm von unten


Oben zwei Fotos des Federhauses mit einer sog. klick--> Malteserkreuzstellung. Benannt nach einem Bauteil in diesem System, das ein wenig wie ein Malteserkreuz aussieht.

Dieses System mit seiner Malteserkreuzstellung verhindert zum einen, dass das Federhaus ganz abläuft, zum anderen dass es ganz aufgezogen werden kann.
Dadurch wird der erste und der letzte Teil der innenliegenden Zugfeder nicht ausgenutzt, was einen gleichmäßigeren Ablauf zur Folge hat. Findet man auch bei vielen alten Uhren!

Hinweis...
Der Finger, der das Malteserkreuz weiterbewegt, ist bei zahlreichen Walzenspieldosen und alten Uhren irgendwann einmal absichtlich ausgebaut worden. Der "Täter" erhoffte sich damit bei einem schwergängigen Werk - was man eigentlich hätte reinigen müssen - auch noch das letzte bischen an Kraft aus der Zugfeder herauszuholen.

Damit hat man gute Chancen die Feder endgültig zu überanspruchen und einen Federbruch zu riskieren. Das sinnvolle System ist damit also außer Betrieb gesetzt worden. Was kann man machen? Stellfinger neu anfertigen, oder Feder nicht bis zum "Letzten" aufziehen.



Bevor das Federhaus entfernt wird, muß der Ratschenhebel (auch Rätsche genannt) mit dem Ratschenrad entfernt werden. Man prüfe, ob die zugehörige Sperrklinke nicht zu viel Luft hat! Beim Demontieren des Ratschenwerkes macht man sich am besten eine Markierung auf der Welle, um es später in gleicher Position wieder einbauen zu können.

Beim Reinigen des Tonkamms hüte man sich - falls vorhanden - massiv Rost an den Tonfedern abzuschaben, weil das die gestimmten Tonfedern in der Tonhöhe verändern könnte. Leichtes Abpolieren von Rost an den Tonfedern muss reichen. Beim Reinigen sorgfältig auf die Unterseite der Tonfedern achten, da sich hier die empfindlichen Dämpferfederchen befinden. Rostentfernung am Grundkörper des Tonkamms ist dagegen weniger problematisch.



Nach Klick auf den Button wird auf einer weiteren Seite
eine ähnliche Walzenspieldose vorgestellt --->
Weitere Infos zu einer weiteren kleineren Walzenspieldose



Ein wahres Wunderwerk der Technik befindet sich aber unter dem Tonkamm.
Genauere Infos zu den dort liegenden wichtigen Dämpfern finden Sie hier:

    Klick auf das Foto

Vergrößerte
Darstellung in
einem neuen
Fenster

    Tonkamm von unten
    Detailansicht


Was viele nicht wissen !

Unter dem Tonkamm - ohne Demontage kaum sichtbar - befinden sich die sog. Dämpferfederchen.
Siehe Foto oben = roter Pfeil.
Ohne diese Dämpfer würde jede Spieldose erbärmlich quietschen und schnarren. Die Dämpfer bestehen meistens aus sehr dünnem elastischem und leicht gehärtetem Feder-Stahl. Nur die ganz kleinen Spieldosen haben als Dämpfer-Federn richtige Teile von echten Hühnerfedern !

Befestigt werden sie durch einen konischen Stift. Siehe Foto, oben = grüner Pfeil.

Bei den tieferen Tönen ist an der Tonfeder noch ein genau definiertes Bleigewicht befestigt.
Durch seine träge Masse wird ein bestimmer Tonwert gewährleistet. Siehe Foto, oben = gelber Pfeil.

Jede Tonfeder ist also in einem ganz bestimmten Ton z.B. C Cis G Gis E F u.s.w. zugeordnet, und danach genauestens gestimmt worden. Gerade das Erneuern einer Tonfeder ist daher für den Laien kaum möglich, da diese Tonfedern auch nicht wie bei einer Tonleiter gestimmt sind. Hier ist also normalerweise ein wirklich fähiger Restaurator gefragt.

Wundern Sie sich also nicht, wenn Ihre alte Spieldose klirrt und schnarrt. Es sind oft die dejustierten oder abgebrochenen Dämpferfederchen, die Sie ja ohne Ausbau kaum sehen können. Ein Verkäufer wird Ihnen weismachen wollen, dass es doch nur ein kleines Problemchen sei.

Wenn er sich da mal nicht irrt......... Er irrt sich !!!
Das korrekte Erneuern von Dämpfer-Federn erfordert viel Fingerspitzengefühl, Erfahrung und ist für den Amateur kaum zu bewerkstelligen.
Der Laie sollte also von vornherein keine zu stark klirrenden Spieldosen kaufen (!)


 Die Blei-Korrosion der Tonfedern !

Bei unsachgemäßer Lagerung der Walzen- oder Platten-Spieldosen in Kellern und auf Dachböden kann unter ungünstigen feuchten Bedingungen die gefürchtete Blei-Korrosion   oder auch Bleifraß genannt auftreten.

Unter den Tonzungen der tiefer gestimmten Töne befinden sich genau abgestimmte Bleigewichte. Sie sollen die jeweilige Tonzunge zu einer langsameren Schwingung  =  tieferer Ton = veranlassen. Ohne diese Bleigewichte könnten die tieferen Töne nicht erzeugt werden, da die länge der Zunge ja mechanisch begrenzt ist. Bleigewicht und Tonzunge bilden also eine Einheit und sind in Ihrer Masse auf den jeweiligen Ton gestimmt.
Durch den Korrosionsprozess verändert sich die Bleioberfläche. Es bilden sich hellgraue Krusten, Lochfraß und Kavernenbildung. Das Schwingen der Tonzunge wird u.U. mechanisch stark behindert (!)

Fräst man aber das überstehende Blei mit einem Scheibenfräser ab, verringert sich die Masse, und damit der Ton. Der Tonkamm wird verstimmt und damit eventuell unbrauchbar.
Restaurateure müssen also hier vorsichtig arbeiten und verlorengegangene Blei-Masse ersetzen. Vorausgesetzt man weiß VORHER welchen Ton die die Zunge überhaupt erzeugen sollte (!)

Folgend 3 eindrucksvolle Fotos von Bleifraß. Unterseite des Tonkamms einer Platten-Spieldose.

  Klick auf die 3 Fotos zum  Vergrößern
Restaurierte Tonfedern
Der gleiche Kamm restauriert
Bleigewichte erneuert



  Klick auf die Fotos

Zylinder+Drehflügelregler
auf Gussplatte
Alles kompl. montiert
nach der Reinigung
Detailansicht Federhaus
mit Ratschenhebel und Sperrklinke
vor der Reinigung
Detailansicht Federhaus
mit Ratschenhebel und Sperrklinke
nach der Reinigung
Detailansicht Federhaus
mit Ratschenhebel
nach der Reinigung
Detailansicht Zylinder+Drehflügelregler
vor der Reinigung
Detailansicht Zylinder+Drehflügelregler
nach der Reinigung

  Klick auf die Fotos

Detailansicht Zylinder Drehflügelregler
vor der Reinigung
Detailansicht Zylinder Drehflügelregler
nach der Reinigung

  Klick auf die Fotos

Kompl. Spieldosenwerk
vor der Reinigung
Kompl. Spieldosenwerk
nach der Reinigung
Spieldosenwerk in Korpus eingesetzt



 Walzen-Spieldosen reparieren
Diese weitere Anleitung wendet sich an
sehr erfahrene Mechaniker bzw. Uhrmacher



  Klick auf die Fotos

Draufsicht im Gehäuse vor Demontage und Reinigung
Draufsicht im Gehäuse nach Demontage und Reinigung
Detailansicht links

  Klick auf die Fotos

Wieder in den Kasten eingebaut - rechte Seite
Draufsicht total
Original-Melodienzettel



Drei große Probleme bei alten Walzen-Spieldosen

  Klirren und Kratzen ?

Ohne die geniale Erfindung des Dämpfers, gäbe es Walzenspieldosen in dieser Vielfalt sicher nicht. Defekte Dämpfer-Federchen sind einer der häufigsten Fehler bei alten Walzen-Spieldosen!

Hörbar, durch mehr oder weniger starkes klirren und kratzen beim Spielen. Die kleinen Dämpfer-Federchen sind dann dejustiert oder fehlen sogar ganz weil sie abgebrochen sind.

Das Erneuern der Dämpfer-Federn erfordert neben dem richtigen Material - flacher biegsamer Federstahl - sehr große Erfahrung und Geschick. Ganz kleine Walzenspieldosen haben als Dämpfer tatsächlich originale Teile von Hühner- Gänsefedern!

  Abgebrochene Spitzen bei den Tonfedern/Stahlzungen?


Oft erst auf den zweiten Blick erkennt man, dass die Spitzen der Tonfedern abgebrochen sind. Diese Tonfedern können dann natürlich von den Walzen-Stahlstiften nicht angerissen werden. Dieser Ton fällt dann komplett für alle Lieder auf der Walze aus.

Das mag bei 2-3 abgebrochenen Tonfeder-Spitzen noch nicht auffallen. Sind es mehr, sollte man die Kosten für eine eventuelle Restaurierung beachten. Die abgebrochenen Spitzen können neu angesetzt werden.

Die Tonfeder muss dann natürlich völlig neu gestimmt werden. Dazu muss man aber den Original-Ton der Zunge kennen (!!!)


Fehlende oder verbogene Stahl-Stifte auf der Walze ?

Bei vielen Musikdosen sind die Liedtitel im Abstand von nur ca. 0,4 mm auf der Walze gestiftet.
Ist ein Lied zuende gespielt, bewegt sich der Zylinder also um 0,4 mm nach rechts um das nächste Lied zu spielen, was höchste mechanische Präzision erfordert.

Diese Stahl-Stifte haben einen Durchmesser von nur 0,3 mm (!) Sie stehen ca. 1 mm (!) von der Walzenoberfläche hervor. Die Messing-Walze ist innen u.a. mit einem Harz ausgegossen.

Dadurch wird einerseits die Fixierung der Stahlstifte erreicht, andererseits eine Gewichtserhöhung des Zylinders, was eine bessere Klagfülle garantiert.

Jeder Stahl-Stift muss auf 1/10 mm genau die Tonfeder-Spitze treffen. Diese Stifte können verbogen sein. Sehr vorsichtige Justage mit einer feinen Zange ist möglich. Oft brechen die Stifte dabei aber völlig ab.

Wenn horizontal verbogen, dann trifft er die Spitze nicht. Wenn Vertikal verbogen, dann erklingt derTon zu früh oder zu spät. Fehlen die Stifte ganz - weil sie abgebrochen sind - ist es möglich diese zu ersetzen. Es erfordert aber entsprechende Kenntnisse und viel Geschick.


 Folgendes habe ich bei einer größeren
Zylinderspieldose mit Erfolg ausprobiert:

Als Material (ca. 0,3 mm Stahl, leicht gehärtet) kann man u.U. die Stahlsaite einer E-Gitarre verwenden. Vorzugsweise die G, H, und hohe E Saite.

Neuen Stahlstift auf den plan abgeschliffenen alten Stift aufsetzen, und mittels leichter Hammerschläge vorsichtig in die Walze hineintreiben. Dann auf richtige Höhe abschleifen und justieren.

Hier klicken





Auf was ist beim Kauf einer Walzenspieldose zu achten?

Etwas Grundsätzliches zur Begriffsbestimmung vorweg...

Eine weit verbreitete irreführende Bezeichnung für eine Spieldose ist allgemein "Spieluhr". Vermutlich kommt die Bezeichnung daher, dass Anfangs Zylinder-Spielwerke u.a. in Taschenuhren eingebaut wurden. Unter Sammlern hat sich die Bezeichnung Spieldose - in England/USA = Music Box - eingebürgert. Ja, Spieldose - obwohl es doch meistens gar keine "Dose" ist (!)
Nun sollte man das alles nicht so ernst nehmen. In Deutschland ist nun mal das Wort Spieluhr sehr populär. Und jeder weiß, was gemeint ist!

Am sichersten ist es natürlich eine restaurierte Spieldose in einem renomierten Antiquitätengeschäft mit einer Zeitgarantie auf Funktion (!) zu erwerben.
Der Kauf dieser Antiquität beim Händler hat allerdings auch seinen - meist recht hohen - Preis.

Ob dieser gerechtfertigt scheint kann man nur wissen, wenn man lange Zeit die Preisgestaltung im Antiquitätenhandel, bei klassischen Saal-Auktionen und im Internet z.B. bei eBay verfolgt hat. Grundsätzliche Kenntnisse zu Spieldosen vorausgesetzt.

Falls Sie sich mit der Materie "Alte Spieldosen/Spieluhren" nicht gut auskennen, vertrauen Sie bei Kauf eines defekten  Instruments nicht darauf dieses schon irgendwo reparieren lassen zu können. Einen kompetenten Restaurator in Deutschland zu finden ist nicht leicht.

Vertrauen Sie nicht den Aussagen von Antiquitäten-Händlern oder Privatverkäufern, dass es sich bei bestimmten Defekten "nur um eine Kleinigkeit" handelt die man mal eben schnell beheben kann.
Typische Ansage: "Muss nur ein wenig geölt werden".
Nicht immer, aber häufig sind diese Aussagen wg. Unkenntnis falsch, und/oder haben nur das Ziel schnell zu verkaufen.

Es gibt für diese über 100 Jahre alten Antiquitäten natürlich keine neuen Original-Ersatzteile irgendwo nachzukaufen. Angebotene alte Ersatzteile müssen 100%ig zum Original passen.
Alles kann feinmechanisch neu hergestellt werden zu entsprechenden Kosten natürlich.

Es gibt in Deutschland zwar viele Antik-Uhrmacher, aber kaum Restaurateure welche eine Spieldose in allen Belangen gekonnt in Stand setzen können.

Hinweis: Der Autor dieser Seiten übernimmt KEINE Restaurierungen (!)


Dreht sich der Zylinder noch - auch wenn das Federwerk nicht voll aufgezogen ist? Wenn nicht, deutet das auf eine lahme, evt. gebrochene Feder, oder eine total verharzte schwergängige Mechanik hin.
Fehlt der Finger der Malteserkreuzstellung am Federhaus? (Siehe Text oben)

Sind am Tonkamm ganze Tonfedern abgebrochen?
2-3 fehlende Tonfedern dürften noch wenig auffallen. Das Ersetzen ist für den Laien kaum möglich, eine Reparatur ist aufwändig und daher nicht ganz preiswert.

Ca. 100 Euro pro Zunge müssten Sie schon rechnen! Alle Tonfedern sind auf einen ganz bestimmten Ton gestimmt (!) Unter den Tonfedern mit den "tieferen" Tönen befindet sich noch ein genau definiertes Bleigewicht um die richtige Tonhöhe zu erhalten. Dazu ist es aber erst einmal nötig, dass der Restaurator die Tonhöhe der fehlenden Tonzunge kennt !!!!

Auf jeden Fall sind abgebrochene Tonfedern ein schwerer Mangel, der sehr preismindernd ist.

Man kann Tonkämme nicht "ab Lager" kaufen. Tonkamm und Walze bilden immer eine Einheit und sind aufeinander abgestimmt. Tonkämme müssen komplett neu angefertigt werden, sofern der Restaurator die korrekte Tonfolge kennt. Das dürfte sich allerdings finanziell nicht lohnen. Oder ein Restaurator hat zufälligerweise diesen Tonkamm für genau diesen Spieldosentyp als ausgebautes Alt-Teil vorrätig. Es gab allerdings tausende verschiedene Modelle, also eher unwahrscheinlich (!)

Ich warne daher Walzenspieldosen zu kaufen, bei welchen mehrere Tonzungen oder deren Spitzen abgebrochen sind!

Häufiger sind an den Tonfedern "nur" die Spitzen abgebrochen.
Achtung! Das sieht man auf den ersten Blick oft nicht. Genau hinsehen (!)
Das Ersetzten einer Spitze ist techn. zwar etwas einfacher.
Aber bedenken Sie, es fehlt jeweils ein Ton - wie bei einer ganz abgebrochenen Tonfeder.

Hören Sie ganz genau hin. Klirrt, zirpt oder quietscht es sehr stark?
Das deutet auf defekte, dejustierte oder völlig fehlende Dämpfer hin.
Achtung! Die Dämpferfedern, direkt unter den Tonkammspitzen sieht man von außen leider so gut wie nicht.
Ohne Demontage ist also nur eine Hörprobe möglich. Ersetzen ist natürlich möglich. Ein Laie dürfte damit allerdings schon überfordert sein. Auch das neujustieren erfordert viel Geschick und Erfahrung.

Läuft die Windflügelbremse (Windfang/Fliehkraftregler) ruhig und schnell?

Ist an der Windflügelbremse der obere Deckstein - meist roter Robin - vorhanden?
Nicht gebrochen?

Funktioniert die Start-Stop Funktion der Walzenspieldose korrekt?

Funktioniert die - meistens vorhandene - Hebel-Umschaltung? Wobei man wahlweise entweder immer nur den gleichen Titel abspielen kann oder fortlaufend einen Titel nach dem anderen abspielen kann.

Falls Glocken vorhanden sind: Werden diese korrekt angeschlagen?
Sind noch alle Glockenschalen und alle Glockenhämmer vorhanden?
Die Glocken werden von einem gesonderten kleinen extra Kamm ebenfalls durch die Walzenstifte gesteuert.
Sind auch hier noch alle Kammzähne und Kammspitzen vorhanden?

Schauen Sie sich die winzig kleinen Stifte der Walze genau an. Sind viele zur Seite oder nach hinten verbogen?
Die Walzenstifte sollen im Normalfall leicht schräg entgegen zur Walzendrehrichtung stehen.
Fehlen gar zu viele? Jeder fehlende Stift ist ein Ton weniger.
Hält sich das an enge Grenzen ist das noch hinnehmbar.

Achtung! Fehlende Stifte kann man sehr leicht übersehen in der Eile.
Eine Lupe zu benutzen wäre kein Fehler!
Stifte können evt. ersetzt werden. Ist aber Sache des Restaurators oder aber versierter Bastler.

Ist der Ratschenaufzug ausgeleiert? Ist nicht so schlimm, kann man reparieren. Walzenspieldosen mit Schlüsselaufzug sind älteren Datums und oft begehrt.
Eine zeitliche Zuordungstabelle finden Sie hier:

Natürlich ist der Zustand des Holzgehäuses auch nicht ganz unwichtig. Restaurierungsarbeiten sind hier meistens einfacher durchzuführen. Jeder sollte wissen, was er sich zutraut.

Auf Holzwumlöcher achten, häufiger sind die Deckel-Scharniere ausgebrochen oder der gläserne Zwischendeckel ist zerstört. Auf dem Deckel befindet sich meistens eine Intarsienarbeit mehr oder weniger guter Qualität. Das Deckelschloß funktioniert häufig nicht, der Schlüssel dazu fehlt fast immer. Ist aber alles reparabel.


Zum Schluß noch etwas sehr wichtiges! Ist der Original- Melodienzettel auf der Innenseite des Deckels noch vorhanden?

Ohne Original Melodienzettel sinkt unter Sammlern der Wert einer Spieldose erheblich. Er könnte aber auch gefälscht sein, um den Wert einer Spieldose zu erhöhen.
Diese Inhaltsverzeichnisse werden schon als unbeschrifteter Nachdruck angeboten.
Wie man hier sehen kann -->

Fehlt der Original- Melodienzettel, wissen Sie die Titel nicht und müssen raten. Ist er gefälscht, können u.U. die falschen Titel darauf stehen.

Auf dem Melodienzettel steht oben oft die Anzahl der Musiktitel, häufig in der Angabe:

"Airs" . Z.B. -> 6 Airs = 6 Titel. Unten auf dem Zettel befindet sich häufig eine Nummer. Hierbei handelt es sich nur um die Typ-Nummer der Walze (!)



Die "Zeitschrift für Instrumentenbau" war
von 1880 - 1943 das führende gedruckte Medium
zu Mechanischen Musikinstrumenten (!)

Diese Zeitschrift online lesen? Klick auf das Bild!

Lesen? Hier klicken !!


Die Zeitschrift für Instrumentenbau wurde von Paul de Wit 1880 in Leipzig begründet und erschien bis 1943 in dessen Verlag. Sie diente als Fachorgan den Herstellern und dem Instrumentenhandel, war aber in ebensolchem Maße Publikationsmedium für die instrumentenkundliche und instrumententechnische Forschung.

In der Zeitschrift für Instrumentenbau wurden während der Frühzeit der industriellen Fertigung von Musikinstrumenten neben allen wichtigen Neuerungen und Erfindungen auch solche aus früheren Jahren und Jahrhunderten publiziert.
Neben reinen Textbeiträgen finden sich viele Tabellen, Abbildungen und technische Zeichnungen, zudem zahlreiche Annoncen von Herstellern und Zulieferfirmen.

Die Digitalisierung dieser Quelle ist ein Kooperationsprojekt zwischen dem Staatlichen Institut für Musikforschung Preußischer Kulturbesitz und dem    Münchener Digitalisierungszentrum der Bayerischen Staatsbibliothek und wurde im Rahmen der Virtuellen Fachbibliothek Musikwissenschaft von der DFG gefördert. Suchfunktionen über die Beitragstitel und über den Volltext der Zeitschrift sind in Vorbereitung.

      Drei empfehlenswerte Bücher zu Alten Spieluhren
und Selbstspielenden Mechanischen Musikinstrumenten


Speziell zu Walzenspieldosen (!)
Sehr umfangreich mit vielen guten Fachbeiträgen zur
Geschichte & Technik sowie vielen guten Farbfotos.

Wohl eines der besten Bücher in Deutscher Sprache
zu alten Walzenspieluhren !

Klangkunst
200 Jahre Musikdosen - Sonderausstellung des Schweizerischen
Landesmuseum 1996 - In Form eines Ausstellungskatalogs
von Eduard C. Saluz

246 Seiten 77 s/w + 283 farbigen Abbildungen + 35 Zeichnungen
ISBN 3908025168
Mechanische Musikinstrumente - Einführung in Technik und Geschichte

Schon im Jahre 1987 erschien die erste Auflage des Buches "Mechanische Musikinstrumente".
Es behandelt alle Arten dieser Instrumente von der Antike bis in die Gegenwart. Es gilt seit langem als deutschsprachiges Standardwerk auf diesem Gebiet.

Das Buch war über viele Jahre vergriffen, blieb aber weiterhin sehr gefragt. Autor Herbert Jüttemann verfasste nun eine zweite Auflage, die im Verlag Dohr Köln erschienen ist.

Im Buch werden alle Formen von Mechanischem Musikinstrumenten mit sehr vielen Fotos und Abb. wiedergegeben. Dem Leser wird im Gegensatz zu anderen Werken auch in eigenen Kapiteln ihre Funktionsweise mit vielen Schemazeichnungen detailliert nahegebracht.

1. Auflage 1987
ISBN-10: 3923639716

2. Auflage 2010
ISBN-10: 3936655650
Encyclopedia of
Automatic Musical Instruments

Achtung! Alles in engl. Sprache. Mit sehr vielen originalen s/w Fotos

Über 1000 Seiten (!) Spieldosen/Spieluhren. Walzenspieldosen und Metallplattenspieldosen. Automaten, selbstspielende Orgeln, Orchestrions, Pianos, die ganze Palette selbstspielender Instrumente mit sehr vielen Informationen.
Das Internationale Standardwerk zu Mechanischen Selbstspielenden Musikinstrumenten.
Q. David Bowers - Vestal-Press/New York
ISBN 0911572082
 Antiquarische Büchersuche z.B. hier:


Spieluhr
Musikdose
Spieldose
Music Box
Speelklok
Speeldoos
Muziekdoosjes
Jewelry Box
Musical Box
