Kleine Walzenspieldose - 6 Titel gestiftet


Kleine Walzen-Spieldose
Um 1890/1900 - 6 Musiktitel - Werk No. 26207

In der Schweiz hergestellt

Tonkamm mit 44 Tonzungen
Tonkammlänge 11,2 cm

6 Liedtitel - 12 cm Walzenlänge
Walzendurchmesser = 3,7 cm

Werkgestell Eisen gerippt und bronziert
Gehäuseoberfläche in typischer Rosenholz-Imitation

33 x 17,5 cm - Höhe 12 cm





Auf der Walze sind die folgenden Titel gestiftet
Der Originalsound wurden zum Anhören digitalisiert
Bitte auf die Buttons klicken
 zylinderspieldose klein sechs titel 32.JPG
Zum Vergrößern des Liedzettels bitte auf das Bild klicken


1. Titel: Mamsell Angot
 2. Titel: Dona Juanita
3. Titel: Boccaccio

4. Titel: Rigoletto
 5. Titel: Carmen
6. Titel: La Mascotte



Eine ganz typische Schweizer Walzenspieldose der Jahrhundertwende um 1900. Andere Bezeichnungen dafür auch Zylinderspieldose, Musikdose oder volkstümlich "Spieluhr".

Ein relativ kleines selbstspielendes Musikinstrument dieser Gattung. Aber immerhin sind 6 Titel auf der Walze gestiftet. Mit Sicherheit ist diese Walzenspieldose nach dem 28.12.1880 entstanden.
Warum? Weil die Operette La Mascotte (6. Titel auf der Walze) von Edmond Audran, erst an diesem Tag seine Erstauffürung in Paris hatte.

Typisches Weichholzgehäuse und einer Oberfläche in einer Art Rosenholz-Imitation.
Das Federwerk wird - wie bei vielen Spieldosen dieser späteren Zeit - mittels einer sog. Ratsche oder Rätsche aufgezogen. Der große Hebel auf der linken Seite wird dazu vor und zurück bewegt. Durch die Rücklaufsprre bzw. Klinke wird ein lautes knarrendes Gräusch erzeugt.

Auf dem Ratschenhebel, Federhaus, Grundplatte und Liedzettel ist die Nummer 26207 graviert. Möglicherweise die Produktionsnummer. Die Grundplatte besteht aus grobem geriffeltem Eisen. Diese schwere Grundplatte gibt der Konstruktion den erforderlichen festen Halt und wirkt sich sehr positiv auf den Klang aus.

Die Walze besteht aus einem fast hohlen Messingkörper, welcher innen mit einer Art weichen "Zementmischung" und Hartwachs ausgekleidet ist. Dadurch bekommt der Zylinder genug Masse um "zu klingen".

WICHTIG ! Bei Reinigungsarbeiten also nicht den ganzen Zylinder in eine Reingungsflüssigkeit legen (!) um eine Beschädigung dieser Masse zu vermeiden.

Die sehr dünnen Stahlstifte auf der Walze wurden an exakt definierten Stellen 1/10 mm genau in den Walzenkörper geschlagen. Alle Stifte stehen leicht nach vorn geneigt zur Walzendrehrichtung - von unten nach oben. Sie dürfen natürlich nicht zur Seite geneigt stehen!

Jeder Stift muß seinen Tonzinken korrekt treffen, worauf dieser in Schwingungen gerät. Trifft Sekunden später wieder ein anderer Stift auf die immer noch schwingende Tonzinke, käme es logischerweise zu einem unnatürlichen Klirren oder Schnarren.

Um genau das zu verhindern, haben fast alle Tonzinken an der Unterseite eine dünne biegsame Stahlfeder - bei ganz kleinen Instrumenten aus einer Gänsefeder gefertigt - angebracht. Von oben sind diese Dämpfungsfedern leider kaum zu sehen. So kann man von aussen dessen Zustand auch nicht optisch beurteilen.

Die Stahlstifte treffen in sekundenbruchteilen zuerst auf diese Dämpfungsfeder und stellt damit die noch schwingende Tonzinke still. Daher heißen diese Federchen auch "Dämpfungsfedern".

Eine geniale Konstruktion, wie ich finde. Das oftmals zu hörende Klirren bei der Musikwiedergabe kommt also von fehlenden oder dejustierten Dämpfungsfederchen. Ein Ersatz ist möglich, dürfte aber nur erfahrenen Mechanikern mit passendem Material gelingen.




Für einfachen Restaurierungen hier klicken
Für weitergehende Restaurierungen hier klicken




Eine nette und vor allen Dingen sinnvolle Zugabe ist das Zeigerinstrument, links oben. Der Zeiger zeigt die Nummer des gerade abgespielten Titels an. Nicht jede Walzenspieldose hat soetwas, insbesondere die kleineren nicht.

So ziemlich jede Walzen-Spieldose dieser Art hat auf der rechten Seite zwei untereinander angebrachte Schalthebel mit jeweils zwei Schaltstellungen. Die Beschriftung / Bezeichnung der Schaltstellungen variiert, die Funktion ist aber immer gleich.

Wenn der obere Hebel nach oben steht, werden die Titel einer nach dem anderen hintereinander abgespielt. Die Beschriftung bei dieser Spieldose: "VERÄNDERT"  In der unteren Schaltstellung wird immer kontinuierlich der gleiche Titel abgespielt und wiederholt. Die Beschriftung bei dieser Spieldose hier: "WIEDERHOLEN".

Wenn der untere Hebel nach oben steht, stoppt die sich drehende Walze nach Ende des gerade spielenden Musikstücks. Die Beschriftung bei dieser Spieldose: "HALT AN"
In der unteren Schaltstellung wird die Walze gerell gestartet. Die Beschriftung bei dieser Spieldose: "SPIELT"

Eine der wichtigsten Komponenten einer Walzenspieldose ist der oft unterschätzte Fliehkraftregler / Fliehkraftbremse / Windflügel auf der rechten Seite, vorn.

Die einzelnen Bauteile dieses Fliehkraftreglers sind unten im einzelnen dargestellt. Der Fliehkraftregler hat die Aufgabe das zu schnelle Drehen der Walze zu verhindern und die korrekte Geschwindigkeit automatisch einzustellen.
Dazu können die beiden (Wind-) Flügel nach außen oder nach innen verstellt werden.

Als Deckstein ist oben fast immer ein halbrunder roter Stein - ein Rubin? - eingelassen. Die Windflügelwelle drückt mit ihrer oberen Lagerspitze gegen diesen Stein. Oft ist der Stein eingelaufen. Evt. kann man den Stein ein wenig drehen um die Lagerspitze an einen anderen Punkt zu bringen.

Ein fehlender Stein kann u.U. durch ein gehärtetes Stahlplättchen ersetzt werden. Die Windflügelmechanik muss völlig leise und leichtgängig laufen. Beim Demontieren vorsichtig sein, da die spezielle Schraubenwelle mit dem zugehörigen Zahnrad nicht beschädigt werden darf. Ersatz gibt es nicht (!)

ACHTUNG ! Wird dieser Windflügelregler im Ganzen oder Teile davon abgeschraubt bevor die Aufzugfeder nicht 100%ig entspannt ist, kommt es zu einem plötzlichen "Run" (!)
D.h. die Walze wird durch den Fliehkraftregler nicht mehr gehemmt und die noch vorhandene Kraft der Feder wird die Walze in eine eruptiv schnelle Drehbewegung versetzten.

Daduch können die Walzenstifte verbogen werden oder abbrechen. Auch die Spitzen der Tonfedern könnten ebenfalls schwer beschädigt werden. Unzählige Walzenspieldosen wurden so zu Schrott (!)

Diese Walzenspieldose hat noch einen originalen Liedzettel mit einem tollen Farbdruck. Dieser Liedzettel ist sehr wichtig, woher soll man sonst wissen was gerade gespielt wird ?
Viele mögen das als nicht so wichtig erachten. Aber stellen Sie sich mal vor...besitzen Sie Schallplatten ohne einen Titelaufdruck?

Außerdem, der Wert einer Spieldose sinkt beträchtlich ohne einen originalen Liedzettel.



circle11_skyblue.gif Bildergalerie circle11_skyblue.gif    Zum Vergrößern auf das jeweilige Foto klicken

zylinderspieldose klein sechs titel 29.JPG
zylinderspieldose klein sechs titel 16.JPG
zylinderspieldose klein sechs titel 17.JPG
Ansicht mit geschlossenem Glas-Staubdeckel

Typischer Korpus / Weichholz


Oberfläche Rosenholz Imitation


zylinderspieldose klein sechs titel 18.JPG
zylinderspieldose klein sechs titel 30.JPG
zylinderspieldose klein sechs titel 19.JPG

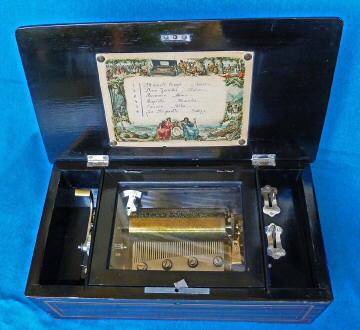

Ansicht mit geöffnetem Glas-Staubdeckel


Detailansicht


Geschlossener Glas-Staubdeckel


zylinderspieldose klein sechs titel 20.JPG
zylinderspieldose klein sechs titel 33.JPG
Wenn der obere Hebel nach oben steht, werden die Titel einer nach dem anderen hintereinander abgespielt. Die Beschriftung bei dieser Spieldose: "VERÄNDERT"  In der unteren Schaltstellung wird immer kontinuierlich der gleiche Titel abgespielt und wiederholt. Die Beschriftung bei dieser Spieldose hier: "WIEDERHOLEN".

Wenn der untere Hebel nach oben steht, stoppt die sich drehende Walze nach Ende des gerade spielenden Musikstücks. Die Beschriftung bei dieser Spieldose: "HALT AN"
In der unteren Schaltstellung wird die Walze gerell gestartet. Die Beschriftung bei dieser Spieldose: "SPIELT"


Detailansicht

Detailansicht. Erklärung rechte Spalte -->


zylinderspieldose klein sechs titel 31.JPG
zylinderspieldose klein sechs titel 34.JPG
zylinderspieldose klein sechs titel 11.JPG

Detailansicht Ratsche zum Aufziehen
und Numerischer Titelanzeiger


Detailansicht mit Fliehkraftregler
Windfangbremse


Detailansicht mit Liedzettel


zylinderspieldose klein sechs titel 25.jpg
zylinderspieldose klein sechs titel 28.jpg
zylinderspieldose klein sechs titel 10.jpg
Kompl. Mechanik der Walzenspieldose
demontiert vor der Restaurierung/Reinigung


Kompl. Mechanik der Walzenspieldose
demontiert und gereinigt



Vergrößerte Ansicht
der linken Seite mit
Ratschenhebel und Federhaus


zylinderspieldose klein sechs titel 08.jpg
zylinderspieldose klein sechs titel 23.jpg
zylinderspieldose klein sechs titel 12.jpg
 Kompl. Mechanik der Walzenspieldose
demontiert und gereinigt



Gesamtansicht der
Walzenspieldosen-Mechanik
vor der Restaurierung/Reinigung


Gesamtansicht der
Walzenspieldosen- Mechanik
nach Reinigung


 zylinderspieldose klein sechs titel 07.jpg
zylinderspieldose klein sechs titel 24.jpg
zylinderspieldose klein sechs titel 09.jpg

Vergrößerte Ansicht der rechten Seite
u.a. mit Fliehkraftregler


Walzenspieldosen-Mechanik
vor der Restaurierung/Reinigung

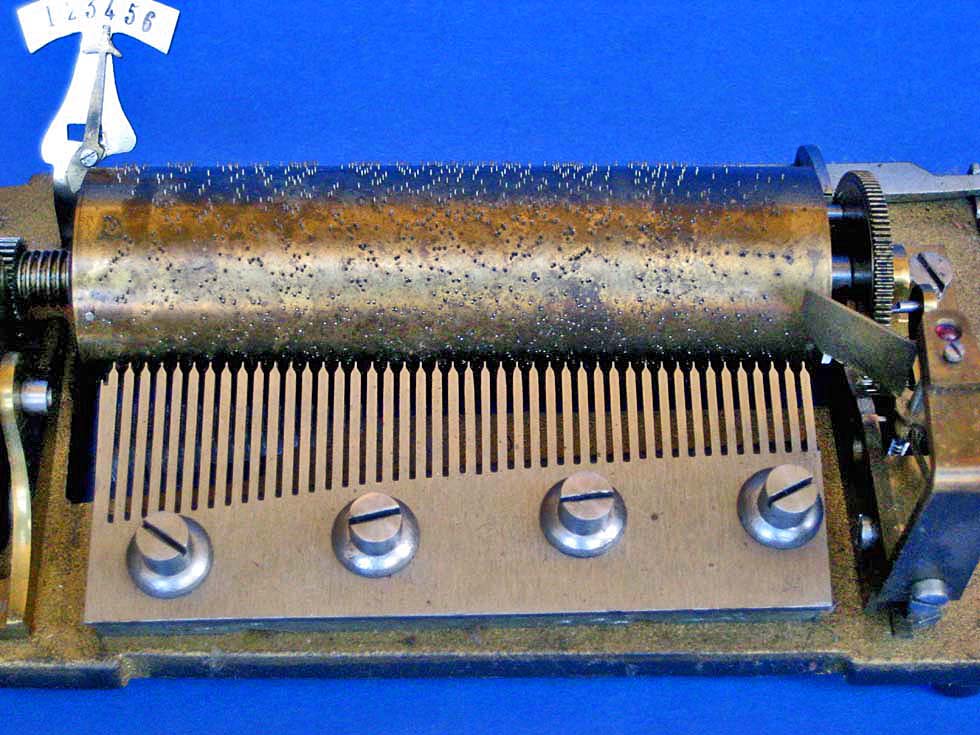

Detailansicht der Stiftwalze und des
Tonkamms nach der Reinigung


zylinderspieldose klein sechs titel 22.jpg
 zylinderspieldose klein sechs titel 15.jpg
zylinderspieldose klein sechs titel 14.jpg

 Detailansicht mit Fliehkraftregler
und Eingriff in die Walze
vor der Restaurierung/Reinigung


Detailansicht mit Fliehkraftregler
und Eingriff in die Walze nach Reinigung



Detailansicht der rechten
Seite mit Fliehkraftregler



zylinderspieldose klein sechs titel 21.jpg
zylinderspieldose klein sechs titel 13.jpg
zylinderspieldose klein sechs titel 06.jpg
Walzenspieldosen-Mechanik
vor der Restaurierung/Reinigung


Gesamtansicht der Walzenspieldosen
Mechanik nach Reinigung



Federhaus geöffnet. Die starke Zugfeder sollten - wenn überhaupt - nur erfahrene Mechaniker herausnehmen.


 zylinderspieldose klein sechs titel 26.jpg
zylinderspieldose klein sechs titel 27.jpg
zylinderspieldose klein sechs titel 05.jpg

Fliehkraftregler vor der
Restaurierung/Reinigung


     Fliehkraftregler vor der
Restaurierung/Reinigung


Federhaus mit der starken Zugfeder


zylinderspieldose klein sechs titel 01.jpg
zylinderspieldose klein sechs titel 02.jpg
zylinderspieldose klein sechs titel 03.jpg

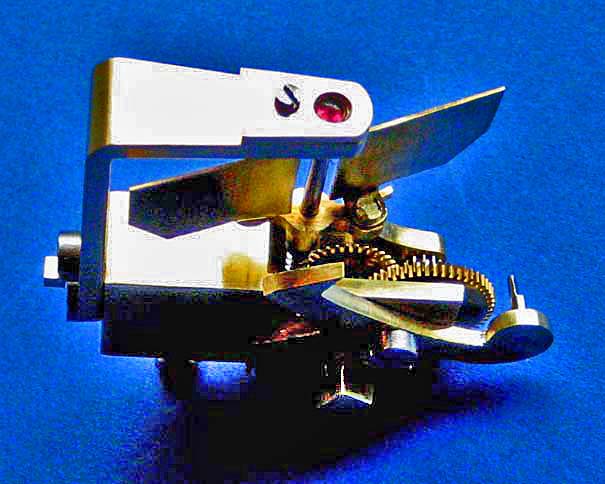

 Fliehkraftregler nach
