Wiener Stutzuhr als Portaluhr - 1820-1850


Wiener Portaluhr
Stutzuhr Biedermeier 1820-1850
 Der Wiener Volksmund sprach auch von
Hausmeister- oder Hausherrenuhr


Typische Bauweise einer Wiener Stutzuhr - auch als
Portaluhr oder auch als Säulenuhr bezeichnet.

In Österreich als Kommodenuhr bekannt.
Gangdauer ca. 40 Stunden.

Ankerhemmung und Rechenschlagwerk.

Viertelstunden-Repetierschlag mit vollem Nachschlag
(Wiener Schlag) auf 2 Tonfedern.

Alabastersäulen, schwarz gebeizter,
mit Schellack polierter Holzkorpus.

Höhe = 70 cm     Breite = 36 cm

 Auch interessant auf dieser Seite

Empfehlenswerte Literatur zu Wiener Pendulen
Großuhren reinigen und einstellen. Die Hemmungen. Die Schlagfolge.


Die Wiener Portaluhr
Säulenuhr - Stutzuhr - Stockuhr

Begriffsbestimmung   Beschreibung    Technik   Historie


Der Begriff STOCKUHR oder auch STUTZUHR ist eine Bezeichnung für eine im Verhältnis zu den Bodenstanduhren kurze und scheinbar gestutzte Standuhr.

Im 16. u.17. Jahrhundert auch STÖTZER genannt. Sie wurden auf Tische, Kommoden, Kaminen usw. gestellt.
In Österreich hat sich heutzutage dafür auch der Begriff "Kommodenuhr" eingebürgert.

So werden diese Begriffe also als Synonym gebraucht. Der Begriff STOCKUHR bezeichnet meist eine Uhr aus dem süddeutschen Raum oder aus Österreich ab 1815.

Hier wird also eine Stockuhr in Form einer Portaluhr vorgestellt.

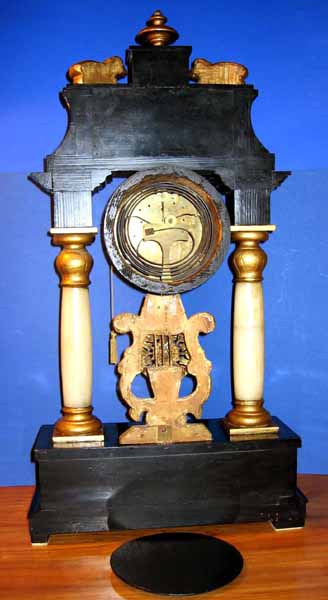

Die hier abgebildete PORTALUHR besteht aus einem schwarz gebeizten Holzsockel aus Weichholz, die Säulen sind aus Alabaster. Gesamthöhe 70 cm. Breite 36 cm.

Alabaster ist eine feinkörnige Abart des Gipses, weiß bis blassrot durchscheinend, dem Marmor ähnlich.

Die Kapitelle auf den Säulen sind aus Holz gefertigt.

Im Sockel und im Oberteil befinden sich kolorierte Holzstiche mit Darstellungen von kleinen Städten.
 Im Oberteil - links und rechts – hinter Glas künstlich nachgebildete Pflanzen.


Klick auf die Fotos

Vergrößerte Darstellung
in einem neuen Fenster




Auch in England waren Stockuhren als sog. Bracket-Clocks sehr verbreitet. Die früheste in Frankreich gebaute Stockuhr ist die Religieuse.

Stockuhren hatten oft eine einfache Bauform (Holzkästen), dagegen sind Stutzuhren eher in der Form elegant und aufwendiger gearbeitet.

Diese Stockuhrwerke wurden in kleinen Sonderbetrieben in Wien hergestellt und in großen Mengen nach dem Osten - Polen, Ungarn, Balkan - exportiert. Dort lokal zusammengebaut und auch - meist am Zifferblatt - signiert.

Automatenfiguren wie Schleifer und Schmiede, Glockenschläger und andere sind beliebte Attribute.
Es gibt viele verschiedene Ausführungen dieser Uhrentype.

In viele dieser Stockuhren - besonders bei Portaluhren - wurde im unteren Sockel eine Walzen-Spieldose (Spieluhr) eingebaut. Die spielte ihre bezaubernde Melodie z.B. nach  jeder vollen Stunde ab.



Klick auf die Fotos

Vergrößerte
Darstellung in
einem neuen
Fenster


Das Wiener Stockuhrwerk war im süddeutschen Raum und Österreich zwischen 1820 - 1850 üblich, und hatte eine Gangdauer von ca. 40 Stunden. Fast immer ist - wie auch bei der hier gezeigten Uhr - ein sog. voller Viertelstunden-Repetierschlag auf 2 verschieden klingenden TONFEDERN vorgesehen.




  Das 4/4 Schlagwerk !
Wiener Vierviertel Schlagwerk mit vollem Stunden-Nachschlag !


Fast immer ist - wie auch bei der hier gezeigten Uhr - ein sogenannter voller Viertelstunden-Repetierschlag auf zwei verschieden klingenden TONFEDERN vorgesehen.

Auch bezeichnet als ---> Vierviertelschlag mit vollem Nachschlag - oder 4/4-Schlag, Wiener Vierviertelschlag oder Wiener-Vollstundenschlag.

Dabei wird nach jedem Viertelschlag die volle vergangene Stunde nachgeschlagen. Genauer gesagt, zuerst wird jedes Viertel einzeln angeschlagen. Nach diesem Viertelschlag wird danach auf einer anders klingenden Tonfeder die derzeitige Stunde nachgeschlagen.

Das sind übrigens in 24 Stunden zusammen 864 Schläge (!)

Beispiel: Es ist 18:45. Es erfolgen drei einzelne Schläge auf einer höher tönenden Tonfeder für die drei vergangenen Viertelstunden. Gleich anschließend erfolgen sechs Schläge auf einer tiefer gestimmten Tonfeder, da man sich in der sechsten Stunde befindet.
Um 19:00 erfolgen zuerst 4 Schläge auf der hohen Tonfeder für 4 vergangene viertel Stunden. Anschließend 7 Schläge auf der tiefen Tonfeder für die siebente Stunde.

Normalerweise sind diese 4/4 Schlagwerke mit einer Repetier-Funktion ausgestattet. D.h. dass aus dem Uhrgehäuse ein dünnes Schnürchen nach unten heraus hängt. Zieht man daran, wird die zuletzt geschlagene Zeit akustisch geschlagen.

So konnte man in der Nacht ohne Licht (Strom gab es ja noch nicht) die Uhrzeit auf eine viertel Stunde genau hören (!)

Es gibt allerdings auch 4/4 Schlagwerke OHNE den vollen Stunden-Nachschlag um viertel, halb und dreiviertel.




Klick auf die Fotos

Vergrößerte Darstellung
in einem neuen Fenster



Durch Ziehen der Repetierschnur - am Gehäuse rechts - konnte z.B. im dunkeln die Zeit auf eine viertel Stunde genau akustisch geschlagen werden.

Das Schlagwerk ist ein sog. Rechenschlagwerk.
Im Gegensatz zu den typisch französischen Pendulenwerken mit ihrer Schlagwerksteuerung über eine Schlossscheibe, können die Zeiger hier problemlos auf die neue Zeit - nach evt. stehen bleiben des Uhrwerks - gestellt werden. Die richtige Schlagfolge synchronisiert sich hier automatisch.


Funktion eines Rechenschlagwerks



Klick auf die Fotos

Vergrößerte Darstellung
in einem neuen Fenster


Diese Werke sind unter dem Namen "Wiener Stockuhrwerke" allgemein bekannt. Es sind dauerhafte, lebendige Uhrwerke, welche bei sachgemäßer Instandsetzung die damit ausgestatteten Uhren zu freundlichen Zimmergenossen machen. Fotos etwas weiter unten....

Das Zifferblatt besteht aus Kupfer mit einer Emailschicht, röm. Ziffern und gebläuten Stahlzeigern.
 Die Uhrwerksplatinen sind meist viereckig mit abgeschrägten Ecken.



  Klick auf die Fotos

Vergrößerte Darstellung
in einem neuen Fenster





Als Hemmung ist eine Hakenhemmung - auch Ankerhemmung oder Clementhemmung genannt - eingebaut.

Das sehr leichte Messing-Zierpendel ist fadenaufgehängt, dieser Faden kann durch verdrehen einer Vierkant-welle über der "12" in der Länge verändert werden.
Dadurch wird auch die aktive Pendellänge beeinflusst, und damit das Uhrwerk schneller od. langsamer gestellt.

Die Phantasie der Gehäusemacher hat sich bei den Österreichischen Portaluhren nach allen Richtungen ausgelebt. Einfache, strenge Aufbauten nach den französischen Vorbildern, wechseln mit einreihigen Säulenkolonnaden vor Spiegelhintergründen ab. Beispiel siehe hier --->

Bald hängt der Uhrkörper nach unten, bald thront er über den Säulen wie bei einem barocken Klosterportal.
Einfache gebeizte Hölzer und kostbare Maserhölzer, Alabaster, Marmor und Bronze werden an den verschiedensten Plätzen verwendet, nicht selten sind Aquarellminiaturen zu finden.

Neben diesen schon standardisierten Stockuhrwerken haben die Wiener Meister in der ersten Hälfte des
19. Jahrhunderts auch nicht selten Einzelwerke hergestellt.
Diese sind nicht wie üblich viereckig, sondern meist auf runden Platinen aufgebaut und vielfach von hervorragender Handwerksarbeit.

Dabei finden sich eigenwillige Kalendersysteme, kunstvolle Skelettwerke (durchbrochene Platinen) und hier und da sogar kurze Gewichtsantriebe an Stelle der Federn. Diese Meisterwerke haben meist 8 Tage Gangdauer, statt nur 40 Stunden wie bei den einfachen Werken.



Beispiel eines typischen viereckigen Viertelschlag Uhrwerks
für Wiener Portaluhren bzw. Empire Kommodenuhren um 1820-30

Viertel-Werk 1.jpg
Klick auf die Fotos zum Vergrößern

Foto links oben:
Ansicht der Vorderplatine vor der Restaurierung

Foto links unten:
Ansicht der Vorderplatine nach der Restaurierung

Foto unten:
Kompl. demontiert
Viertel-Werk 2.jpg
Viertel-Werk 3.jpg

Ansicht der Vorderplatine

Mit Kadraktur für Vierviertelschlagauslösung
Kadraktur = Die Gesamtheit der meist vor dem Werk angebrachten Teile eines Schlag-, Repetier-, Spiel- oder Automatenwerkes.

Viertelstiege starr, Stundenstiege springend gekuppelt.
Rückhalt für Spielwerksauslösung, so daß letzteres genau nach dem Ende des Stundenschlagens nach der ganzen Stunde einsetzt.

Der kurze, rechts oben herausstehende, durchbohrte Hebel dient zum Einhängen einer Schnur, an der man zieht, um das Werk nachschlagen zu lassen.
Der eigenartige Anker des Wiener Stockuhrganges nur teilweise sichtbar.

Ansicht der Rückseite

Man beachte die Konsole für die Pendelbefestigung mit

Seidenfadenschlaufe und Lagerträger für die durchgehende Welle, um

Schlaufenlänge durch Auf- oder Abwickeln zu verändern.




Infos zu Wiener Portaluhren mit einer
großen Bildergalerie finden Sie hier !




- Empfehlenswertes und sehr gesuchtes Buch zu Wiener Uhren -
Antiquarische Büchersuche z.B. hier: http://www.zvab.com/index.do   oder   http://www.abebooks.de/
! Dieses Buch wird zeitweise bei Ebay weitaus preiswerter angeboten als im Antiquariat !

Frederick Kaltenböck
Die Wiener Uhr

Callwey-Verlag 1988 - 261 Seiten - ISBN 3 7667 0899 6
Die Zielsetzung dieses Buches ist eine umfassende Darstellung der Produktion
von Klein- und Großuhren im Wiener Raum.
Der Autor stellt die Entwicklungsgeschichte des Uhrmacher Gewerbe in Wien anhand
von Abbildungen und Skizzen im Text in Verbindung mit historischen und soziologischen
Fakten.
Der Schwerpunkt dieses Buches liegt im Bilderteil mit Taschen - , Phantasie - , Reise - , Pendel - , Dachl - , Laterndl - und Kutscher Uhren.
Außerdem ist im Buch ein Namensverzeichnis der Wiener Uhrmacher dieser Zeit enthalten.




Hier gibt es Informationen zu folgenden Themen...

Alte Großuhren Reinigen, Ölen und Einstellen
Die wichtigsten Hemmungen der Großuhren
Die Schlagfolge bei Alten Uhren




YouTube Videos "Alte Uhren" reparieren




Video ansehen ? Klick hier !

 Französisches Pendulenuhrwerk
in Funktion ansehen !


Überholung / Reparatur
eines Stand- Uhrwerks


Uhren Reparatur in der
Uhrmacherei Boxberg


Schlagwerkkorektur
einer Großuhr mit
Schlossscheibenschlagwerk


Funktion eines
Rechenschlagwerks



Funktion eines
Schlossscheibenschlagwerks

Die Funktion einer
Ankerhemmung


Hier klicken !

Deutsche Uhrmacher restaurieren wertvolle Uhren in St. Petersburg




Alte Großuhren Reinigen, Ölen und Einstellen
- Tipps für den interessierten Laien -

Ersatzteile, Materialien und Werkzeuge gibt es u.a. bei den Firmen SELVA und FLUME
Selva wurde 2017 an die Fa. Flume verkauft. Betreibt aber weiter seinen Online-Shop.



Hausstaub und verharztes altes Öl führen nach Jahrzehnten zu Lagerreibung und Schwergängigkeit.

Oft läuft eine Uhr nach einer Reinigung wieder zufriedenstellend. Sofern man es sich selbst zutraut, sollte also erwogen werden, das Uhrwerk komplett zu demontieren und zu reinigen.

Ansonsten sollte man einen Antik-Uhrmacher mit der Überholung des alten Uhrwerks beauftragen.
Für ein typisches Pariser Rundpendulenuhrwerk aus dem 19. Jh. muss man mit ca. 200-350 Euro Kosten rechnen, sofern keine weiteren mechanischen Arbeiten notwendig sind. (Stand 2018)



1. Zunächst über die Position der einzelnen Räder, Hebel und Funktionsteile eine Skizze anfertigen. Die Federhäuser - soweit vorhanden - für Geh- und Schlagwerk(e) kennzeichnen.


2. Vor Beginn der Demontage, in jedem Fall zuerst die Zugfedern entspannen, da sonst erhebliche Verletzungsgefahr besteht! Auch kann ein zurückschnellendes oder herausspringendes Federhaus Räder, Triebe und Wellen beschädigen.


3. Für das Entspannen der Zugfedern ist z.B. ein Handbohrgriff das ideale Hilfswerkzeug. Darin wird der Aufzugsvierkant fest ein gespannt. Ein passender Uhrenschlüssel geht natürlich auch. Eine leichte Drehung in Aufzugsrichtung gibt den Sperrkegel frei, er kann vom Eingriff in das Sperrrad abgehoben und festgehalten werden.

Vorsicht bei rechts drehenden Federhäusern - das Spannfutter im Handbohrgriff kann sich öffnen. Dem Bestreben der Zugfeder, sich zu entspannen, nun vorsichtig nachgeben.

Wenn der Druck am Handbohrgriff zu stark wird, den Sperrkegel wieder einrasten lassen, am Bohrgriff nachfassen und das ganze wiederholen, bis keine Spannung mehr auf der Feder ist. Den Handbohrgriff wieder lösen und entfernen.


4. Jetzt die Pfeilermuttern lösen und das Uhrwerk auseinandernehmen.


5. Alle Teile, ausgenommen Federhäuser mit eingebauter Feder, je nach Verschmutzungsgrad kürzer oder länger - in eine Reinigungslösung legen und mit Bürste oder Pinsel ausbürsten.

Für das Reinigungsbad gibt es käufliche Flüssigkeiten. Man kann aber auch selbst eine Lösung ansetzen.

Dazu nehme man eine flache Schale mit einer Lösung aus heißem Wasser, einem guten "Schuß" verdünntem Salmiakgeist und etwas flüssiger Seife oder Spülmittel.
Ca. 30-45 Minuten eingelegt lassen. Evt. mit einer weichen Bürste (Zahnbürste?) abputzen.

Nach diesem Reinigungsbad die Uhrwerkteile zum Abspülen und Neutralisieren in eine flache Schale mit Benzol oder Reinigungs-Benzin legen.

Dort noch einmal schwenken, und danach mit einem fusselfreien Tuch oder moderater Warmluft (Fön) gründlich trocknen. Eventuelle Lagerbohrungen (wenn Platinen und Brücken gereinigt wurden) mit einem dünnen runden Putzhölzchen (Zahnstocher?) innen reinigen


6. Federhäuser dürfen im geschlossenen Zustand und mit eingebauter Zugfeder nicht in die Reinigungsflüssigkeit gelegt werden. (!) Sofern man auch die Federhäuser innen sowie die Zugfedern reinigen möchte, sollte man folgendes bedenken.

Nach dem vorsichtigen Ausbau, die Federn auf ihre Spannkraft kontrollieren. Offen liegend sollte eine entspannte Feder mindestens den vierfachen Durchmesser des Federhauses haben.

Einige Zugfedern sind nach jahrelanger Funktion lahm und müssen erneuert werden. Das Einwinden von Hand ist etwas mühsam, aber machbar. Einfacher geht diese Arbeit mit einem käuflich zu erwerbenden Federwinder.


7. Die Reinigung der Uhrenteile in einer Ultraschallanlage ist natürlich einfacher, gründlicher und braucht weniger Zeit als manuelles Reinigen. Ultraschallwellen können jedoch den Zugfedern schaden, sie dürfen daher nicht in die Reinigungsanlage.


8. Vor dem Zusammenbau des Uhrwerks nochmals sämtliche Lagerstellen und Radzapfen auf Sauberkeit prüfen. Zugfedern nach dem Einwinden ölen, wobei das verwendete Öl für diesen speziellen Fall nicht absolut hochwertig sein muss.


9. Nach dem gelungenen Zusammenbau, alle Funktionen überprüfen. Zum Schluß alle Lagerstellen mit einem Uhrenöl für Großuhren (!) ölen. Siehe bei bei SELVA, Großuhren-Öl No. 3-5.
Die ineinandergreifenden Zahnräder werden NICHT geölt.
Eine Ausnahme bildet das Gangrad - auch Steigrad genannt - in das der Anker eingreift. Die Ankerklauen bzw. die Zahnspitzen des Steigrads mit etwas Öl versehen. Dies bewirkt gleichzeitig eine Dämpfung des »Tick« - Geräuschs.






Das Nachölen älterer, mechanischer Uhrwerke ist nur dann sinnvoll, wenn alle Lagerstellen einigermaßen sauber erscheinen.

Hierbei sei aber erwähnt, dass das Nachölen insofern problematisch sein  kann, weil sich das "neue" Uhrenöl mit dem noch vorhandenen "alten" Uhrenöl mischt. Da beide Öle chemisch unterschiedlich sein werden, kann es in den nächsten Jahren zu unerwünschten Reaktionen kommen welche dazu führen, dass das Uhrwerk früher oder später doch wieder stehen bleibt.

Wenn die allgemeine Verschmutzung eines Uhrwerks nicht allzu groß ist und die Zapfenlager noch einigermaßen in Ordnung sind, kann man mit einem Feinreiniger Spray aus eine Kurzreinigung OHNE Demontage vornehmen.

Damit alle Lagerbohrungen, Triebe und Räder gezielt mit dem Röhrchen einsprühen. Alte Öl- und Schmutzablagerungen - wenn nicht verharzt - sollten so herausgespült werden und können danach abfließen.



Verschiedene Hersteller bieten zur Rückstandslosen Entfettung
und Reinigung entsprechende Produkte in Spraydosen an.




1. CRC-Kontaktchemie
Kontakt Spray 601
Artikel Nr. 728 09
Dose mit 200 ml.
2. Liqui Moly
Reinigungsspray
Dose 500 ml
3. Elaskon
Spezialreiniger
Dose 600 ml



Dabei sollte mit dem Sprühmittel nicht gespart werden. Bei geschlossenen Federhäusern darauf achten, dass das Mittel nicht in die Federhäuser läuft, da sie seitlich eine kleine Öffnung haben.

Der Feinreiniger trocknet von allein. Eventuelle Schmutzreste auf den Platinen sollten jetzt vorsichtig mittels kleinen Putzlappen, Wattestäbchen usw. abgewischt werden. Dabei hilft auch Reinigungsbenzin (!)

Nach der "Schnellreinigung" mit Feinreiniger-Spray, das Uhrwerk mit Uhrenöl für Großuhren - z.B.  Uhrenöl No. 3-5 von SELVA ölen.

Nocheinmal...... Diese Art der "Uhrwerk - Reinigung" ist nur ein Notbehelf bei leichten Verschmutzungen. Ein professioneller Antik-Uhrmacher wird soetwas natürlich nicht machen....






Allgemeines über das richtige Ölen von Großuhrwerken.....

Öl vermischt mit Staub verhindert die einwandfreie Kraftübertragung.
Ist eine Uhr dazu noch extremer Wärme ausgesetzt gewesen, kann das Öl - je nach Qualität - sich früher verflüchtigen, dick werden oder auch verharzen.

Die Folge sind Reibungsverluste in den Lagerstellen und ein schwergängiges Räderwerk, das schließlich versagt.
Äußerst nachteilig wirkt sich auch der überall vorhandene Haus-Staub aus, weil er sich mit dem Öl vermischt. Er erzeugt eine schwarze Schmiere in den Lagern. Das führt früher oder später zu einer schädlichen Schleifwirkung in den Lagern.

Ausgelaufene Lager und raue Wellenzapfen sind die Folgeschäden. Eine einwandfreie Kraftübertragung ist dann nicht mehr gewährleistet.

Lieber weniger als zuviel ölen. Intakte, saubere Lager lassen sich nachölen. Aber auch hier können Probleme auftreten, z.B., wenn die Öle sich nicht miteinander vertragen. (Siehe auch Text weiter oben)

Beim Nachölen oder beim Ölen nach einer Reinigung des Uhrwerks gilt der Grundsatz: »Lieber etwas weniger, als zuviel«. Dabei werden grundsätzlich nur die Zapfen der Räder in der vorderen und hinteren Werkplatine geölt.

Geölt werden darf prinzipiell nur dort, wo Reibung entsteht, also zunächst in den Platinenlagern.
Das Öl muss punktgenau und präzise mit einem speziellen Ölgeber dosiert an die Schmierstelle gebracht werden.
Tip --> Man kann auch einen dünnen Messingdraht in das Öl tauchen und dann auf die zu ölende Stelle geben.

In der Regel haben die Platinenlager an der Außenseite Senkungen zur Aufnahme einer geringen Ölmenge. Ein Zuviel an Schmierstoff ist schädlicher als zu wenig, denn sobald ein Tropfen von der Ölstelle wegläuft, zieht er weiteres Öl nach. Ein »überöltes« Lager läuft also schneller trocken! Vergisst man dagegen eine Stelle zu ölen, ist erhöhter Verschleiß die Folge.

Die Zähne der Räder dürfen nicht geölt werden, denn Öl zieht dort verstärkt Staub an, so dass die Verzahnung irgendwann klemmen würde.

Eine Ausnahme bildet das Gangrad – auch Steigrad genannt – in das der Anker eingreift. Die Ankerklauen bzw. die Zahnspitzen des Steigrads mit etwas Öl versehen. Dies bewirkt gleichzeitig eine Dämpfung des »Tick«- Geräuschs.

Immer das "richtige" Öl verwenden. Für Großuhren also nur Großuhrenöl, kein Öl für Taschenuhren oder Nähmaschinen etc. verwenden. Im Internet zu beziehen u.a. bei SELVA






Abhilfe bei ungleichmäßigem Ticken.... man nennt es "Abfall" einstellen !

Mechanische Uhren mit Pendel sollen und müssen ein völlig gleichmäßiges Ticken von sich geben. Es gibt Menschen, welche ungleichmäßiges Ticken nicht einmal hören, andere wieder stört das ungleichmäßige Tick-Tack ungemein. D.h. dass die Zeitspanne zwischen dem Tick und dem Tack Geräusch exakt gleich sein muss.

Für die Uhr selbst ist ein ungleichmäßiges Ticken von Nachteil. Sie geht u.U. nicht genau, und der Anker nutzt sich ungleichmäßig ab, im Extremfall bleibt die Uhr einfach stehen.

Bevor hier mechanisch eingegriffen wird, könnte man in leichten Fällen damit Abhilfe schaffen, die gesamte Uhr durch einseitiges Unterlegen von z.B. Filzunterlagen - linke oder oder rechte Seite - leicht in eine "Schieflage" zu bringen. Wenn es sich nur um 1-2 mm handelt, sieht man das kaum. Das Ticken ist aber wieder gleichmäßig. Analog gilt das auch für Wanduhren indem man sie 1-2 mm "schief" hängt.

Bei den beliebten französischen Pendulen kann man oft auch (am Zifferblatt-Rand bzw. der Lünette anfassen) das gesamte Uhrwerk im Gehäuse leicht nach links oder rechts drehen.
Auch hier, oft handelt es sich nur um 1-2 mm, ist der Abfall danach ist wieder gleichmäßig.


Wenn das Ticken der Uhr also "hinkt" oder "galoppiert", gibt es noch folgende
Lösungen für dieses Problem:

Es gibt normalerweise zwei Konstruktionsarten wie die Pendelführung/Pendelgabel mit der Ankerwelle verbunden ist. Danach richtet sich die Problemlösung. Das sollte also vorher geklärt werden.

Bei Uhren, deren Ankerwelle mit der Pendelführung fest verbunden ist - sei es vernietet oder verlötet - muss die Pendelführung leicht nach links oder rechts gebogen werden.

Bitte beachten, dass die Pendelführung mit zwei Fingern festgehalten werden muss, da sonst die Gefahr besteht, dass die dünnen Ankerwellenzapfen brechen.

Sind Pendelführung und Ankerwelle aber nicht fest miteinander fest verbunden, sondern lassen sie sich gegenseitig (reibschlüssig) verdrehen, dann müssen Sie bei der Korrektur folgendes beachten:

     1. Das Uhrgehäuse so weit nach links oder rechts schräg hängen oder kippen, bis das
         Ticken vollkommen gleichmäßig ist.

     2. Die Pendelführung vorsichtig in Richtung der Schräglage führen, bis der Anker im
         Zahngrund des Steigrads aufsitzt und ein leichter Widerstand spürbar ist.

     3. Die Pendelführung geringfügig über den Widerstand hinaus drücken. Ist die
         Bewegungsfreiheit der Pendelführung eingeengt, muss man mit der freien Hand
         den Anker arretieren und die Uhr wieder senkrecht hängen.

     4. Das Tickgeräusch nun wieder abhören.

     5. Ist das Ticken noch immer nicht gleichmäßig, wiederholen Sie bitte den Justier-
         vorgang - falls erforderlich auch in die entgegengesetzte Richtung.

Präzisions-Pendeluhren besitzen oft eine speziell konstruierte Pendelführung.
Bei solchen Uhren befindet sich an der Führung eine Stellschraube oder eine Rändelscheibe zur Feineinstellung. Mit dieser Reguliervorrichtung können Sie leicht und bequem ein gleichmäßiges Ticken einstellen.

Was hier beschrieben wurde, bezeichnet der Uhrmacher in seiner Fachsprache als "Abfall einstellen". Kommt von der Bewegung des Steigrads, das Zahn um Zahn "abfällt".


     Ein kleines Uhren-Übersetzungswörterbuch
für Deutsch-Englisch-Französisch gibt es hier.




- Die wichtigsten Hemmungen der Großuhren -


Ankerhemmung
Die Ankerhemmung in Funktion

Die Hemmung (früher auch Gang; franz. échappement; engl. escapement) ist jene Baugruppe in Räderuhren, die die Verbindung zwischen dem Räderwerk und dem Gangregler (etwa dem Pendel) herstellt.
Sie besteht in der Regel aus dem Hemmungsrad (Gangrad, Steigrad oder Ankerrad) und dem Hemmstück (Anker, Ruhestück).
Der Gangregler bewirkt über das in das Hemmungsrad eingreifende Hemmstück das periodische Anhalten ("Hemmen") des Räderwerks und damit den regelmäßigen Gang der Uhr.



Die Spindelhemmung - ist die älteste (rückfallende) Hemmung an Räderuhren (Groß- und später auch Taschenuhren) Abwechselnd greifen die Lappen der Spindel in das Hemmungsrad ein, das die Form eines Kronenrades mit sägeähnlichen Spitzen hat, und lassen es um jeweils einen Zahn weiterlaufen Waag.

Die
Ankerhemmung (Bezeichnung nach der optischen Form eines Ankers) - ist eine zusammenfassende Bezeichnung (!) für die rückführende Haken- als auch für die ruhende Graham- oder Brocothemmung.

Die
Hakenhemmung - auch Clement - Ankergang genannt. 1680 von William Clement eingeführte rückführende Ankerhemmung mit einem Hemmungrad, dessen Zähne senkrecht zum Trieb stehen. Der ankerförmige Teil der Hemmung gibt im Wechsel einen Zahn frei und hemmt dabei gleichzeitig den anderen.

Die
Grahamhemmung - 1710 von George Graham erfundene ruhende Ankerhemmung für Präzionsuhren.

Die
Béthune-Hemmung - von Chevalier de Béthune 1727 entwickelte rückfallende Hemmung für Pendeluhren, die eine Variante der Spindelhemmung ist. Sie besitzt senkrecht zum trieb des Hemmungrades stehende Zähne und eine geteilte Spindel,
deren Lappen an zwei verschiedenen Wellen befestigt ist, die durch zwei Hebel miteinander in Verbindung stehen.

Die
Scherenhemmung - auch Stiftenhemmung. Von Louis Amant 1741 entwickelte ruhende Hemmung mit einem Hemmungsrad, das senkrecht zum Radstreifen stehende Stifte trägt, welche durch die hin- und hergehende Schere hindurchgeführt werden.

Die
Brocot-Hemmung - von Louis Gabriel Brocot 1826 erstmals vorgeführte ruhende Ankerhemmung, für die er 1847 ein Patent erhielt. Die Brocot-Hemmung hat zwei senkrechte zur Fläche des Ankers stehende halbrunde Stifte aus Stahl oder häufiger aus Stein (Rubin), die als Paletten dienen. Bei französischen Pendulen ist die Brocothemmung sehr häufig in einer Aussparung des Zifferblattes sichtbar angebracht.

Die
Chronometerhemmung, von Pierre Le Roy 1748 entwickelte freie Hemmung, die häufig in Schiffschronometern verwendet wurde. Auch heute noch wird sie gelegentlich in abgewandelter und verbesserter Konstruktion gebraucht.
Man unterscheidet die Chronometerhemmung mit Feder (meist in Schiffschronometern und anderen Großuhren) und die Chrono-meterhemmung mit Wippe (meist in Taschenuhren).

Bei der Chronometerhemmung mit Feder hält der an der Feder befestigte Ruhestein das Hemmungsrad an, bis der an einem Teller an der Unruhwelle befindliche Auslösestein die Feder anhebt und damit den Ruhestein aus dem Hemmungsrad herauszieht, das sich weiterdreht und mit einem Zahn auf den an dem Teller befestigten zweiten Stein, den Antriebsstein, fällt und die Unruh antreibt. Diese erhält beim zurückschwingen jedoch keinen Antrieb. Er erfolgt nur bei jeder zweiten Schwingung. (freie Hemmung)




- Die Schlagfolgen bei Alten Uhren -


1.   Voller Stundenschlag. Nur Angabe der vollen Stunden.
Bei frühen Uhren und häufig bei Bodenstanduhren bis hinein ins 19. Jahrhundert gebräuchlich.

2.   Angabe der vollen und halben Stunden. Französischer Schlag genannt - wobei die halben Stunden nur mit einem Schlag angegeben werden.
Diese Form ist ab 2. Hälfte des 17. Jh. in Frankreich und auch bis heute sehr gebräuchlich. In einigen anderen Ländern aber erst ab dem 19. Jahrhundert.
In Teilen Deutschlands im 18. Jh. auch bekannt z. B. im bergischen Land, wo die halbe Stunde auf einer kleinen Glocke oder Tonfeder geschlagen wird - meistens als „passing strike“.

3.   Passing Strike in England auch "angerissener Schlag" oder Schlag "en passant" genannt. D.h. 1x Schlag immer zur vollen Stunde. Auslösung wird vom Gehwerk betätigt. Also kein Extra Schlagwerk.

4.   Comtoiser Schlag. Die Comtoise-Uhren schlagen die vollen und halben Stunden und wiederholen die volle Stunde ein paar Minuten danach. Ähnlich funktioniert der Ribotta-Schlag bei Italienischen Uhren. In Deutschland wurde früher bei Kirchturmuhren auch weit verbreitet die volle Stunde nachgeschlagen, aber unmittelbar.

5.   Holländischer- oder Wechsel- Schlag. Wird in England Dutch Striking genannt.
Angabe der vollen und halben Stunden jeweils mit voller Schlagzahl. Die halben Stunden werden zur Unterscheidung auf eine andere Glocke geschlagen.  Diese Bauweise war auch in England bekannt, aber um ½ wird die vergangene Stunde und nicht die kommende Stunde geschlagen.

6.   Dreiviertelschlag. (Auch ¾-Schlag oder Berner Schlag genannt). Alle Viertel werden angegeben und (nur) beim vierten Viertel wird die volle Stunde auf eine größere Glocke geschlagen. Im Gegensatz zur Petite Sonnerie, wo die 4 Viertelschläge NICHT geschlagen werden.

7.   Petite Sonnerie. Hier werden die Viertelstunden - ggfs. mit Doppelschlag auf 2 Glocken - angegeben. Zur vollen Stunde wird die Stundenzahl ohne Viertelstunden auf eine größere Glocke geschlagen.

8.   Grande Sonnerie. (Vor allem in Frankreich u. Schweiz gebräuchlich) Bei jeder Viertelstunde wird zuerst die volle Stunde auf eine größere Glocke und dann die Viertel (meist im Doppelschlag) angegeben - aber nicht zur vollen Stunde, hier wird die Stundenzahl ohne Viertelstunden geschlagen.

9.   Vierviertelschlag mit vollem Nachschlag. Auch 4/4-Schlag, Wiener Vierviertelschlag oder Wiener Vollstundenschlag genannt. Hier wird nach jedem Viertelschlag die volle vergangene Stunde nachgeschlagen.
