Lochplatten - Münzautomat
Style No. 130

Mit 10 Glocken
Hersteller: SYMPHONION


Symphonion um 1900 in Leipzig hergestellt.
Spielt Metallplatten, 54 cm Durchmesser (21 1/4")
Spieldauer 1,5 min. pro Platte nach Münzeinwurf. (5 Pfg)
Mit Münzprüfer, welcher Dicke und Gewicht prüft.
Modell No. 130 mit Doppelkamm (DuplexComb)
mit je 60 Stimmzungen + 10 Zungen für 10 Glocken.
Starker Federmotor mit Kurbelaufzug.
Gehäuse aus Wallnuß mit Aufsatzkrone.

Literatur und Abb. bei D. Bowers Enzyklopedia
of Automatic Musical Instruments S. 229


Original-Ton dieses Instruments
mp3 - 425 KB







Werk und Gehäuse

Dieser frühe Musikautomat der Firma SYMPHONION wurde in Lokalen aufgestellt oder an die Wand gehängt. Er ist somit ein Vorläufer der späteren Juke-Box aus dem 50/60 -iger Jahren.

SYMPHONION  war neben POLYPHON einer der größten und bedeutendsten Hersteller von PLattenspieldosen und Selbstspielenden Musik-Automaten. Beide kommen aus Leipzig.

Auf der rechten Seite ist ein Münzeinwurf-Schlitz vorhanden. Nach Einwurf eines "alten" 5- Pfg Stücks passiert dieses einen einfachen mechanischen Münzprüfer. Der Münzprüfer kontrolliert das Gewicht und den Durchmesser der Münze.
Die Mechanik dazu ist als Wippe konstruiert. Stimmen Gewicht und Durchmesser, neigt sich die Wippe und gibt den Auslösehebel für den Start des Motors frei.
Das eingeworfene 5 Pfg Stück rutscht über einen Trichter in die untere abschließbare Schublade.


Hinweisschild
über 5-Pfg Einwurf
Originale 5-Pfg Münzen des Deutschen Kaiserreichs

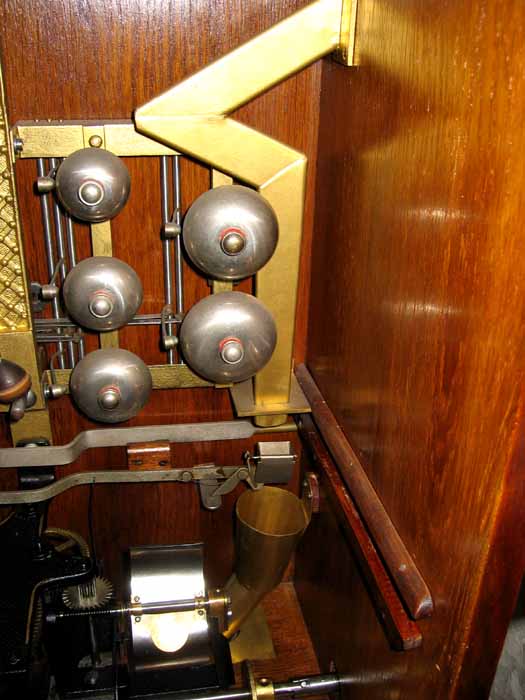

Münzkanal
mit Prüf-Wippe
Detailaufnahme
 Prüf-Wippe
mit Trichter
Detailaufnahme eines 5-Pfg Stücks bei
der Prüfung


Der Aufsteller des Automaten konnte durch Drehen eines Rändelrads einstellen, ob nach Münzeinwurf die Platte ein- oder zweimal gespielt wurde. Jede Platte spielte ca. 1,5 Minuten. Natürlich immer das gleiche Stück. Wollte man etwas anderes
hören, musste der Wirt die große Tür aufschließen, und eine neue Platte einlegen.

Der starke Feder-Motor wird an der rechten Seite mit einer abnehmbaren Handkurbel aufgezogen.
Ist die Feder voll aufgezogen, kann man ca. 8-10 Platten damit abspielen.

Zur Melodie spielt ein 10-fach Glockenwerk. Der Ton ist erstaunlich laut.

Die Metallplatten haben einen Durchmesser von 54 cm = 21 1/4 ". Die ausgestanzten Haken an diesen Platten steuern über
eine raffinierte Mechanik die Tonzungen. Jeder Haken ist also ein einzelner Ton.



Wie man als Laie defekte Metall-Platten
reparieren könnte, wird hier beschrieben.
Wie man Blechplatten für Spieluhren repariert


circle11_skyblue.gif Bildergalerie circle11_skyblue.gif Zum Vergrößern auf das jeweilige Foto klicken

symphonion_type_130 _pic_03.jpg
symphonion_type_130 _pic_04.jpg
symphonion_type_130 _pic_05.jpg
symphonion_type_130 _pic_06.jpg
symphonion_type_130 _pic_07.jpg
Frontseite mit unterer Geldsammel-Schublade
Untere Schublade geöffnet
Frontansicht mit
geöffneter Tür
5 Pfg. Münzeinwurf mit Hinweistafel und
Schlüssel für  Fronttür
Krone (Wallnuß)für
Symphonion
Style No. 130





symphonion_type_130 _pic_08.jpg
symphonion_type_130 _pic_09.jpg
symphonion_type_130 _pic_10.jpg
symphonion_type_130 _pic_11.jpg
symphonion_type_130 _pic_12.jpg
Innenraum Gesamtansicht
Doppelkamm 2 x 60 Zungen (DuplexComb) mit Glockenwerk
Doppelkamm + 2 Kämme
a´ 5 Zungen zum Auslösen
der 10 Glocken
Doppelkamm mit Glockenwerk und Motor
Detailansicht Doppelkamm
mit je 60+5 Stimmzungen





symphonion_type_130 _pic_13.jpg
symphonion_type_130 _pic_14.jpg
symphonion_type_130 _pic_15.jpg
symphonion_type_130 _pic_16.jpg
symphonion_type_130 _pic_17.jpg
Vorderansicht Federzugmotor
Draufsicht Federzugmotor 1
Draufsicht Federzugmotor 2
Detailansicht Federzugmotor
Windflügelrad
mit Schnecke





symphonion_type_130 _pic_18.jpg
symphonion_type_130 _pic_19.jpg
symphonion_type_130 _pic_20.jpg
symphonion_type_130 _pic_21.jpg
symphonion_type_130 _pic_22.jpg
Mitnehmer-Rad  für
die Metallplatte
Ansicht Glockenwerk  links
Ansicht Glockenwerk rechts
Münzprüfer-Wippe, durch Geldtrichter fällt Münze in
untere Schublade
Innenansicht mit
eingelegter Metallplatte
54 cm = 21 1/4 "
