- Karl Griesbaum -
Firmengründung 1905 - Auflösung 1988

Produktion Mechanischer Singvogelkäfig-Automaten,
Singvogeldosen und Pfeifenden Holzfiguren

- Mechanische Feinwerkstätte Griesbaum -
Die Firma befand sich in 78098 Triberg im Schwarzwald
Schonach Str. 20 Heute -> Schonacher Str. 20



Im Schwarzwaldmuseum in Triberg befasst sich im Untergeschoß
eine kleine Abteilung mit den Produkten der Firma Griesbaum

In zweiter Generation Produktion und Werkstatt Karl Griesbaum KG In diesen beiden Gebäuden befand sich 83 Jahre lang die Fertigung. Google Maps ? Hier klicken !
Foto privat von 2011 Klick auf das Foto zum Vergrößern	Foto Google Maps 2021 Klick auf das Foto zum Vergrößern

- Firmengründer Karl Griesbaum -

Zum Vergrößern bitte auf die Bilder klicken Nachruf der Deutschen Uhrmacher-Zeitung auf den am 14.07.1941 verstorbenen Firmengründer Karl Griesbaum (Senior)






Karl Griesbaum (Senior 1871-1941) Firmengründung 1905

Karl Griesbaum (Junior 1916-2022) Jüngerer Sohn des Firmengründers führt den Betrieb weiter als Karl Griesbaum KG von
1946 - 1985. Auflösung der Firma 1988. In dieser Zeit entstanden die meisten der uns heute bekannten Erzeugnisse !

Karl Griesbaum (Junior) verstarb Anfang 2022 im Alter von 105 Jahren (!)
in St. Georgen im Schwarzwald !

Werkstatt: Triberg/Schwarzwald, Schonachstr. 20
Karl Griesbaum Senior und Karl Griesbaum Junior waren Hersteller von Singvogelkäfigen, Singvogeldosen und geschnitzten Pfeiferfiguren.








Mathias Griesbaum 1902-1974 war der ältere Sohn des Firmengründers Karl Griesbaum (Senior). Gegenüber des väterlichen Betriebs gründet Mathias Griesbaum seine eigene Firma. 1949 bis Ende 60´Jahre.

Werkstatt: Triberg/Schwarzwald, Schonachstr. 39
Hersteller von hochwertigen Zigarettenspendern, Mozartstuben,
Kunstgewerbeartikel, Schmuckkästchen usw. jeweils mit Walzenspielwerk.




Typisches Logo Griesbaum KG

Griesbaums Produkte waren häufig gemarkt,

aber leider nicht immer.

Griesbaums Vogelkäfige waren häufig gemarkt

Ein Vogel auf einer Stange stehend über einem

3-zackigen Bergmassiv, sowie den Buchstaben K G

Andererseits gab es auch viele ungemarkte

Vogelkäfige der Firma Griesbaum !

Griesbaum hat von 1905-1988 eine große Anzahl Vogelautomaten, Singvogelkäfige mit künstlichen Mechanischen Vögeln in Käfigen, aber auch kleinere Vogeldosen in einer guten Qualität hergestellt.

Typisches Logo

Griesbaum KG in Triberg

Frühes Modell ab 1905

Messingkäfig

Karl Griesbaum

Frühes Modell

ab 1905

Holzkorpus

Karl Griesbaum

Frühes Modell

Karl Griesbaum


Frühes Modell

Karl Griesbaum

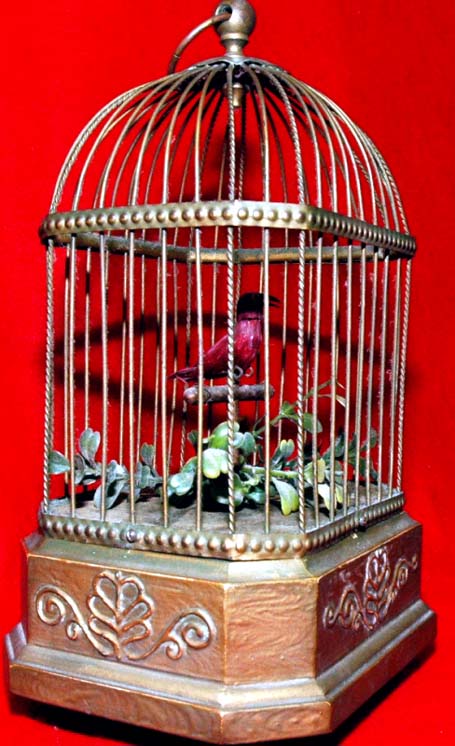

8-eckiger Käfig

vermutlich 1. Hälfte 20. Jh.

Karl Griesbaum

Auf diesem original Griesbaum Plakat um 1930

sind einige der damaligen Singvogeldosen abgebildet.

Griesbaum Singvogelkäfig im Video Karl Griesbaum war in zwei Generationen die bekannteste Manufaktur für Singvogelkäfig-Automaten und Singvogeldosen in Schatullen in Deutschland. Hier wurden im Laufe der Zeit sehr viele dieser Automaten gefertigt. Auch die Vielfalt der verschiedenen Modelle war beachtlich. Es gab verschiedenste Bauformen, wie diese Zusammenstellung hier zeigt. Karl Griesbaum fertigte aber auch sog. Pfeifer Figuren. Im engl. Sprachraum als "Griesbaum Whistler" bekannt. Sehr viele - auch bei Ebay - gehandelte Vogelkäfig-Automaten zeugen von der großen Anzahl hergestellter Griesbaum Produkte. Sie haben noch heute eine recht ordentliche Qualität, wenn sie pfleglich behandelt wurden. Reparaturen sind natürlich möglich, bei komplizierten Ausfällen überschätzen sich die meisten "Bastler" allerdings gewaltig.			8-eckiger Singvogelkäfig Messing - 28 cm hoch Karl Griesbaum

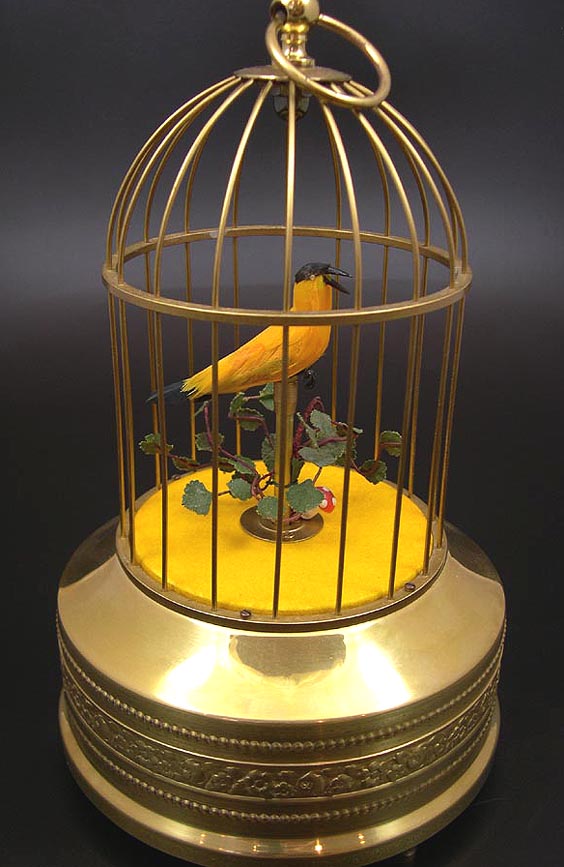

			Fackelförmiger Messingkorpus Original Karl Griesbaum
Kleinerer Messingkorpus Karl Griesbaum	Kleinerer Messingkorpus Karl Griesbaum	Typischer Käfig 2. Hälfte 20. Jahrh. Karl Griesbaum	Singvogelkäfig ab 1905 Skarabäus Dekor Karl Griesbaum

		Dekorativer Singvogelkäfig *- Karl Griesbaum -* Vermutlich ab 1925 gefertigt. Aufwändig verzierter Viereck-Käfig mit Schublade im unteren Bereich zum Ablegen des Aufziehschlüssels. Das Aufziehen der Mechanik erfolgt vom Boden aus. Dazu muss die Schublade komplett herausgezogen werden.

Singvogeldose Griesbaum um 1950	Nach Auskunft des Herstellers aus den 60´ iger Jahren, bestand der Singvogel der Mechanischen Feinwerkstätte Griesbaum häufig (aber nicht immer) aus echten Kolibrifedern welche aus Südamerika importiert wurden. Die Herstellung von Singvogeldosen begann Herr Karl Griesbaum sen. im Jahre 1923 in handwerklicher Fabrikation in Triberg im Schwarzwald. Nach dem II. Weltkrieg wurde die Fabrikation im Jahre 1946 von der Karl Griesbaum KG durch Karl Griesbaum jun. übernommen. 1946 - 1985. Auflösung der Firma 1988. Karl Griesbaum verstarb 2022 im Alter von 105 Jahren in St. Georgen im Schwarzwald !
Singvogeldose Griesbaum ab 1905	Ab 1925 wurden auch viele handgeschnitzte Holzfiguren hergestellt. Der bekannte "Pfeifer" bzw. "Whistler"	Pfeifer - Whistler
Singvogeldose Griesbaum Mitte 20. Jh .´ Eine Singvogeldose in Funktion	Fahren Sie mit dem Mauszeiger über das Bild Bild1: Achteckiger Singvogelkäfig Höhe 26 cm Vergoldeter Gipsgrund Vermutlich 1. Hälfte 20. Jh. Bild2: Runder Messingkäfig Höhe 30 cm Ausgefallenes Dekor

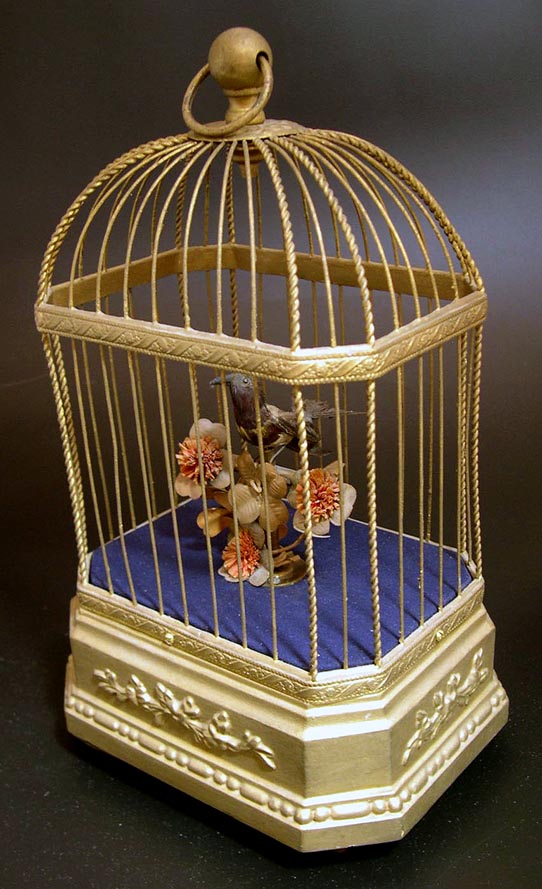

Griesbaum Achteck Käfig
vermutlich um 1950

Vor dem 2. WK wurde wohl
ein fast gleich aussehendes
Modell gefertigt.

Ein Herstellungszeitraum kann erst
festgestellt werden, wenn man
Einblick in die Mechanik hat.

Für eine vergrößerte Darstellung
bitte auf das Foto klicken.

Videos zu Griesbaum Vogelautomaten mit jeweils zwei Vögeln - Griesbaum double singing bird cage - Beide Vögel (!) bewegen die Schnäbel, drehen die Köpfe und wippen mit den Schwanzfedern !

Seltener Griesbaum Käfig mit 3 Vögeln Triple Bird Cage Automaton

*Erkennungsmerkmal* *der Karl Griesbaum KG Singvogelkäfige* *Bis 1959 oder ab 1960 gefertigt ?* - Klicken Sie zum Vergrößern auf die Fotos -
			Bis 1959 ! wurden die Grundkörper der Vögel aus Messing gefertigt. Erkennbar von außen an den spiralförmigen Metallfüßen. In Sammlerkreisen werden die älteren Käfige mit Messingvogel höher gehandelt, als die neueren aus Kunststoff (!)
			Ab 1960 ! wurden die Grundkörper der Vögel aus weißem Kunststoff gefertigt. Erkennbar von außen an den farbig lackierten Kunststoff-Füßen

Gutes Beispiel

eines Griesbaum

Singvogelwerks

Ab 1960

gefertigt

Klick auf die die Fotos zum Vergrößern

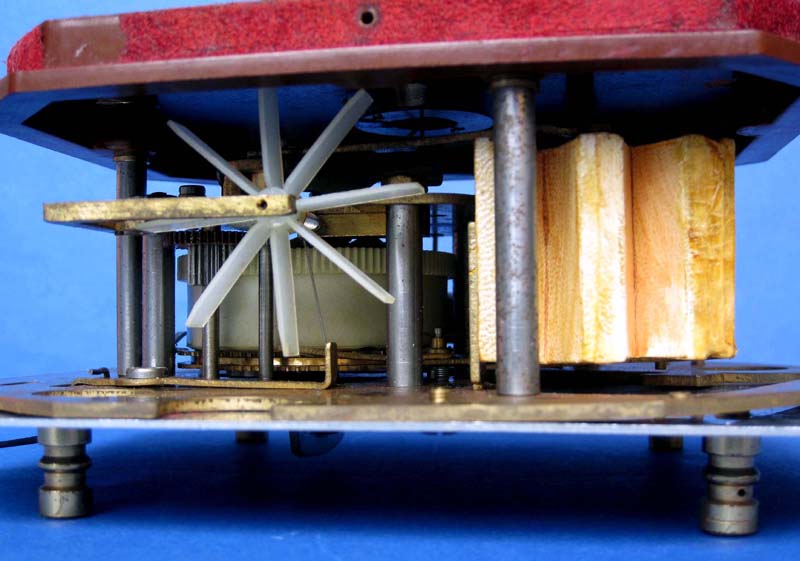

Windfang-Flügelrad und Zahnrad
mit Schrägverzahnung aus
weißem Kunststoff...







...welches in Eingriff mit
dem länglichen
Schraubenrad steht.

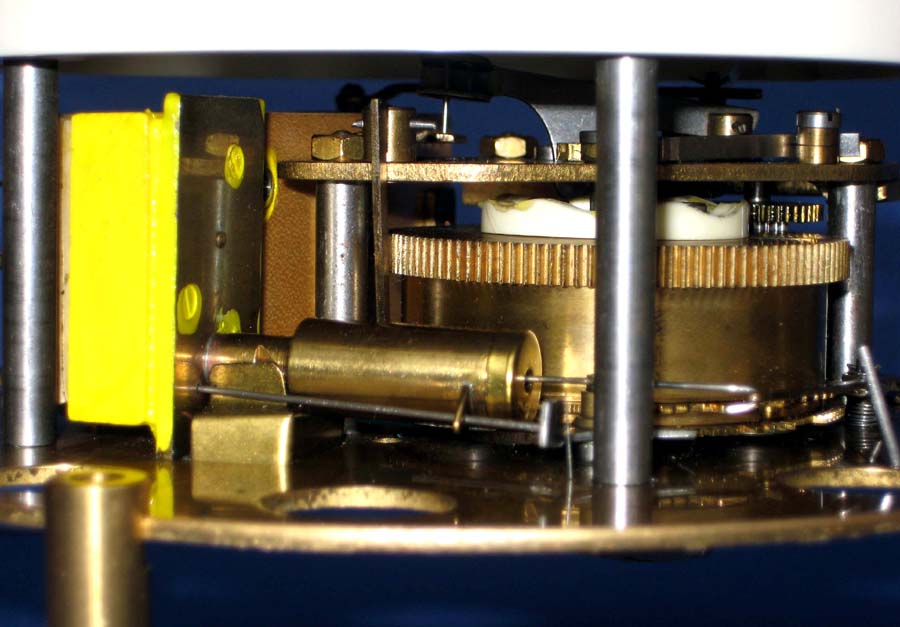

	Schönes Beispiel der kompletten Mechanik eines frühen Karl Griesbaum KG Vogelautomaten kurz nach dem II Weltkrieg gefertigt. Platine damals aus Aluminium. Natürlich wurden noch keine Kunststoffteile verarbeitet.
	Griesbaum Bodenplatte mit Bezeichnung West Germany Klick auf das Foto zum Vergrößern



Die Bezeichnung "Made in Germany"

und dessen zeitliche Einordnung.

Am 23. August 1887 wurde in London ein spezielles Handelsmarkengesetz (Merchandise Marks Act) verabschiedet. Seitdem musste auf allen importierten Waren das Herkunftsland angegeben werden. Made in ………

Auslöser für das Gesetz waren die Konkurrenzsorgen der Messerhersteller in Sheffield.

Man wollte sich zu jener Zeit dadurch vor billigen Waren von schlechterer Qualität als der eigenen schützen. Insbesondere aber aus dem Deutschen Reich. Deutsche Industrieprodukte hatten zuvor den Ruf schlecht und billig zu sein.

Plötzlich trugen viele Erzeugnisse, die eigentlich für britische Produkte gehalten wurden, den Aufdruck "Made in Germany". Sie waren nicht nur billiger, sondern es stellte sich auf einmal heraus, dass sie inzwischen auch von recht guter Qualität waren.

Und so geschah etwas womit keiner gerechnet hatte !
Die Britischen Käufer entschieden sich bewusst gegen heimische Produkte und kauften die billigeren und inzwischen guten deutschen Waren.

Die deutschen Produzenten gingen dazu über alle Export-Güter mit dem Qualitäts-Siegel "Made in Germany" zu kennzeichnen. Es entwickelte sich so zu einem internationalen Warenzeichen.

Zeitliche Einordnung:

Kennzeichnung "Made in Germany" für Produkte erst ab 1887 möglich.

Nach dem II Weltkrieg ab 1945 auch Kennzeichnungen wie "Made in US-Zone" und ähnliches, für die Amerikanische Zone in West-Deutschland.

Mai 1949 Gründung der Bundesrepublik Deutschland / BRD.

Oktober 1949 Gründung der Deutsche Demokratische Republik / DDR.

Einige Hersteller in der BRD und DDR verwenden auf einmal ab 1949 wieder das alte "Made in Germany".

Die DDR grenzt sich dann aber mit einer eigenen Bezeichnung
"Made in GDR" ab. (German Democratic Republic)

1974 bemängelte der Bundesgerichtshof, dass der einheitliche Begriff "Made in Germany" eine Unterscheidung zwischen den beiden damaligen deutschen Staaten nicht ermöglichen würde.

So hielten "Made in West Germany" und "Western Germany" nach und nach Einzug.

Nach der Wiedervereinigung, ab ca. 1990 setzt sich langsam wieder das bewährte "Made in Germany" durch.

Allerdings gab es Ausnahmen, wo aus Kostengründen durch noch vorhandene Werkzeuge und Formen, das alte "Made in West Germany" und "Made in GDR" eine Zeit lang weiter verwendet wurde.

Zusammenfassung:

Made in Germany = 1887 bis 1945 für wirklich alte Erzeugnisse.
Made in US-Zone = 1945 bis 1949 für die Amerikanische Zone.
Made in Germany = Teilweise ab 1949 in beiden deutschen Staaten.
Made in West Germany / Western Germany / Made in BRD

Made in GDR = 1949 bis 1990 !!! Manchmal unklare Trennung !!!

Made in Germany = setzt sich wieder ab 1990 nach und nach durch.

Wenn man an der Bodenplatte das Griesbaum Vogel- Logo erkennen kann, ist der Fall klar. Hier das Beispiel eines Käfigs, der vor 1960 gefertigt wurde.

Ein auf einer Stange stehender Vogel über einem Drei-spitzigen Bergmassiv mit den Innitialien K G

Viele Griesbaum Vogelkäfige hatten leider weder außen noch innen entsprechende Markierungen

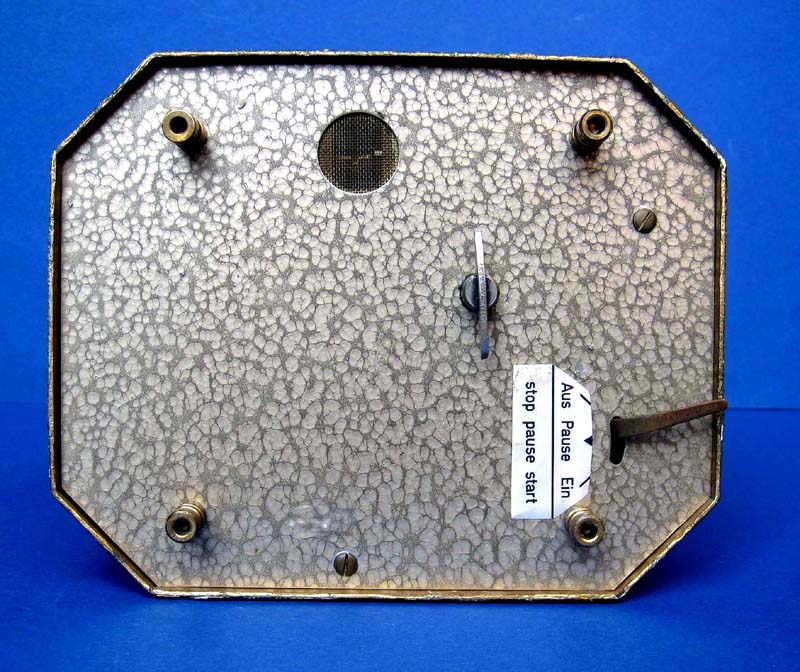

Am Boden des Käfigs befindet sich

seit Mitte der 50´iger Jahre häufig
ein spezieller Aufkleber mit der

Bezeichnung des
Start-Stop Hebel.

<--- Siehe Bild links

Skarabäus Dekor

Karl Griesbaum

Das Herstellungsjahr kann man unter Umständen so ermitteln......
Ein Teil der Holzblasebälge wurde handschriftlich mit einer Zahlenkombination versehen.
So wie bei diesem Beispiel hier Hergestellt also am 10.05.1961

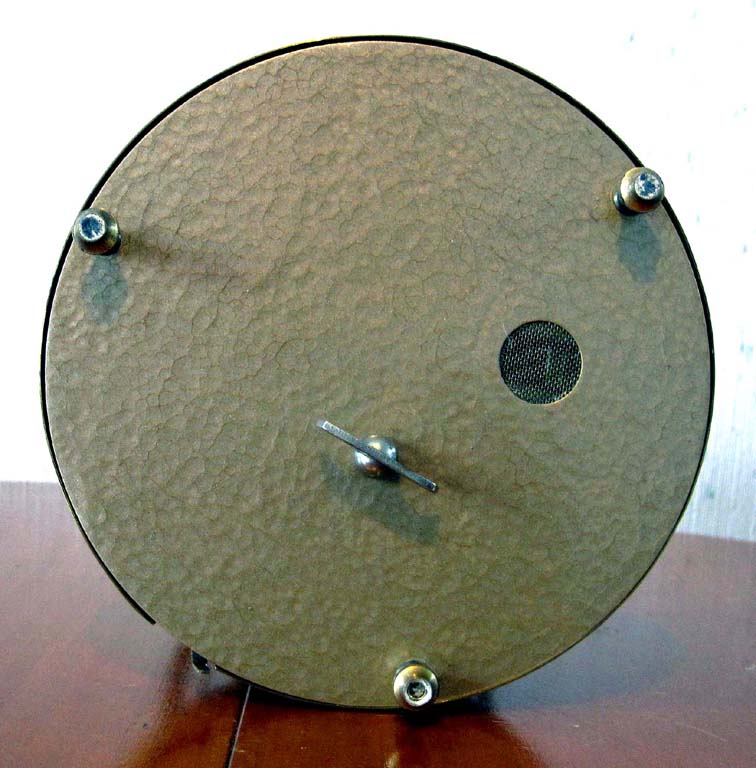

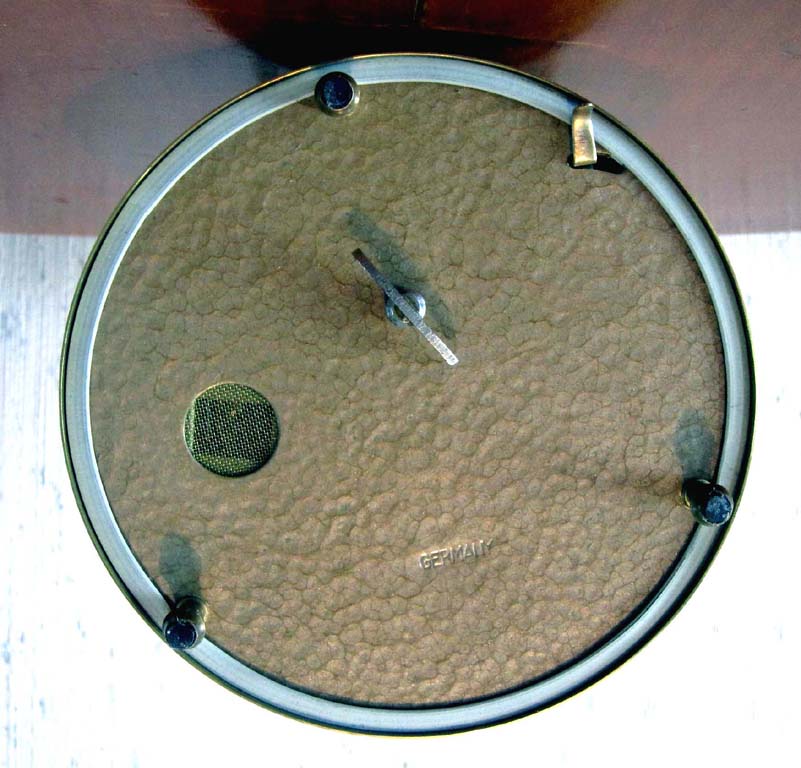

Die Bodenplatte hat häufig ein Aussehen wie auf dem Foto oben gezeigt, und ein äußerliches Erscheinungsbild ähnlich einer sog. "Hammerschlag-Lackierung".

Die runde Messing Verkleidung der Mechanik mit dem häufig vorkommenden Griesbaumtypischen Rankendekor ist auch ein äußerliches Erkennungsmerkmal.

Griesbaum fertigte allerdings noch sehr viele andere Dekore
als Verkleidung.

Hinweis: Die ab 1991 gefertigten
MMM-Singvogelkäfige haben äußerlich das gleiche Dekor.
(Siehe Bemerkung weiter unten)

Normalerweise hat ein Griesbaum Singvogelkäfig - Automat drei Funktionsabläufe.

Schnabel und Schwanzende bewegen sich und werden synchron von einer Steuerstange angetrieben. Bei der dritten Bewegung dreht sich der Kopf von links nach rechts.

Hierfür ist eine zweite Steuerstange vorgesehen.

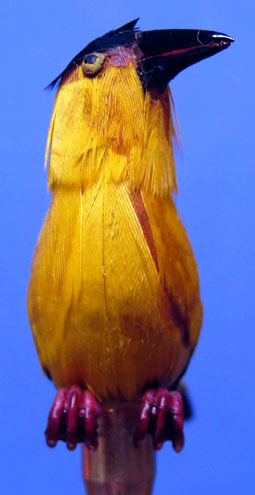

Übrigens... der Grundkörper des Vogels war bis 1959 aus Messing, ab 1960 aus Kunststoff.

Von außen gut erkennbar an den lackierten Kunststoff-Füßen. Davor bestanden diese aus gerolltem Messingdraht. Siehe Hinweis weiter oben...

Das typische Griesbaum Vogel-Zwitschern, welches man nach einem Klick ->

hier hören kann.

Typischer 50´iger Jahre Käfig.
Die Karl Griesbaum KG

experimentierte viel. Vielleicht auch hier?

Die Verkleidung ist glatt, völlig ohne Dekor.

Ein auf einer Stange stehender Vogel über einem Drei-spitzigen Bergmassiv mit den Innitialien K G

Viele Griesbaum Vogelkäfige hatten leider weder außen noch innen entsprechende Markierungen

seit Mitte der 50´iger Jahre häufig
ein spezieller Aufkleber mit der

Bezeichnung des
Start-Stop Hebel.

<--- Siehe Bild links

Skarabäus Dekor
Karl Griesbaum
Das Herstellungsjahr kann man unter Umständen so ermitteln......
Ein Teil der Holzblasebälge wurde handschriftlich mit einer Zahlenkombination versehen.
So wie bei diesem Beispiel hier Hergestellt also am 10.05.1961


Griesbaum fertigte allerdings noch sehr viele andere Dekore
als Verkleidung.

Hinweis: Die ab 1991 gefertigten
MMM-Singvogelkäfige haben äußerlich das gleiche Dekor.
(Siehe Bemerkung weiter unten)

Schnabel und Schwanzende bewegen sich und werden synchron von einer Steuerstange angetrieben. Bei der dritten Bewegung dreht sich der Kopf von links nach rechts.
Hierfür ist eine zweite Steuerstange vorgesehen.
Das typische Griesbaum Vogel-Zwitschern, welches man nach einem Klick ->
hier hören kann.

Typischer 50´iger Jahre Käfig.
Die Karl Griesbaum KG
experimentierte viel. Vielleicht auch hier?
Die Verkleidung ist glatt, völlig ohne Dekor.


Die Karl Griesbaum KG exportierte auch viel in die U.S.A.

Der Käfigboden war dann gemarkt mit der Bezeichnung KEN.D

Wie hier zu sehen bei einem Beispiel um 1950/51

Wie hier zu sehen bei einem Beispiel um 1950/51

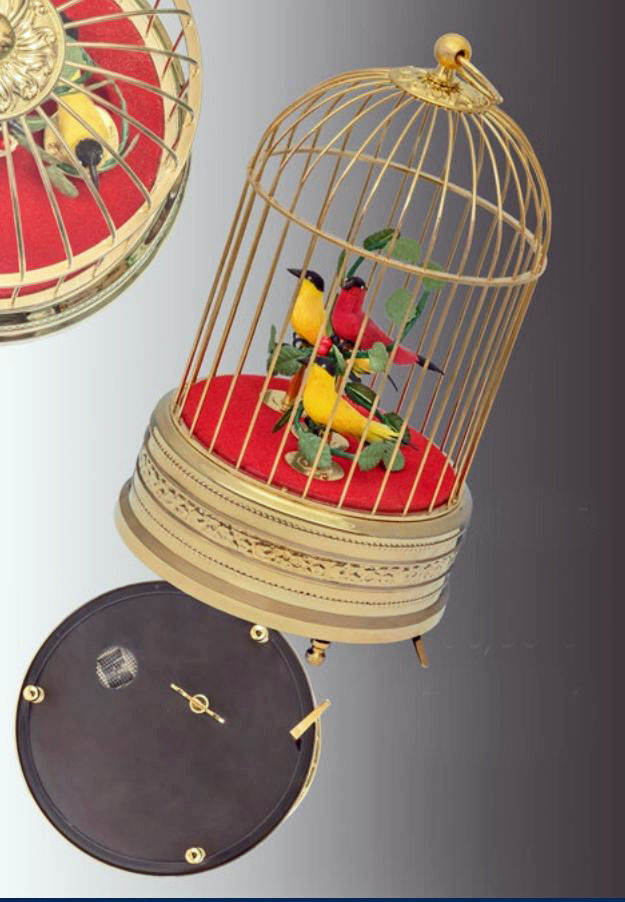

Woran kann man erkennen, ob es ein originaler

Griesbaum Käfig oder ein MMM Käfig ist ?
Alle Bilder lassen sich durch Anklicken vergrößern

Griesbaum

MMM

    Der Start-Stop Hebel ist nach unten      umgebogen.

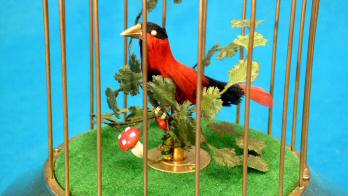

    Die Baum DEKO beinhaltet normalerweise      den typischen Fliegenpilz.

    Die Blattzweige bestehen aus dünnem Draht      Oft mit braunem Papier umwickelt.

    Der Korpus besteht aus Messing und glänzt      normal wie bei Messing üblich.

Der Start-Stop Hebel ragt gerade aus
   dem Korpus heraus.

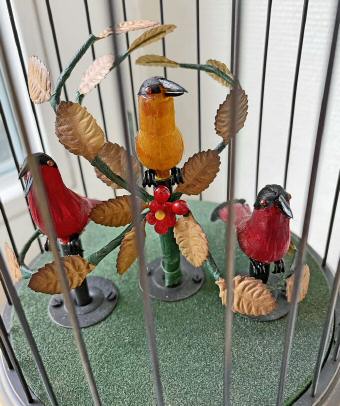

Die Baum DEKO beinhaltet eine rote
   Blüte mit einer gelben Perle in der Mitte.
Die Blattzweige bestehen aus dickerem    Draht als bei Griesbaum.
Die Messing Käfige werden bei MMM
   galvanisch vergoldet und glänzen sehr
   stark. Natürlich mit Ausnahme der dunkel
   brünierten Käfige.









MMM - Mechanische Musikwerke Manufaktur
65385 Rüdesheim am Rhein - Rheinalle 7+8

www.mmm-spieluhr.de/
www.smmk.de/pages/de/museumsladen.php

Da die MMM nach 1988 die Fertigungsanlagen für

Singvogelkäfige der ehemaligen Fa. Griesbaum erworben hatte,
werden hier seit 1991 eigene Singvogelkäfige und
Singvogeldosen in Handarbeit hergestellt.

Hier kann man einen älteres YouTube Video über die
Herstellung eines Singvogel-Käfig Automaten bei der MMM sehen.

- Anfang der 90´ iger Jahre vom Japanischen Fernsehen produziert -


Karl Griesbaum KG
Original Faltblatt
um 1956

Hauptseite

Käfig No. 3/2

Käfige No. 3+7+9+17

6 Singvogel-Dosen




Eine dreiseitige Exportpreisliste vom 1. Januar 1930
verschiedener Griesbaum Erzeugnisse finden Sie hier ->




Karl Griesbaum KG
Original Faltblatt
um 1970

Hauptseite

No. 3/1 M

No. 3/1 W

No. 3/2 M

No. 7 M

No. 7 A

No. 7 W

No. 8/1 A

Beschreibung deutsch

Beschreibung Engl. Französ.

Folgende Singvogelkäfige werden in diesem Faltblatt aufgeführt

Sockel-Durchm. 16,5 cm Höhe 25 - 30 cm Gewicht 1,2 - 1,3 Kg

No. 3/1 M

Messing poliert, 1 Vogel, Vogelstimme, Spieldauer mit Unterbrechung
ca. 4 Min., ohne Unterbrechung ca. 2 Min.

No. 3/1 W

Weiß lackiert, 1 Vogel, Vogelstimme, Spieldauer mit Unterbrechung
ca. 4 Min., ohne Unterbrechung ca. 2 Min.

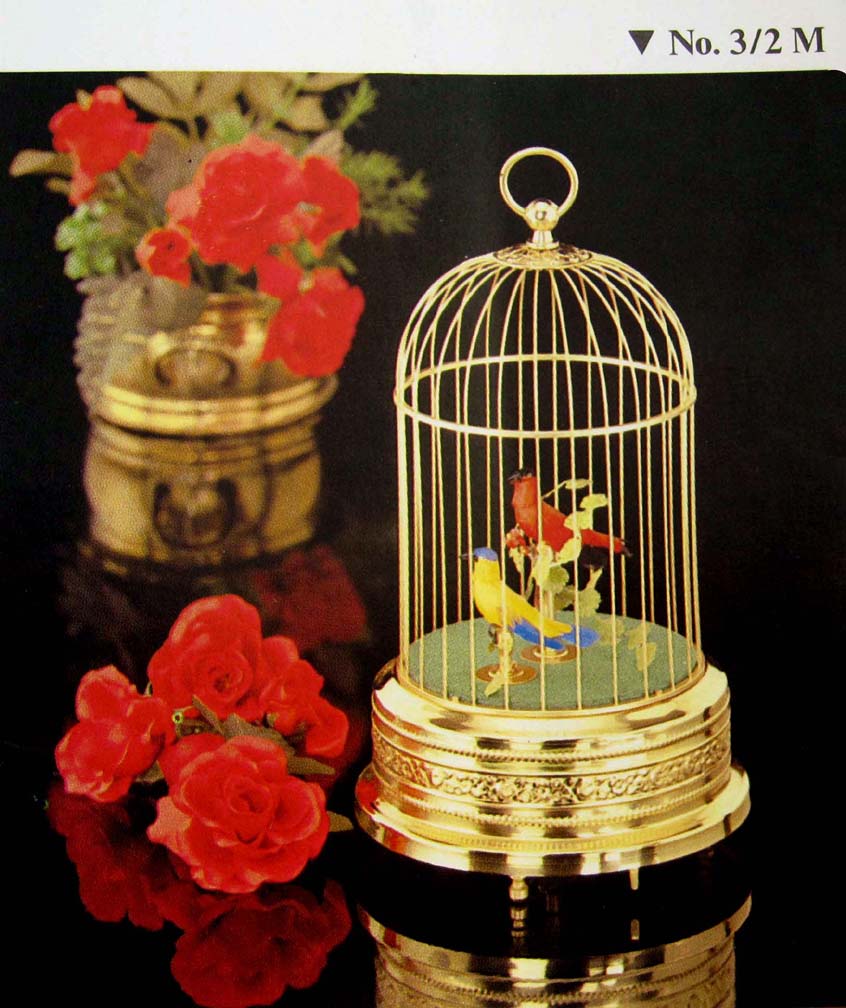

No. 3/2 M

Messing poliert, 2 Vögel, Bewegungen abwechselnd, Vogelstimmen
Spieldauer mit Unterbrechung ca. 4 Min., ohne Unterbrechung ca. 2 Min.

No. 7 W

Weiß lackiert, 1 Vogel, Vogelstimme ohne Unterbrechung Spieldauer ca. 3 Min

No. 7 M

Messing poliert, 1 Vogel, Vogelstimme ohne Unterbrechung Spieldauer
ca. ca. 3 Min.

No. 7 A

Antik, 1 Vogel, Vogelstimme ohne Unterbrechung Spieldauer ca. ca. 3 Min.

No. 8/1 A

Antik, 1 Vogel, Vogelstimme ohne Unterbrechung Spieldauer ca. ca. 3 Min.

Auch lieferbar als No. 8/2 A

Antik, 2 Vögel, Vogelstimme ohne Unterbrechung Spieldauer ca. ca. 3 Min.
Sockel-Durchm. 16,5 cm Höhe 25 - 30 cm Gewicht 1,2 - 1,3 Kg


Fünf verschiedene Karl Griesbaum KG Singvogelkäfige

Zum Vergrößern auf die Fotos klicken. Es öffnet sich ein zweites Fenster !

Roter Messingvogel
auf grünem Untergrund.

Detailansicht

Detailansicht

mit Fliegenpilz.

50´er Jahre Vogelkäfig
Seltene kleinere Ausführung - Modell Nr. 7

Um 1953 Vollrestaurierter Käfig - Modell Nr. 3

Blau befiederter Messingvogel auf blauem Untergrund.

Der gesamte Käfig entspricht dem typischen

Griesbaumdesign der 50´ er Jahre.

Detailansicht
des Automaten.

Fotos rechts ->

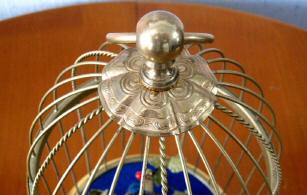

Gewellte Rosette mit Aufhängung

Bodenplatte Hammerschlaglacklackierung

Baujahr: um 1956
Käfig, Mechanik u. Vogel aus Messing

Detailansicht des Vogels
mit grünem Untergrund

Typische Bodenplatte
mit Aufkleber

Um 1960 Modell 7

Seltene kleinere

Ausführung mit gelbem Vogel auf
rotem Untergrund. Käfig und
Mechanik aus Messing.

Detailansicht mit dem für
Griesbaum typischen Fliegenpilz.

Bodenplatte mit der typischen Hammerschlaglacklackierung.

Um 1960

Vollrestaurierter Käfig mit

rotem Vogel auf grünem Untergrund.

Detailansicht des Vogels mit typischem Fliegenpilz. Ab 1960 waren die
Vögel aus Kunststoff, hier sehr
schön an den Krallen zu erkennen.

Detailansicht der Bodenplatte mit dem
seit ca. Mitte der 50´er Jahre
verwendeten typischen Aufkleber.


Roter Messingvogel
auf grünem Untergrund.
mit Fliegenpilz.
Blau befiederter Messingvogel auf blauem Untergrund.
Der gesamte Käfig entspricht dem typischen
Griesbaumdesign der 50´ er Jahre.
Baujahr: um 1956
Käfig, Mechanik u. Vogel aus Messing
Detailansicht des Vogels
mit grünem Untergrund
Typische Bodenplatte
mit Aufkleber


Seltene kleinere
Ausführung mit gelbem Vogel auf
rotem Untergrund. Käfig und
Mechanik aus Messing.


Vollrestaurierter Käfig mit
rotem Vogel auf grünem Untergrund.





Griesbaum Käfig No. 7A

- Klicken Sie zum Vergrößern auf die Fotos -

Runder Griesbaum Vogelkäfig
Modell No. 7A - Messing, brüniert -
Ab 60´iger Jahre

In diesem sehr informativen Video können Sie die gesamte Mechanik wie Flügelrad, Kolbenpfeife, Kurvenscheibe usw. sehr anschaulich in Funktion sehen.
Vielen Dank an den Interessenten, der mir das Video und die Fotos zur Verfügung gestellt hat!

Der gesamte Käfig besteht - bis auf die Aluminium- Aufnahmeplatte für die Vogelplatte - aus Messing.

Die Messing-Bodenabschlußplatte ist brüniert und nicht mit einer Hammerschlaglackierung versehen.

Federhaus, Schneckenrad und Windrad bestehen aus weißem Kunststoff.
Höhe des Käfigs 24 cm.

Der Käfig ist weder innen noch außen gemarkt, was für spätere Griesbaumkäfige der 60´ger Jahre fast normal ist.

Produktabbildung Käfig 7A
aus Katalog 60´ger Jahre

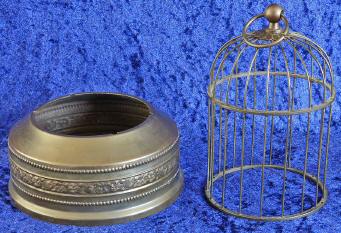

Brünierter Messingkorpus

Einblick in die Mechanik

Federhaus, Schneckenrad, Windrad
aus weißem Kunststoff. Holz-Blasebalg.

Federhaus, Schneckenrad, Windrad
aus weißem Kunststoff. Holz-Blasebalg.

Messingabdeckung, mit typischem
umlaufendem Blüten-Ranken Dekor

Bodenplatte mit Tonauslass

Zwei Steuerstäbe für die
Bewegungsabläufe

Karl Griesbaum KG

Seltener Singvogelkäfig

mit einem künstlichen Vogel

Um 1950

Hersteller:

Karl Griesbaum KG - Triberg

Rot/Schwarz/Grün befiederter Vogel

mit Messingkorpus und Vollmessing Mechanik.

Schnabel, Kopf und Schwanz beweglich.

Seltener Achteckiger Käfig - Vollrestauriert

Klick auf die Fotos zum Vergrößern

Original um 1950
Echte gefärbte Vogelfedern.		Grundkörper aus Messing.
Dieser voll restaurierte Griesbaum 8-Eck Singvogelkäfig um 1950 ist ein seltenes Exponat. Interessant wegen der äußeren, von Rundkäfigen abweichenden Form, zum anderen wurden um diese Zeit noch alle mechanischen Bauteile aus Metall gefertigt. Keine Plastik Teile wie ab 1960. Siehe 8-Eck Käfig weiter unten! Die untere Verkleidung der Mechanik besteht aus bronziertem Holz.		Messingkäfig, Mechanik, Holzabdeckung
Vollkommen aus Messing...	Ansicht ohne Käfig.	Unterseite mit Griesbaum Logo und Tonauslass der Kolbenpfeife.
...mit einzelnen Stahlteilen.	Griesbaum Deko aus...	...Fliegenpilz u. 2 roten Beeren.
Sehen Sie sich die Vogelmechanik...	...in Funktion auch als Video. Siehe link am Kopf dieses Abschnitts.	Restaurierter Blasebalg.
Die präzise Kolbenpfeife. Das Griesbaum Logo ist auch innen vorhanden.
Fotos rechts Käfig vor der Restaurierung Fahren Sie mit dem Mauszeiger über das Foto um den Zustand Vorher / Nachher zu sehen.

Karl Griesbaum KG

Seltener Singvogelkäfig

mit einem künstlichen Vogel

Januar 1956

Hersteller:

Karl Griesbaum KG - Triberg

Rot/Schwarz/Gelb befiederter Vogel

mit Messingkorpus und Vollmessing Mechanik.

Schnabel, Kopf und Schwanz beweglich.

Extrem selten in dieser

Achteckigen glatten und polierten Gehäuseausführung

Mit Exportpunze KEN_D

Klick auf die Fotos zum Vergrößern

Acht-Eck Griesbaum Vogelautomat von 1956 Messing poliert

Original um 1956

13,5 x 16,5 cm - Höhe: 27 cm

Echte gefärbte Vogelfedern

Befiederung teilw. erneuert

Schwarze, rote und gelbe Federn

Seltenes Untergestell

aus poliertem Messing


Dieser voll restaurierte Griesbaum 8-Eck Singvogelkäfig
wurde im Januar 1956 gefertigt. Eine Markung im inneren
des Automaten lässt Herstellungs- Monat und Jahr erkennen.

Der Grundkörper des Vogels ist - wie zu dieser Zeit üblich -
aus Messing gefertigt. Keine Plastik Teile wie ab 1960.

Käfiggitter und Sockel ebenfalls aus Messing.
Extrem selten wg. des glatten und polierten Messingsockels.

Am Boden ist der Käfig mit der Bezeichnung KEN_D gemarkt.
Diese Bezeichnung wurde bei der Griesbaum KG
nur für Export Modelle in die USA verwandt.

Käfig, Sockel, Vogel, Befiederung sowie die
gesamte Mechanik wurde sachgerecht restauriert.

Vollkommen aus Messing...



Typische Griesbaum DEKO !
2 rote Beeren 1 Fliegenpilz
sowie
Kleine grüne Blätter aus Stoffgeweb

Unterseite gemarkt mit

Griesbaum Logo und

KEN_D

= Bezeichnung für

Export Modell in die USA

Unterseite mit Griesbaum

Logo und Tonauslass

der Kolbenpfeife

Kleiner Vogelautomat von der Karl Griesbaum K.G. Schwarzwald 2. Hälfte 20. Jahrh.

Karl Griesbaum KG
Singvogelkäfig
mit einem künstlichen Vogel

50´iger Jahre

Hersteller:

Karl Griesbaum KG - Triberg

Messingvogel, Gelb/Schwarz befiederter Vogel.

Schnabel, Kopf und Schwanz beweglich.

Höhe: 26 cm

Original-Ton dieses Automaten -->

Klick auf die Fotos zum Vergrößern

Vorderansicht des Singvogelkäfigs Hergestellt in den 50´iger Jahren. Der Vogel-Grundkörper besteht aus Messing.	Messingkäfig - Höhe 26 cm. Der Vogel bewegt den Schnabel, dreht den Kopf und wippt mit der Schwanzfeder.	Viele der Griesbaum Vögel hatten eine schwarz-gelbe Farbgebung. Die Federn sollen echte Kolibrifedern gewesen sein. Unten befindet sich der fast schon übliche Fliegenpilz als Dekoelement.
Reizend anzusehen, wie der kleine Vogel den Schnabel genau im Takt des Zwitscherns öffnet und schließt. Gesamtlänge ca. 7,5 cm.	Käfig, und runde Messingabdeckung der Mechanik. Auf einer Messing-Querstange sitzender Vogel mit darunter befindlicher Mechanik....	Blasebalg und Messing-Kolbenpfeife....
	Zu dieser Zeit - in den 50´ iger Jahren des letzten Jahrhunderts - besteht das Automatenwerk kompl. aus Messing. Auch der Vogelkörper und die sichtbaren - zu einer Spirale gerollten - Füße des Vogels bestehen aus Messing. Kunststoffteile kommen hier also weder innen noch außen vor. Die äußerlich sichtbaren Metallfüße sind das ein Merkmal dafür, dass der Automat vor 1960 gefertigt wurde. Ab 1960 sieht man nur noch farbig lackierte Füße aus Kunststoff. Die Belederung des Blasebalgs ist hier - ca. 60 Jahre nach der Herstellung - noch nicht ganz so stark in Mitleidenschaft gezogen wie bei den Singvogelkäfig-Automaten Ende des 19. Jahrhundert. Trotzdem (!) Ein undichter Balg bringt viele Probleme. Reparaturen sind möglich, sofern man das richtige Material und die nötigen Kenntnisse hat (!)
Der hier blaue Boden-Untergrund, hatte auch oft eine grüne oder rote Farbgebung. Das Material war Hartplastik mit einer ganz speziellen Beflockung, welche mit dem Kunststoffmaterial mehr oder weniger fest verbunden ist. Also, kein Stoffbezug (!)	Unterseite mit Griesbaum-Logo, Aufziehschlüssel, Tonauslass an der Kolbenpfeife	Griesbaum-Logo im Detail. ACHTUNG ! Viele Griesbaum Automaten hatten weder innen noch außen ein Logo.

Karl Griesbaum KG

Singvogelkäfig

mit einem künstlichen Vogel

Um 1967

Hersteller:

Karl Griesbaum KG - Triberg

Kunststoffvogel, Gelb/Schwarz befiederter Vogel.

Schnabel, Kopf und Schwanz beweglich.

Seltener Achteckiger Käfig.

Auf Blasebalg u. innen bezeichnet 8.67 bzw. 1167

13,5 x 16,5 cm - Höhe: 27 cm

Original-Ton dieses Automaten

Klick auf die Fotos zum Vergrößern



Vorderansicht - Singvogelkäfig aus Messing. Höhe 27 cm. Der Vogel bewegt den Schnabel, dreht den Kopf, wippt mit dem Schwanz.	Typischer gelb-schwarz gefiederter Vogel. Länge ca. 7,5 cm, Schnabel -> Schwanzende	Die Blätter bestehen aus einem Kunststoffmaterial, sehen aber in der Struktur ziemlich echt aus. Auf der Sitzstange befinden sich links u. rechts je ein rundes, rotes Dekoelement. Unten, der übliche Griesbaum Fliegenpilz..


Detailaufnahme ohne Käfig.	Vogel, Blätter und Fliegenpilz.	Detail Käfig aus Messing.

Einblick in die Mechanik,

Flügelbremse wie hier

ab 1960 aus Kunststoff.

Auch das Federhaus
ist aus Kunststoff.

Einblick in die Mechanik,

gut zu sehen,

die Kolbenpfeife.

Mechanik mit Messingkolbenpfeife

und Federhaus jetzt

aus Kunststoff.

Vogel im Detail mit

dunkelrot lackierten Kunststofffüßen.

Mechanik mit Messingkolbenpfeife

und Federhaus jetzt

aus Kunststoff.


Unterseite in Hammerschlag- lackierung. Aufziehschlüssel, Tonauslass an der Kolbenpfeife. Hebel zum Ein- Ausschalten.	Der typische schwarz-gelb gefiderte Vogel. Länge ca. 7,5 cm, Schnabel ---> Schwanzende	Größe des Käfigs, gemessen unten: 13,5 x 16,5 cm


Ab 1960 wurden in die Mechanik des Griesbaum-Werks
einige Teile aus Kunststoff statt Messing eingebaut (!)

Z.B. Federhaus, Zahnrad mit Schrägverzahnung und Windflügel.

Griesbaum Singvogelautomat im Käfig mit künstlichem Vogel

Karl Griesbaum KG Singvogelkäfig
mit einem mechanischen Vogel
Ab 1960

Hersteller:

Karl Griesbaum KG - Triberg

Kunststoffvogel, Rot/Schwarz befiederter Vogel.

Schnabel Kopf u. Schwanzfeder beweglich.

Höhe: 26 cm

Original-Ton dieses Vogelkäfigs

Dieser Vogelautomat im Detail - Klick auf die Buttons

Karl Griesbaum KG in Triberg/ Schwarzwald - Ab 1960 gefertigt 25 cm Durchmesser, mit zwei künstlichen Vögeln.
Singvogelkäfig des Herstellers Griesbaum. Triberg i. Schwarzwald.	Mit zwei Vögeln, gelb-schwarz und rot-schwarz befiedert.	Original-Ton eines Griesbaum Vogel-Automaten	Sehr schönes Dekor, Messing gedrückt. Ab 1960 hergestellt.	Typische Details der Unterseite.

Karl Griesbaum KG in Triberg/ Schwarzwald - Erste Hälfte 20. Jh. gefertigt 28 cm Hoch - Achteckiger Messingkäfig mit einem künstlichen Vogel
Früher Singvogelautomat Fertigung 1905 - 1988 Triberg i. Schwarzwald.	Mit einem künstlichen gelb-schwarz befiederten Vogel.	Griesbaum erklärte damals, dass sie echte südamerikanische Kolobrifedern verwenden...
Metall-Verkleidung	Ansicht von unten mit zwei Tonauslässen	Griesbaum - Logo

Das Geschäft mit den Kunstfälschungen aus China !
Wie man Neuzeitliches künstlich altert.....




Wie funktionieren diese
Singvogelautomaten eigentlich?


Zum Vergrößern der Fotos diese bitte anklicken

Das Werk eines mechanischen Singvogels hat zwei Funktionen.
Zunächst muß das Vogelgezwitscher erzeugt werden und darüber hinaus soll der künstliche Vogel so bewegt werden, daß er möglichst lebensecht wirkt.

Das mechanische Ur-Prinzip der Singvogel Automaten ist seit 1752 fast unverändert. Egal ob kleine Singvogel (Tabak-) Dose, oder großer Singvogel-Käfig Automat.

Der Kraftantrieb erfolgt grundsätzlich mittels einer Aufzugfeder welche normalerweise in einem Federhaus untergebracht ist.

Bei den großen Singvogel Käfigautomaten sind diese extrem stark und kräftig ausgebildet um der vielfachen mechanischen Reibung - hervorgerufen durch diverse anzutreibende Komponenten - genügend Kraft gegenüberzustellen.

Ein Blasebalg presst Luft in eine Druckkammer. Von dort wird die Luft in eine Pfeife geleitet, in deren Innern sich ein beweglicher Kolben befindet.

Der Blasebalg arbeitet wie in anderen pneumatischen Instrumenten.
Mit einem Schöpfer wird über ein Ventil Luft von außen angesaugt und in einem nächsten Arbeitsgang einem Magazin zugeführt.

Dieses Magazin verfügt über ein kleines Überdruckventil, um zu verhindern, daß zuviel Luft (der Fachmann spricht von Wind) im Magazin entsteht, so daß das Magazin platzen würde.

Großer Singvogel Käfigautomat
von Bontems / Paris um 1900

Zum Vergrößern

der Fotos diese bitte anklicken

Durch eine kleine winzige Windlade wird dieser Wind einer einzigen Pfeife zugeführt.

Diese Pfeife erzeugt Töne unterschiedlicher Tonhöhe dadurch, daß sich in ihrem Hohlraum ein Kolben auf und nieder bewegt.

Befindet sich der Kolben am äußeren Ende der Pfeife, so ist der Ton tiefer und umgekehrt klingt er höher.

Gesteuert wird das Auf und Ab des Kolbens durch eine Kurven-Scheibe auf der ein sog. Abreißer die Höhen der Kolbeneinstellungen abtastet.

Am Ende dieses Videos (6,5 Minuten) kann man die Mechanik
eines Bontems Vogelautomaten in Funktion beobachten.

Gleichzeitig wird über eine zweite Steuerungsscheibe der Stecher für die Ventillade gesteuert.
Wie bei einer Holzwalzendrehorgel muß auch hier durch einen Stecher das Ventil geöffnet werden, um den Wind in die Pfeife zu pressen.

Diese beiden Scheiben sind mit großer Exaktheit aufeinander abgestimmt, da es anderenfalls zu einem Verschmieren der Töne kommt.

Die Luftöffnung funktioniert nur dann, wenn sich der Kolben an ganz bestimmten Stellen befindet, welche mit den entsprechend gewählten Noten übereinstimmen.

Die Bewegung der Hebel wird von dünnen Metallstäben, die durch Röhren gleiten, auf Schnabel und Schwanz des Vogels übertragen, die sich bewegen, wenn der Vogel pfeift.

Über eine sehr sinnvolle Mechanik werden die Vögel durch kleine Exzenterscheiben bewegt. Es öffnet sich der Schnabel synchron während der Pfeifton entsteht und der Vogel dreht sich um seine Achse und schlägt aufgeregt mit seinem Gefieder.

Es gibt noch mechanische Singvögel, die außerdem den Kopf oder die Augen verdrehen. In größeren Werken (Bewegungsautomaten) springen die Vögel in einem Baum sogar von Ast zu Ast und drehen sich dabei.
Hier handelt es sich also um feinste Feinwerktechnik, welche nicht in einer Massenproduktion angeboten wurde.

Am Ende dieses Videos (6,5 Minuten) kann man die Mechanik
eines Bontems Vogelautomaten in Funktion beobachten.






Nach der vielen Theorie folgen zwei
schematische Abbildungen in welchen ich die
Mechanische Funktionsweise noch einmal darstelle !

Schematische Darstellung eines Mechanischen Singvogels
	Funktionsweise der Kolbenpfeife Durch Federwerkantrieb dreht sich die Welle a. Sie treibt den Balg b an, der die Luft für die Pfeife liefert. Die Luft gelangt wie dargestellt, in die Öffnung c der Pfeife d und verlässt die Pfeife über die Öffnung e. Die Tonhöhe steuert der Kolben f der über die Kurvenscheibe g in seiner Stellung verändert wird. Die Kurvenscheibe wird ebenfalls über die Welle a angetrieben. Außer der Kurvenscheibe gibt es auf der Welle a weiterhin eine Zackenscheibe h, die über die Stange i und die Ventilklappe k die Luftzufuhr zur Pfeife steuert.
Auf diese Weise wird die Vogelstimme zeitweise unterbrochen, die schärferen Anlaute hervorgebracht und damit auch das Zwitschern nachgeahmt. Die kleinste Kolbenpfeife hat einen Durchmesser von 6.5 mm und konnte zwischen d4 und d5 tönen.

Weitere interessante Fotos vom "Innenleben" und eine

weitere Funktionsbeschreibung klassischer Vogelautomaten findet

man auf meiner Seite zum Hersteller Bontems aus Paris

Zurück zur Singvogel-Automaten Leitseite
